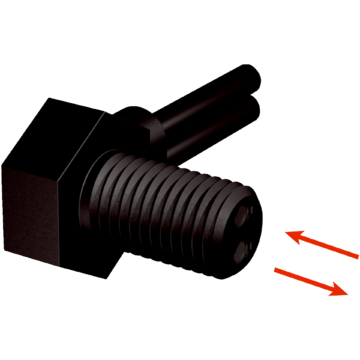

LL3-DV06 - 5322550
Przewód światłowodowy SICK, odbiciowy, włókno PMMA, płaszcz PA, głowica PA, gwint M6 90°, długość 2 m, odporność do 105°C, min. obiekt 0,015 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DV06, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Odbicie 90°, Długość przewodu światłowodowego: 2.000 mm, Średnica gwintu (korpus): M6, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Tworzywo sztuczne
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Końcówka gwintowana, Odbicie 90° | |
| Zadanie | Odporna na wysoką temperaturę (≥100°C) | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T), WLL24 Ex | |
| Maks. zasięg wykrywania | 540 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,015 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 15,94° | |
| Zintegrowana soczewka | Tak | |
| Kompatybilność nakładek optycznych | Nie | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Promieniowa | |
| Średnica gwintu (korpus) | M6 | |
| Światłowód | ||
| Długość przewodu światłowodowego | 2.000 mm | |
| Promień gięcia | 25 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm | |
| Układ włókien | Pojedyncze włókno | |
| Struktura rdzenia | Pojedyncze włókno | |
| Materiał | ||
| Głowica światłowodowa | Polyamid (PA) | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 29 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +105 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 35 mm | |
| Tryb pracy 70 µs | 105 mm | |
| Tryb pracy 250 µs | 175 mm | |
| Tryb pracy 500 µs | 215 mm | |
| Tryb pracy 1 ms | 255 mm | |
| Tryb pracy 2 ms | 360 mm | |
| Tryb pracy 8 ms | 540 mm | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 30 mm | |
| Tryb pracy 70 µs | 130 mm | |
| Tryb pracy 250 µs | 210 mm | |
| Tryb pracy 2 ms | 450 mm | |
| Tryb pracy 8 ms | 800 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 50 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 70 mm | |
| Tryb pracy 250 µs | 120 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 28.600 g | |
| Masa jednostkowa netto | 28.6 g | |
| Jednostka objętości | 169 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
