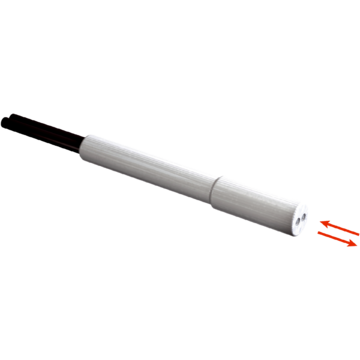

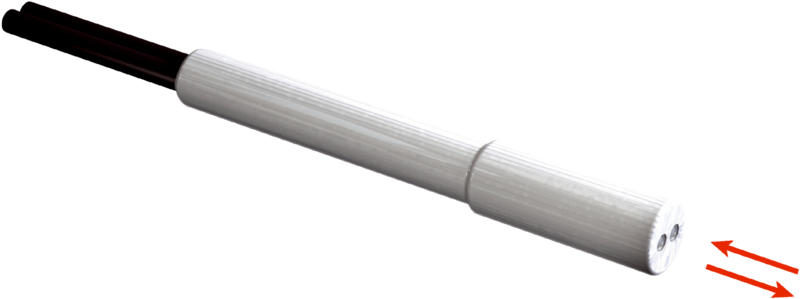

LL3-DY01 - 5308093
Przewód światłowodowy SICK odbiciowy, długość 2 m, końcówka gładka 6 mm, włókno PMMA, teflonowy płaszcz i głowica odporna chemicznie, do środowisk agresywnych, promień gięcia 60 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-DY01, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gładka, Długość przewodu światłowodowego: 2.000 mm, Średnica końcówki gładkiej: 6 mm, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne odporne na chemikalia, Materiał, głowica światłowodowa: Tworzywo sztuczne odporne na chemikalia, W zakresie dostawy: Przecinarka do światłowodów FC (5304141)
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Końcówka gładka | |
| Zadanie | Odporność na oleje/chemikalia | |
| Cechy szczególne | Zastosowania specjalne: płaszcz teflonowy, odporny chemicznie | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T), WLL24 Ex, KTL180 | |
| Maks. zasięg wykrywania | 450 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,02 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Nie | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Nie | |
| W zakresie dostawy | Przecinarka do światłowodów FC (5304141) | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Osiowe | |
| Średnica końcówki gładkiej | 6 mm | |
| Światłowód | ||
| Długość przewodu światłowodowego | 2.000 mm | |
| Promień gięcia | 60 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm | |
| Układ włókien | Pojedyncze włókno | |
| Struktura rdzenia | 2 x Ø 1,0 mm Pojedyncze włókno | |
| Materiał | ||
| Głowica światłowodowa | Polytetrafluorethylen (PTFE) | |
| Płaszcz przewodu | Polytetrafluorethylen (PTFE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 72 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +100 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 100 mm | |
| Tryb pracy 70 µs | 250 mm | |
| Tryb pracy 250 µs | 355 mm | |
| Tryb pracy 500 µs | 390 mm | |
| Tryb pracy 1 ms | 435 mm | |
| Tryb pracy 2 ms | 450 mm | |
| Tryb pracy 8 ms | 450 mm | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 100 mm | |
| Tryb pracy 70 µs | 180 mm | |
| Tryb pracy 250 µs | 200 mm | |
| Tryb pracy 2 ms | 150 mm | |
| Tryb pracy 8 ms | 280 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 110 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 160 mm | |
| Tryb pracy 250 µs | 150 mm | |
| Zasięgi z KTL180 | ||
| Tryb pracy 16 µs | 2 mm | |
| Tryb pracy 200 µs | 2 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 72.200 g | |
| Masa jednostkowa netto | 72.2 g | |
| Jednostka objętości | 433.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
| EAN | 4047084152399 | |
