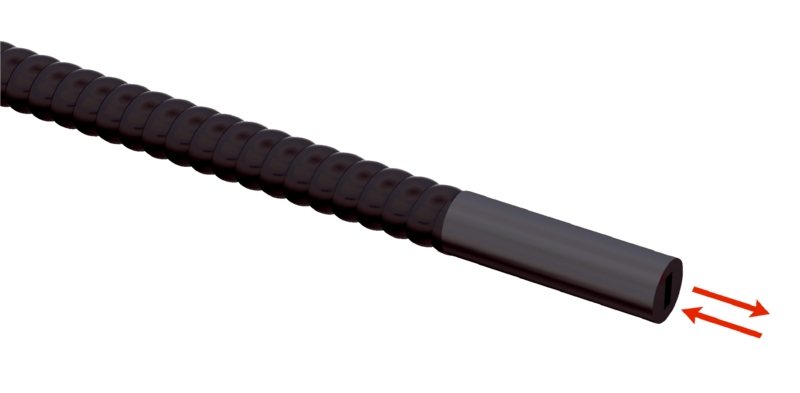

LL3-LM35150 - 2073488
Przewód światłowodowy SICK, system odbiciowy, końcówka gładka 5,8 mm, długość 0,15 m, multifiber szklany, temp. -10°C...+60°C, promień gięcia 20 mm, min. obiekt 0,5 mm, głowica aluminium.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-LM35150, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gładka, Długość przewodu światłowodowego: 150 mm, Średnica końcówki gładkiej: 5,8 mm, Materiał, włókno: Szkło, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Aluminium
Cechy | ||
---|---|---|
Typ urządzenia | Przewód światłowodowy | |
Zasada działania | System odbiciowy | |
Kształt głowicy światłowodowej | Końcówka gładka | |
Zadanie | Standard | |
Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
Maks. zasięg wykrywania | W zależności od zastosowanego wzmacniacza światłowodowego | |
Minimalna średnica obiektu | 0,5 mm | |
Głowica światłowodowa | ||
Kąt rozproszenia | 60° | |
Zintegrowana soczewka | Nie | |
Kompatybilność nakładek optycznych | Nie | |
Światłowód | ||
Kompatybilność ze światłem podczerwonym | Tak | |
Wymagane końcówki przejściowe | Nie | |
Mechanika | ||
Głowica światłowodowa | ||
Wylot światła | Osiowe | |
Średnica końcówki gładkiej | 5,8 mm | |
Światłowód | ||
Długość przewodu światłowodowego | 150 mm | |
Promień gięcia | 20 mm | |
Dynamiczna elastyczność (robotyka) | Nie | |
Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm | |
Układ włókien | Multifiber | |
Struktura rdzenia | Multifiber | |
Materiał | ||
Głowica światłowodowa | Skrętka z metalu chromowanego | |
Płaszcz przewodu | Polyvinylchlorid (PVC) | |
Włókno | Szkło | |
Masa | 15 g | |
Dane dotyczące otoczenia | ||
Temperatura otoczenia podczas pracy | –10 °C ... +60 °C | |
Zasięgi z WLL180T | ||
Tryb pracy 16 µs | 60 mm | |
Tryb pracy 70 µs | 160 mm | |
Tryb pracy 250 µs | 190 mm | |
Tryb pracy 2 ms | 200 mm | |
Tryb pracy 8 ms | 200 mm | |
Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
Zasięgi z GLL170 | ||
Tryb pracy 250 µs | 175 mm | |
Zasięgi z GLL170T | ||
Tryb pracy 50 µs | 104 mm | |
Tryb pracy 250 µs | 182 mm | |
Klasyfikacje | ||
ECLASS 5.0 | 27270905 | |
ECLASS 5.1.4 | 27270905 | |
ECLASS 6.0 | 27270905 | |
ECLASS 6.2 | 27270905 | |
ECLASS 7.0 | 27270905 | |
ECLASS 8.0 | 27270905 | |
ECLASS 8.1 | 27270905 | |
ECLASS 9.0 | 27270905 | |
ECLASS 10.0 | 27270905 | |
ECLASS 11.0 | 27270905 | |
ECLASS 12.0 | 27270905 | |
ETIM 5.0 | EC002651 | |
ETIM 6.0 | EC002651 | |
ETIM 7.0 | EC002651 | |
ETIM 8.0 | EC002651 | |
UNSPSC 16.0901 | 39121528 | |
Dane dotyczące cła | ||
Masa jednostkowa | 15.000 g | |
Masa jednostkowa netto | 15 g | |
Jednostka objętości | 25.5 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Niemcy |
