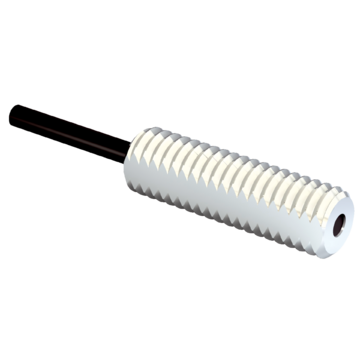

LL3-TR02 - 5308053
Przewód światłowodowy SICK barierowy, długość 2 m, gwint M3, włókno PMMA, głowica stal nierdzewna, promień gięcia 4 mm, min. obiekt 0,1 mm, do zastosowań robotycznych.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-TR02, Zasada działania: System barierowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Długość przewodu światłowodowego: 2.000 mm, Średnica gwintu (korpus): M3, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna, W zakresie dostawy: Mocowanie, 4 x nakrętka sześciokątna M3, 4 x podkładka, tuleje adaptera, tuleje adaptera BF-WLL160-10 (1,0 mm), przecinarka do światłowodów FC (5304141)
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System barierowy, składa się z nadajnika i odbiornika | |
| Kształt głowicy światłowodowej | Końcówka gwintowana | |
| Zadanie | Bardzo elastyczna (statyczna), robotyka (dynamika i elastyczność) | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
| Maks. zasięg wykrywania | 1.310 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,1 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Nie | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Tak | |
| W zakresie dostawy | Mocowanie, 4 x nakrętka sześciokątna M3, 4 x podkładka, tuleje adaptera, tuleje adaptera BF-WLL160-10 (1,0 mm), przecinarka do światłowodów FC (5304141) | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Osiowe | |
| Średnica gwintu (korpus) | M3 | |
| Światłowód | ||
| Długość przewodu światłowodowego | 2.000 mm | |
| Promień gięcia | 4 mm | |
| Dynamiczna elastyczność (robotyka) | Tak | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 1 mm | |
| Układ włókien | Multifiber | |
| Struktura rdzenia | 4 x Ø 0,25 mm Multifiber | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 20 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +70 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 85 mm | |
| Tryb pracy 70 µs | 265 mm | |
| Tryb pracy 250 µs | 420 mm | |
| Tryb pracy 500 µs | 525 mm | |
| Tryb pracy 1 ms | 595 mm | |
| Tryb pracy 2 ms | 865 mm | |
| Tryb pracy 8 ms | 1.310 mm | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 60 mm | |
| Tryb pracy 70 µs | 175 mm | |
| Tryb pracy 250 µs | 330 mm | |
| Tryb pracy 2 ms | 750 mm | |
| Tryb pracy 8 ms | 1.100 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 130 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 100 mm | |
| Tryb pracy 250 µs | 180 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 20.000 g | |
| Masa jednostkowa netto | 20 g | |
| Jednostka objętości | 150 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084152085 | |
