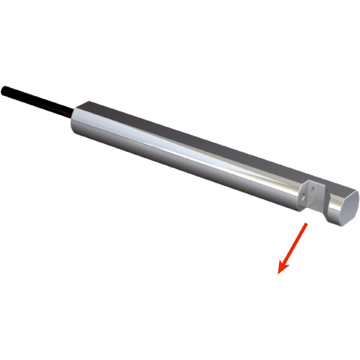

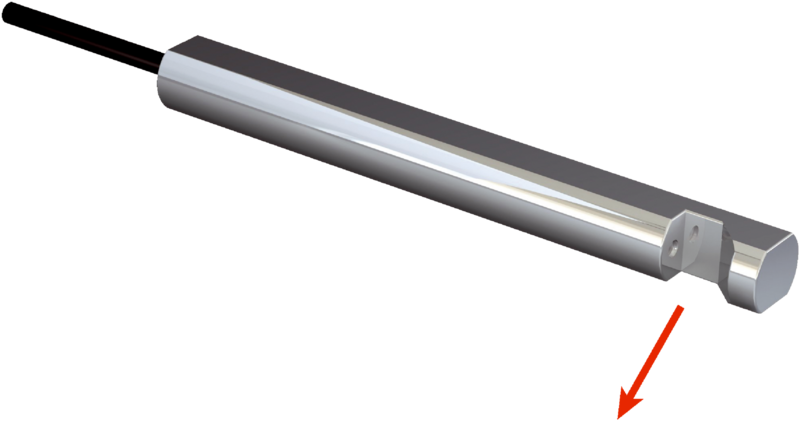

LL3-TS22M - 5325968

Przewód światłowodowy SICK, system barierowy, odbicie 90°, końcówka gładka, długość 2 m, wykrywanie od 0,05 mm, promień gięcia 10 mm, temp. pracy -40°C...+105°C, głowica stal nierdzewna.

LL3-TS22M - 5325968

Dodaj do porównania Usuń z porównania

939,00 €

1 154,97 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-3 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent

Opisy produktu

Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-TS22M, Zasada działania: System barierowy, Kształt głowicy światłowodowej: Odbicie 90°, Końcówka gładka, Długość przewodu światłowodowego: 2.000 mm, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna, W zakresie dostawy: Tuleje adaptera, tuleje adaptera, BF-WLL160-10 (1,0 mm), przecinarka do światłowodów FC (5304141), płaszcz ochronny do głowicy światłowodowej

Cechy
Typ urządzenia Przewód światłowodowy
Zasada działania System barierowy, składa się z nadajnika i odbiornika
Kształt głowicy światłowodowej Odbicie 90°, Końcówka gładka
Zadanie Odporna na wysoką temperaturę (≥100°C)
Kompatybilne wzmacniacze światłowodowe WLL80, WLL180, GLL170(T)
Maks. zasięg wykrywania 3.600 mm (Zasięg WLL80 przy 8 ms)
Minimalna średnica obiektu 0,05 mm
Głowica światłowodowa
Kąt rozproszenia 6,3°
Zintegrowana soczewka Tak
Kompatybilność nakładek optycznych Nie
Światłowód
Kompatybilność ze światłem podczerwonym Nie
Przewód światłowodowy z możliwością skrócenia Tak
Wymagane końcówki przejściowe Tak
W zakresie dostawy Tuleje adaptera, tuleje adaptera, BF-WLL160-10 (1,0 mm), przecinarka do światłowodów FC (5304141), płaszcz ochronny do głowicy światłowodowej
Mechanika
Głowica światłowodowa
Wylot światła Promieniowa
Światłowód
Długość przewodu światłowodowego 2.000 mm
Promień gięcia 10 mm
Dynamiczna elastyczność (robotyka) Nie
Średnica zewnętrzna, przyłącze przewodu światłowodowego 1 mm
Układ włókien Pojedyncze włókno
Struktura rdzenia Ø 0,5 mm Pojedyncze włókno
Materiał
Głowica światłowodowa Stal nierdzewna
Płaszcz przewodu Polyethylen (PE)
Włókno Polymethylmethacrylat (PMMA)
Masa 22 g
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy –40 °C ... +105 °C
Zasięgi z WLL80
Tryb pracy 16 µs 645 mm
Tryb pracy 70 µs 1.945 mm
Tryb pracy 250 µs 3.040 mm
Tryb pracy 500 µs 3.600 mm
Tryb pracy 1 ms 3.600 mm
Tryb pracy 2 ms 3.600 mm
Tryb pracy 8 ms 3.600 mm
Zasięgi z WLL180T
Tryb pracy 16 µs 220 mm
Tryb pracy 70 µs 760 mm
Tryb pracy 250 µs 1.500 mm
Tryb pracy 2 ms 2.900 mm
Tryb pracy 8 ms 4.000 mm
Wskazówka Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone
Zasięgi z GLL170
Tryb pracy 250 µs 1.190 mm
Zasięgi z GLL170T
Tryb pracy 50 µs 1.040 mm
Tryb pracy 250 µs 1.740 mm
Klasyfikacje
ECLASS 5.0 27270905
ECLASS 5.1.4 27270905
ECLASS 6.0 27270905
ECLASS 6.2 27270905
ECLASS 7.0 27270905
ECLASS 8.0 27270905
ECLASS 8.1 27270905
ECLASS 9.0 27270905
ECLASS 10.0 27270905
ECLASS 11.0 27270905
ECLASS 12.0 27270905
ETIM 5.0 EC002651
ETIM 6.0 EC002651
ETIM 7.0 EC002651
ETIM 8.0 EC002651
UNSPSC 16.0901 39121528
Dane dotyczące cła
Masa jednostkowa 21.800 g
Masa jednostkowa netto 21.8 g
Jednostka objętości 100 Cubic Centimetres (cm³)
Kraj pochodzenia Japonia
