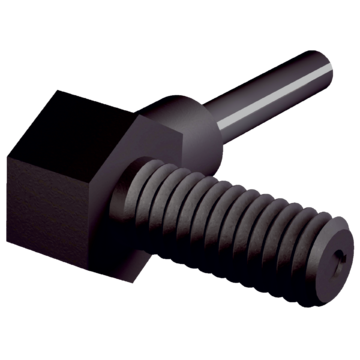

LL3-TV07 - 5322548
Przewód światłowodowy SICK, system barierowy, włókno PMMA, długość 2 m, gwint M4, głowica PA, bardzo elastyczny, odbicie 90°, promień gięcia 2 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LL3-TV07, Zasada działania: System barierowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Odbicie 90°, Długość przewodu światłowodowego: 2.000 mm, Średnica gwintu (korpus): M4, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Tworzywo sztuczne, W zakresie dostawy: Mocowanie, 2 x nakrętka sześciokątna M4, przecinarka do światłowodów FC (5304141)
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System barierowy, składa się z nadajnika i odbiornika | |
| Kształt głowicy światłowodowej | Końcówka gwintowana, Odbicie 90° | |
| Zadanie | Bardzo elastyczna (statyczna) | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T), WLL24 Ex | |
| Maks. zasięg wykrywania | 3.600 mm (Zasięg WLL80 przy 8 ms) | |
| Minimalna średnica obiektu | 0,4 mm | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 14,81° | |
| Zintegrowana soczewka | Tak | |
| Kompatybilność nakładek optycznych | Nie | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Nie | |
| W zakresie dostawy | Mocowanie, 2 x nakrętka sześciokątna M4, przecinarka do światłowodów FC (5304141) | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Promieniowa | |
| Średnica gwintu (korpus) | M4 | |
| Światłowód | ||
| Długość przewodu światłowodowego | 2.000 mm | |
| Promień gięcia | 2 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm | |
| Materiał | ||
| Głowica światłowodowa | Polyamid (PA) | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | Polymethylmethacrylat (PMMA) | |
| Masa | 30 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +70 °C | |
| Zasięgi z WLL80 | ||
| Tryb pracy 16 µs | 445 mm | |
| Tryb pracy 70 µs | 1.365 mm | |
| Tryb pracy 250 µs | 2.095 mm | |
| Tryb pracy 500 µs | 2.520 mm | |
| Tryb pracy 1 ms | 2.835 mm | |
| Tryb pracy 2 ms | 3.600 mm | |
| Tryb pracy 8 ms | 3.600 mm | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 340 mm | |
| Tryb pracy 70 µs | 1.000 mm | |
| Tryb pracy 250 µs | 1.800 mm | |
| Tryb pracy 2 ms | 4.000 mm | |
| Tryb pracy 8 ms | 4.000 mm | |
| Wskazówka | Zasięgi w odniesieniu do fotoprzekaźników światłowodowych o rodzaju światła: widzialne światło czerwone | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 460 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 840 mm | |
| Tryb pracy 250 µs | 1.290 mm | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 29.500 g | |
| Masa jednostkowa netto | 29.5 g | |
| Jednostka objętości | 450 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
