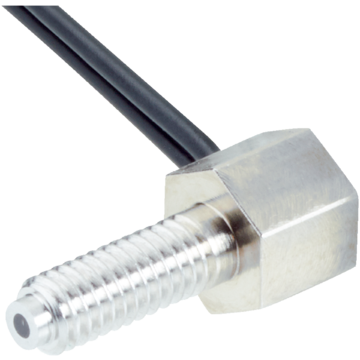

LLTE-R1400111020E3 - 2115014
Przewód światłowodowy SICK, odbiciowy, włókno PMMA, płaszcz PE, głowica stal nierdzewna, gwint M4 90°, długość 2 m, temp. -40..+60°C, min. obiekt 0,025 mm, promień gięcia 5 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki światłowodowe, Przewód światłowodowy, LLTE-R1400111020E3, Zasada działania: System odbiciowy, Kształt głowicy światłowodowej: Końcówka gwintowana, Odbicie 90°, Długość przewodu światłowodowego: 2.000 mm, Średnica gwintu (korpus): M4, Materiał, włókno: Tworzywo sztuczne, Materiał, płaszcz: Tworzywo sztuczne, Materiał, głowica światłowodowa: Stal nierdzewna
| Cechy | ||
|---|---|---|
| Typ urządzenia | Przewód światłowodowy | |
| Zasada działania | System odbiciowy | |
| Kształt głowicy światłowodowej | Końcówka gwintowana, Odbicie 90° | |
| Zadanie | Standard | |
| Kompatybilne wzmacniacze światłowodowe | WLL80, WLL180, GLL170(T) | |
| Maks. zasięg wykrywania | W zależności od zastosowanego wzmacniacza światłowodowego | |
| Głowica światłowodowa | ||
| Kąt rozproszenia | 60° | |
| Zintegrowana soczewka | Nie | |
| Kompatybilność nakładek optycznych | Tak | |
| Światłowód | ||
| Kompatybilność ze światłem podczerwonym | Nie | |
| Przewód światłowodowy z możliwością skrócenia | Tak | |
| Wymagane końcówki przejściowe | Tak (1 x LLAC-AB10 / 1 x LLAC-AB13) | |
| Zakres dostawy | 1 x przecinarka do światłowodów (LLAC-FC), zestaw do mocowania M4 (2 x nakrętki M4 + 2 x podkładki M4), 2 x tuleje adaptera (1 x LLAC-AB10 + 1 x LLAC-AB13) | |
| Mechanika | ||
| Głowica światłowodowa | ||
| Wylot światła | Promieniowa | |
| Średnica gwintu (korpus) | M4 | |
| Światłowód | ||
| Długość przewodu światłowodowego | 2.000 mm | |
| Promień gięcia | 5 mm | |
| Dynamiczna elastyczność (robotyka) | Nie | |
| Średnica zewnętrzna, przyłącze przewodu światłowodowego | 2,2 mm | |
| Układ włókien | Współosiowy | |
| Struktura rdzenia | Ø 0,5 mm Współosiowy | |
| Materiał | ||
| Głowica światłowodowa | Stal nierdzewna | |
| Płaszcz przewodu | Polyethylen (PE) | |
| Włókno | PMMA | |
| Masa | 22 g | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Zasięgi z WLL180T | ||
| Tryb pracy 16 µs | 25 mm | |
| Tryb pracy 70 µs | 60 mm | |
| Tryb pracy 250 µs | 115 mm | |
| Tryb pracy 2 ms | 250 mm | |
| Tryb pracy 8 ms | 280 mm | |
| Zasięgi z GLL170 | ||
| Tryb pracy 250 µs | 30 mm | |
| Zasięgi z GLL170T | ||
| Tryb pracy 50 µs | 40 mm | |
| Tryb pracy 250 µs | 65 mm | |
| Certyfikaty | ||
| deklaracja producenta RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270905 | |
| ECLASS 5.1.4 | 27270905 | |
| ECLASS 6.0 | 27270905 | |
| ECLASS 6.2 | 27270905 | |
| ECLASS 7.0 | 27270905 | |
| ECLASS 8.0 | 27270905 | |
| ECLASS 8.1 | 27270905 | |
| ECLASS 9.0 | 27270905 | |
| ECLASS 10.0 | 27270905 | |
| ECLASS 11.0 | 27270905 | |
| ECLASS 12.0 | 27270905 | |
| ETIM 5.0 | EC002651 | |
| ETIM 6.0 | EC002651 | |
| ETIM 7.0 | EC002651 | |
| ETIM 8.0 | EC002651 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 22.000 g | |
| Masa jednostkowa netto | 22 g | |
| Jednostka objętości | 105 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
