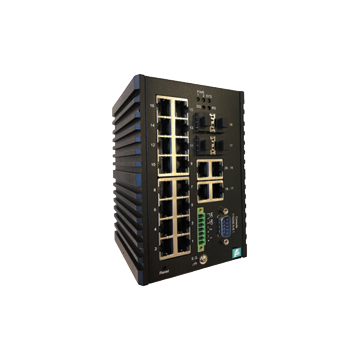

ICRL-M-16RJ45/4CP-G-DIN - 70114060
Zarządzany przełącznik gigabitowy Ethernet z 20 portami RJ45 i 4 współdzielonymi portami SFP, producent Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Ethernet switch managed gigabit ICRL-M-16RJ45/4CP-G-DIN
- 16 portów Gigabit Ethernet RJ45, 4 porty Gigabit Ethernet RJ45 współdzielone z 4 portami SFP
- Wydajność sieci w warstwie 2
- Nadmiarowe wejście zasilania z zakresem mocy wejściowej od 10 do 60 VDC
- IP20 z ekstremalnym zakresem temperatur pracy od -40 do 75 ° C
- Odpowiedni dla PROFINET IO i EtherNet / IP
| Opis produktu |
|---|
| Zarządzany gigabitowy przełącznik Ethernet z 20 portami RJ45 z 4 współdzielonymi portami SFP |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E185778 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTBF | 35.2 years | |
| Interfejs Ethernet | ||
| Rodzaj połączenia | RJ45 , SFP | |
| Auto-MDI (-X) | tak | |
| Auto negocjacja | tak | |
| Interfejs Ethernet | Ethernet przemysłowy | |
| Szybkość transmisji | 16 - 10BASE-T, 100BASE-TX, 1000BASE-T, 4 - SFP 100/1000 Mbps | |
| Management | IPv4, IPv6, Console, HTTP, HTTPS, PortVision DX, SFTP, SNMP (v1, v2c, and v3), SSH, Telnet, TFTP | |
| MIB | MIB-II, Bridge MIB, Ethernet-like-MIB, VLAN MIB, IGMP MIB, Private MIB | |
| Monitoring | LLDP, Port Mirroring, RMON | |
| Multicast | IGMP Query, IGMP Snooping, GMRP | |
| Network performance | CFM, Jumbo Frames, QoS, CoSQueue Mapping, DSCP Priority Mapping | |
| Network redundancy | STP, RSTP, MSTP, ERPS, Redundant Ring, LACP, Static Port Aggregation | |
| Network services | DHCP Server (with Option 82), NTP, IEEE 1588 PTPv2 over UDP/IP | |
| Notifications | E-Mail, Fault Relay, SNMP Traps, Syslog | |
| Bezpieczeństwo | RADIUS, TACACS+, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, MAC-Based Port Security | |
| Traffic filtering | Storm Control (Broadcast, Multicast, and DLF), Rate Control, VLAN, Private VLAN, QinQTunneling, GVRP, IP Filtering, MAC Filtering, ARP Filtering | |
| Rodzaj kabla | Category 5e or better | |
| Switch properties | ||
| Hardware watchdog timer | 10 s reset timer | |
| MAC address table size | 16K | |
| Tryb pracy | Store and forward | |
| Packet buffer size | 1.5M Bytes shared memory for packet buffer with intelligent memory management unit for burst data traffic | |
| Priority queues | 4 | |
| VLAN entries | IEEE 802.1Q Tag VLAN with 256 VLAN Entries and provides 2K GVRP entries; 3 VLAN link modes- Trunk mode, Hybrid mode and Link access mode | |
| SFP support | 100BASE-FX Fiber, 1000BASE-SX/LX/LHX/XD/ZX | |
| Standardy | ||
| IEEE 802.3 10BASE-T | tak | |
| IEEE 802.3u 100BASE-TX | tak | |
| IEEE 802.3x Kontrola przepływu i ciśnienie wsteczne | tak | |
| Klasa usług IEEE 802.1p (CoS) | tak | |
| IEEE 802.3ab 1000BASE-T | tak | |
| IEEE 802.1AB Link Layer Discovery Protocol (LLDP) | tak | |
| IEEE 802.1Q VLAN i GVRP | tak | |
| IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP) | tak | |
| IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) | tak | |
| IEEE 802.3ad Link Aggregation Protocol (LACP) | tak | |
| IEEE802.1ad QinQ Tunneling | tak | |
| Protokół dostępu do sieci oparty na portach IEEE 802.1x | tak | |
| ITU-T G.8032 ERPS | tak | |
| Wskaźniki / środki operacyjne | ||
| Sygnalizacja LED | patrz instrukcja | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 10 ... 60 V DC | |
| Pobór mocy | 25 W. | |
| Informacje ogólne | Moc redundantna, obciążalność wyjścia przekaźnika 0,5 A Maks. Przy 24 V DC | |
| Napięcie nominalne | 24 V DC | |
| Wejścia/Wyjścia | ||
| Numer / typ | 16 x RJ45, 4 x RJ45 współdzielone z portami SFP, 4 porty SFP | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2, IEC 61000-6-2 , EN 61000-6-4, IEC 61000-6-4 | |
| Standardowa zgodność | ||
| Bezpieczeństwo elektryczne | CSA C22.2 nr 60950 / CSA C22.2 nr 60950 / UL60950 | |
| Emitowane zakłócenia | CISPR 22, FCC część 15 podrozdział B klasa A, EN61000-6-4, IEC61000-6-4 | |
| Odporność na hałas | EN61000-6-2, IEC61000-6-2 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | max. 95% | |
| Wysokość | 0 ... 3048 m | |
| Specyfikacja mechaniczna | ||
| Długość obudowy | 112 mm | |
| Szerokość obudowy | 114 mm | |
| Wysokość obudowy | 147 mm | |
| Stopień ochrony | IP30 | |
| Podłączenie | Power Supply Terminal Block (6-pin) Ethernet 16 x RJ45, 4 x RJ45 shared SFP, 4 x SFP |
|
| Materiał | ||
| Obudowa | aluminium, czarny | |
| Masa | 1380 g | |
| Rodzaj konstrukcji | Moduł szafki | |
| Montaż | Montaż na szynie DIN lub bezpośrednio na panelu | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242608 |
| ECLASS 12.0 | 27242608 |
| ECLASS 11.0 | 27242608 |
| ECLASS 10.0.1 | 27242608 |
| ECLASS 9.0 | 27242608 |
| ECLASS 8.0 | 27242608 |
| ECLASS 5.1 | 27242608 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
