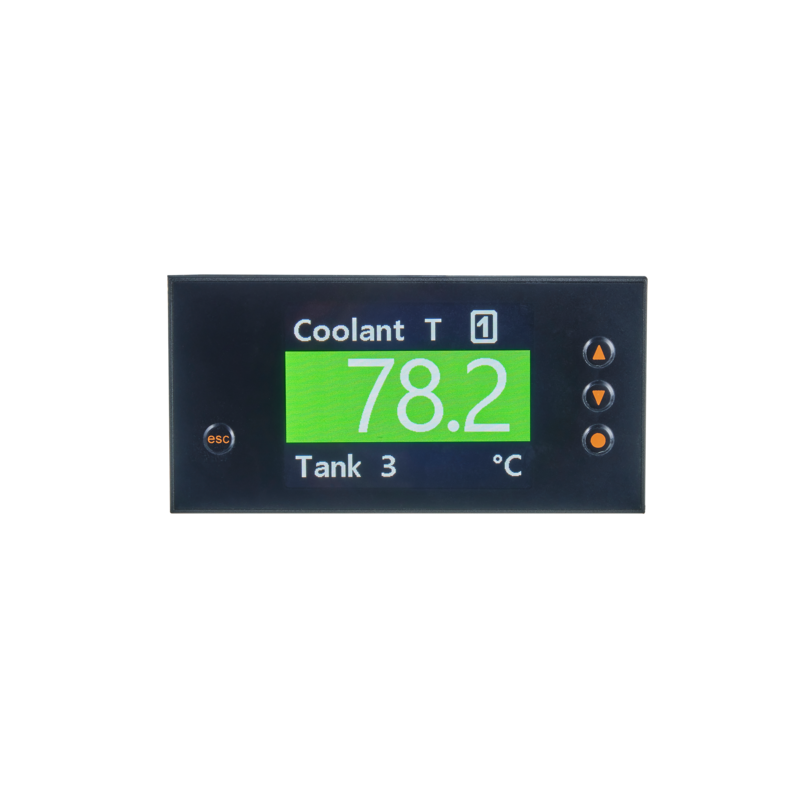

DX1063
Wielofunkcyjny wyświetlacz do monitorowania standardowych sygnałów analogowych, wymiary: 48 x 109 x 42mm, IP 65, waga 144,8g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Wielofunkcyjne wejście do monitorowania różnych czujników
- Sygnalizacja zmianą koloru po przekroczeniu lub nieosiągnięciu ustawionych limitów
- Konfigurowalne panele cyfrowe do oznaczania
- teksty pomocy w menu ułatwiają parametryzację
- Wyjścia przełączające do niezawodnego monitoringu wartości granicznych
| Cechy produktu | ||
|---|---|---|
| Wymiary [mm] | 48 x 109 x 42 | |
| Aplikacja | ||
| Aplikacja | wyświetlanie i monitorowanie sygnałów analogowych | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 21,6...26,4 DC | |
| Pobór prądu [mA] | < 65 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść przekaźnikowych: 2 | |
| Wejścia - wejścia wielofunkcyjne | ||
| Ilość | 1 | |
| Wejście analogowe | ||
| typ funkcji | Prąd | |
| zakres wejścia [mA] | 0...22 | |
| rezystancja wejściowa [Ω] | 125 | |
| Rozdzielczość | 14 Bit | |
| Dokładność | 0,2 % ± 1 Digit | |
| Wejście analogowe | ||
| typ funkcji | Napięcie | |
| zakres wejścia [V] | 0...12 | |
| rezystancja wejściowa [kΩ] | > 100 | |
| Rozdzielczość | 14 Bit | |
| Dokładność | 0,2 % ± 1 Digit | |
| Wejście rezystancyjne | ||
| typ funkcji | PT100 / PT1000 | |
| Zakres pomiarowy [°C] | -200...850 | |
| Rozdzielczość | ? 0,1 K | |
| Dokładność | 0,5 % ± 1 Digit | |
| Wejście analogowe | ||
| typ funkcji | Termopara | |
| Zakres pomiarowy [°C] | Typ K: -270...1350 | |
| Zakres pomiarowy [°C] | Typ S: -50...1750 | |
| Zakres pomiarowy [°C] | Typ N: -270...1300 | |
| Zakres pomiarowy [°C] | Typ J: -170...950 | |
| Zakres pomiarowy [°C] | Typ T: -270...400 | |
| Zakres pomiarowy [°C] | Typ R: -50...1768 | |
| Zakres pomiarowy [°C] | Typ B: 80...1820 | |
| Zakres pomiarowy [°C] | Typ E: -270...1000 | |
| Zakres pomiarowy [°C] | Typ L: -200...900 | |
| Rozdzielczość | 1 K | |
| Dokładność | 0,3 % ± 1 Digit | |
| Wejście częstotliwościowe | ||
| typ funkcji | Częstotliwość | |
| Częstotliwość [Hz] | 0...10000 | |
| Wejście częstotliwościowe | ||
| typ funkcji | prędkośc obrotowa | |
| prędkośc obrotowa [1/min] | 0...9999 | |
| Wejście częstotliwościowe | ||
| typ funkcji | Licznik | |
| Licznik | 0...9999 | |
| Wejście częstotliwościowe | ||
| Podłaczenie | TTL | |
| Poziom przełączania Wysoki [V] | > 3 | |
| Poziom przełączania Niski [V] | < 2 | |
| Wejście częstotliwościowe | ||
| Podłaczenie | PNP | |
| Poziom przełączania Wysoki [V] | > 8 | |
| Poziom przełączania Niski [V] | < 6 | |
| częstotliwość wejściowa [Hz] | < 1000 | |
| Wejście częstotliwościowe | ||
| Podłaczenie | NPN | |
| Poziom przełączania Wysoki [V] | > 0,8 | |
| Poziom przełączania Niski [V] | < 0,8 | |
| częstotliwość wejściowa [Hz] | < 3000 | |
| Wejście częstotliwościowe | ||
| Podłaczenie | NAMUR | |
| Prąd wejściowy Wysoki [mA] | > 2,5 | |
| Prąd wejściowy Niski [mA] | < 1,5 | |
| Wyjścia | ||
| Liczba wyjść przekaźnikowych | 2; (przekaźnik przełączający) | |
| Obciążalność styku | 2 A (30 V DC) | |
| Zakres pomiaru / nastaw | ||
| Częstotliwość próbkowania [Hz] | 0...10000; (patrz instrukcja obsługi) | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Temperatura składowania [°C] | -30...70 | |
| Maks. wilgotność względna powietrza [%] | 85 | |
| Maks. wysokość nad poziomem morza [m] | 4000 | |
| Ochrona | IP 65 | |
| Stopień ochrony zacisków | IP 00 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61326 | ||
| IEC 61131-2 Typ 3 | ||
| MTTF [lata] | 176 | |
| Dane mechaniczne | ||
| Waga [g] | 144,8 | |
| Typ montażu | wycięcie panelu: 92 x 45 mm | |
| Wymiary [mm] | 48 x 109 x 42 | |
| Materiał | obudowa: poliwęglan; uszczelnienie: EPDM | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Kolorowy wyświetlacz | wyświetlacz graficzny TFT, 2,4" 320 x 240 Pixel | |
| wysokość cyfr 15 mm | ||
| Połączenie elektryczne | ||
| Podłączenie | odłaczalne zaciski śrubowe: ...2,5 mm2 | |
