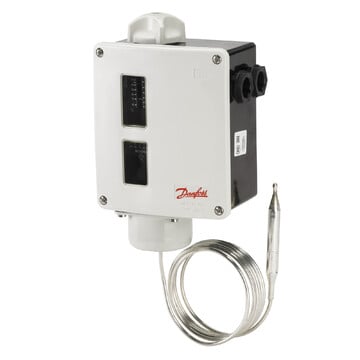

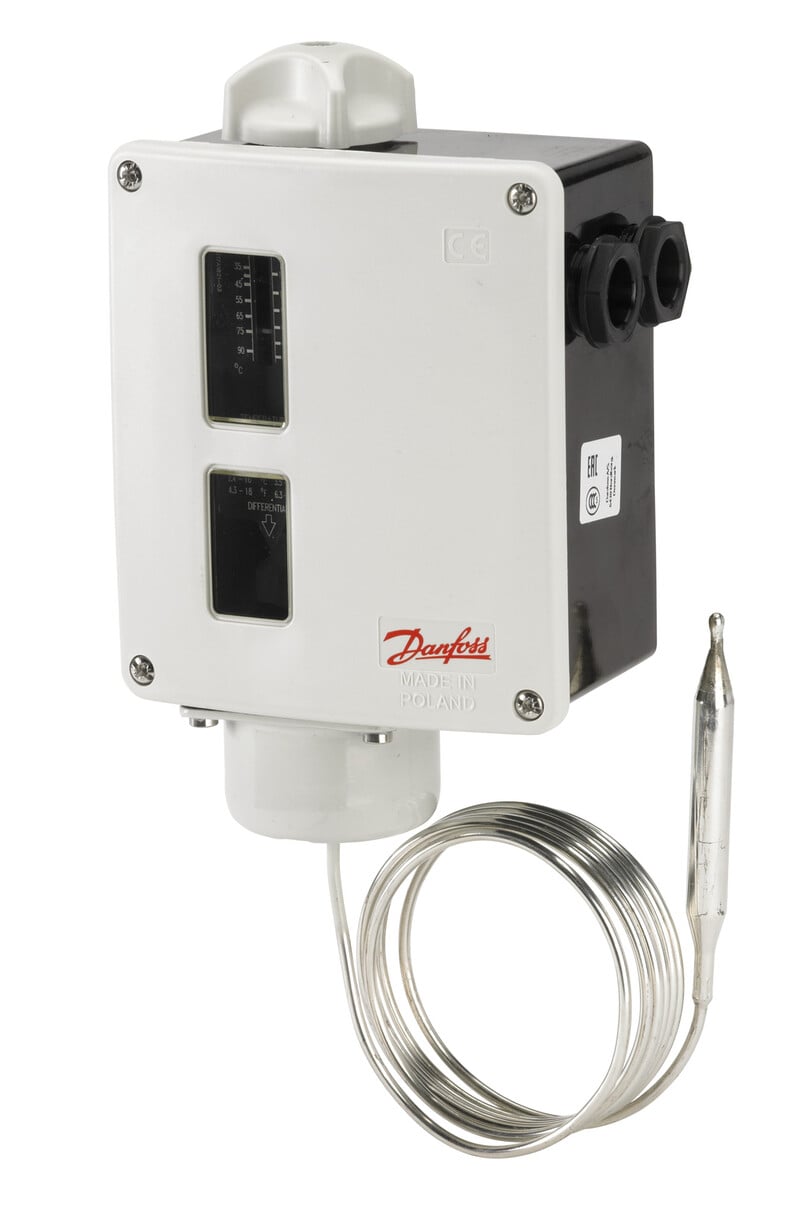

017-500366

Termostaty RT są wyposażone w jednobiegunowy przełącznik, w którym położenie styku zależy od temperatury czujnika i wartości nastawionej. Seria RT obejmuje termostaty z czujnikami do pomieszczeń oraz z czujnikami kanałowymi i kapilarnymi do ogólnych zastosowań przemysłowych i morskich.

Cechy:

• Prosta konstrukcja
• Wysoka dokładność
• Wysoka powtarzalność
• Długi okres eksploatacji
• Dostępne z wszystkimi najważniejszymi certyfikatami morskimi
• Poziom nienaruszalności bezpieczeństwa: SIL 2 zgodnie z normą IEC 61508.

Termostaty RT z automatycznym resetowaniem
Termostaty RT są ustawiane zgodnie z funkcją wymaganą przy spadku temperatury.
Następuje zwarcie styków 1–4 oraz rozwarcie styków 1–2, gdy temperatura spada do ustawionej nastawy. Styki powracają do położenia początkowego, gdy temperatura ponownie wzrośnie do ustawionej nastawy powiększonej o różnicę załączeń.

System styków:

I. Przełączanie styków przy rosnącej temperaturze następuje przy ustawionej nastawie powiększonej o różnicę załączeń.
II. Przełączanie styków przy spadającej temperaturze następuje przy ustawionej nastawie.

Termostaty RT z resetem maks.
Następuje rozwarcie styków 1–4 oraz zwarcie styków 1–2, gdy temperatura przekracza wartość zakresu nastawy.
Styki powracają do położenia początkowego, gdy temperatura spada do wartości ustawionej pomniejszonej o różnicę załączeń.

Funkcja alarmu:

I. Alarm wzrostu temperatury przy ustawionej wartości.
II. Alarm spadku temperatury przy wartości nastawy pomniejszonej o różnicę załączeń.

Odblokowanie ręczne jest możliwe tylko wtedy, gdy temperatura spadła do zakresu nastawy pomniejszonego o różnicę załączeń.

Zakres ustawia się za pomocą pokrętła regulacyjnego Termostat typu RT, odczytując jednocześnie wartości ze skali głównej. Ustawiona wartość to temperatura zwarcia dla styków.
Zakres temperatury otoczenia: od -5°C do 70°C.
Układ styków: przełącznik jednobiegunowy (SPDT).
