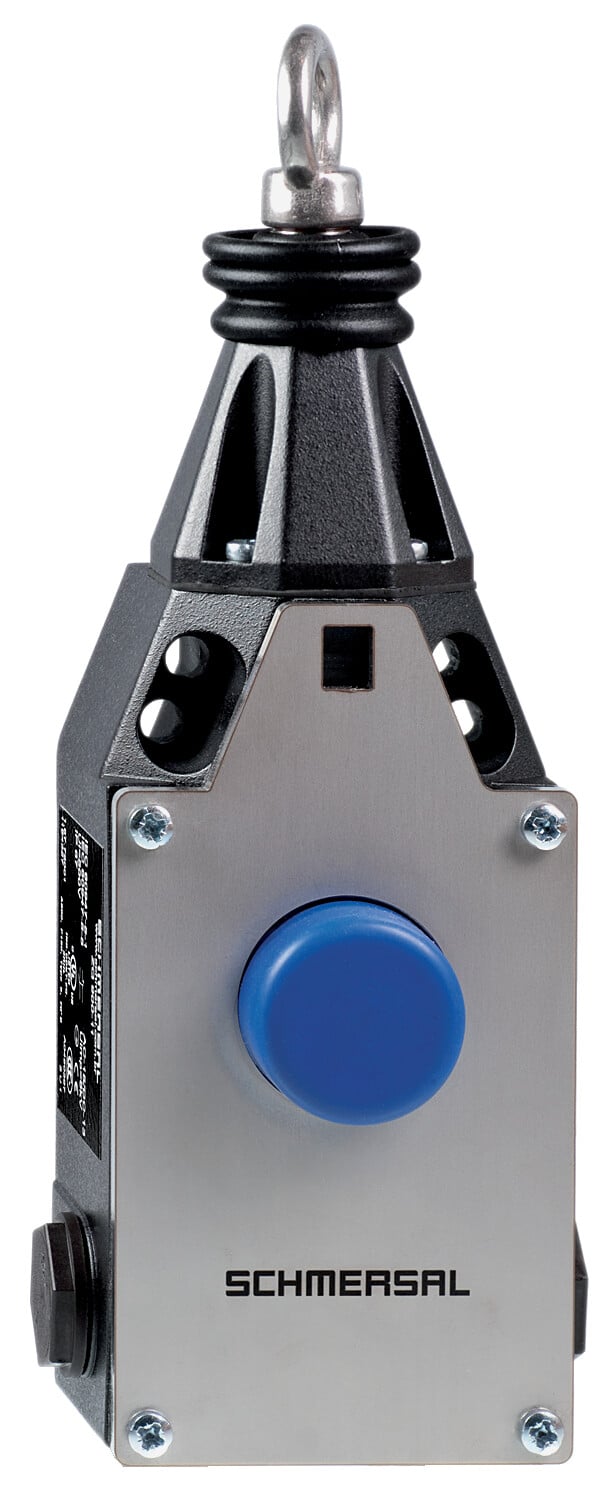

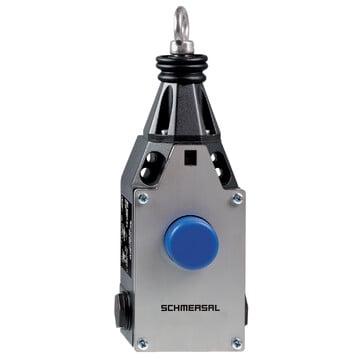

EX-ZQ 900-04-3D - 101212894
Linkowy wyłącznik awaryjny Schmersal do strefy 22, metalowa obudowa, jednostronne działanie, długość linki do 75 m, IP67, 4 styki bezpieczeństwa, wskaźnik naprężenia linki, reset przyciskiem, temperatura -20...+55°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-ZQ 900-04-3D 101212894
- 3 wloty kablowe M 20 x 1.5
- Ex-Strefa 22
- Obudowa metalowa
- Reset przyciskiem
- Wskaźnik naprężenia linki
- Wytrzymała budowa
- duży przedział kablowy
- Obrócenie oczka cięgna niemożliwe
- Zewnętrzny kołnierz wodoszczelny
- wykrywanie pociągnięcia i zerwania linki
- działanie jednostronne / długość linki do 75 m
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-ZQ 900-04-3D | |
| Numer artykułu (Numer katalogowy) | 101212894 | |
| EAN (European Article Number) | 4030661402147 | |
| eCl@ss number, version 12.0 | 27-37-12-01 | |
| eCl@ss number, version 11.0 | 27-37-12-01 | |
| Numer eCl@ss, wersja 9.0 | 27-37-12-01 | |
| ETIM number, version 7.0 | EC002033 | |
| ETIM number, version 6.0 | EC002033 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 22 | |
| Kategoria ochrony przeciwwybuchowej | 3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3D Ex tc IIIC T100°C Dc | |
| Właściwości ogólne | ||
| Normy | EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5 | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Materiał powłoki obudowy | malowane | |
| Materiał pokrywy | Stal | |
| Długość liny, maksimum | 75 m | |
| Ciężar brutto | 1 500 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków bezpieczeństwa | 4 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła przełączania, maksimum | 200 N | |
| zakres ruchu | 400 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój przewodu dławiczek, najmniejszy | 7 mm | |
| Przekrój przewodu dławiczek, maksimum | 12 mm | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 57 mm | |
| Szerokość czujnika | 71,5 mm | |
| Wysokość czujnika, minimalne | 221 mm | |
| Wysokość czujnika, maksimum | 237 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -20 ... +55 °C | |
| Wilgotność względna, minimum | 30 % | |
| Wilgotność względna, maksimum | 95 % | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 4 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Działanie migowe | |
| Materiał zestyków, elektrycznych | Srebro | |
| Zakres dostawy | ||
| Zakres dostawy | Dostawa obejmuje gwintowane dławicę i korek z certyfikatami Ex | |
| Note | ||
| Uwaga (informacje ogólne) | Dla długości linki ponad 10m należy zainstalować przelotki w odstepach 3 do 5 m.,Zalecane długości linki dla wyłączników linkowych stopu awaryjnego w zależności od zakresu temperatury otoczenia.,Aby skompensować deformację kauszy linkę należy po zamontowaniu pociągnąć kilka razy. Następnie należy ponownie ustawić naciąg linki przy pomocy śruby oczkowej lub napinacza. | |
