T3Z 068-11YR-2909 - 103012038

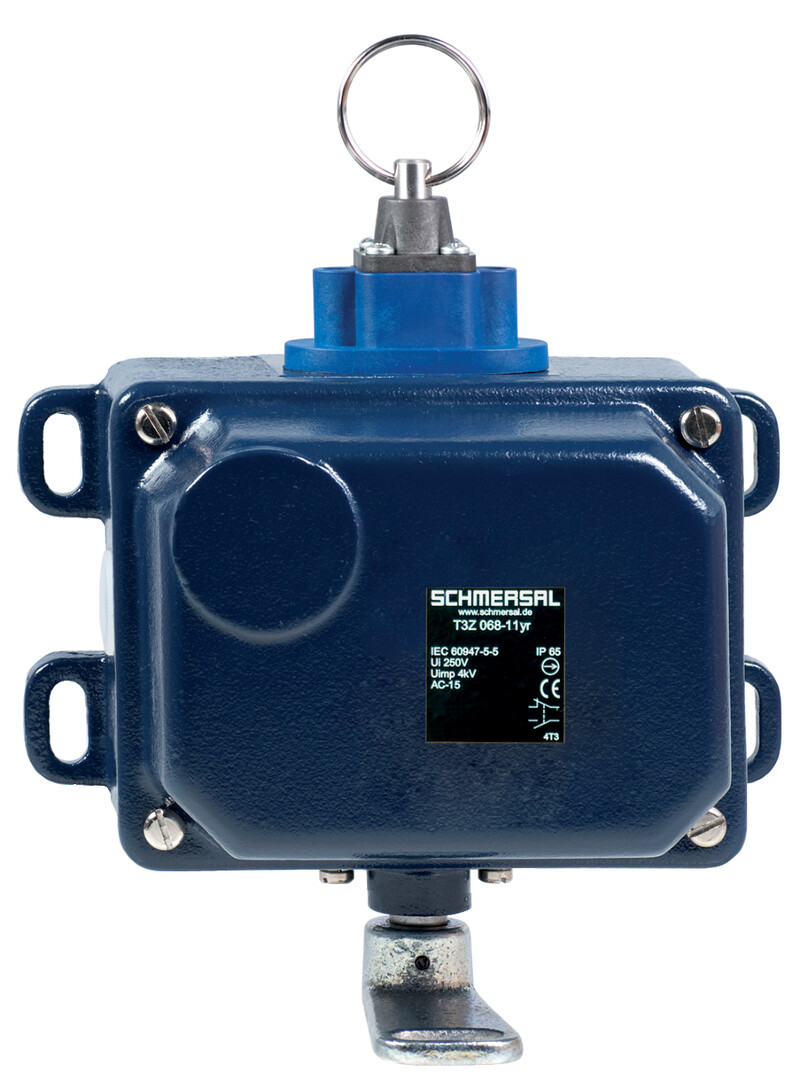

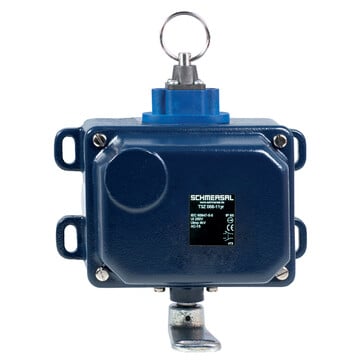

Linkowy wyłącznik bezpieczeństwa Schmersal, kompatybilny z DuplineSafe, metalowa obudowa, IP65, praca w temperaturze -40...+70°C, elementy ze stali nierdzewnej, długość linki do 2 x 50 m, 1 zestyk bezpieczeństwa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T3Z 068-11YR-2909 103012038
- Gotowy do podłączenia modułu DuplineSafe
- do -40°C Temperatura otoczenia
- Części zewnętrzne ze stali nierdzewnej
- Obudowa metalowa
- działanie dwustronne / długość linki do 2 x 50 m
- Wytrzymała budowa
- Niska siła aktywująca
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | T3Z 068-11YR-2909 | |
| Numer artykułu (Numer katalogowy) | 103012038 | |
| EAN (European Article Number) | 4030661481562 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5 | |
| Materiał obudowy | Żeliwo szare, lakierowany | |
| Materiał pokrywy | Żeliwo szare, lakierowany | |
| Długość liny, maksimum | 50 m | |
| Ciężar brutto | 4 418 g | |
| Dane ogólne - właściwości | ||
| Reset przez pociągnięcie pierścienia | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Dźwignia z rolką N300 | |
| Żywotność mechaniczna, najmniejszy | 50 000 operacji | |
| Kąt wymuszonego rozwarcia | 32 ° | |
| Siła przełączania, maksimum | 50 N | |
| Uwaga (siła aktywacji) | 30 N w kierunku linki | |
| Kierunek aktywacji | Kierunek aktywacji prawoskrętny i lewoskrętny 75° | |
| Siła wymuszonego rozwarcia, minimalne | 50 N | |
| Moment wymuszonego rozwarcia | 0,2 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,2 mm2, sztywny,0,25 mm2, elastyczny | |
| Przekrój kabla, maksimum | 2,5 mm2, elastyczny,4 mm2, sztywny | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -40 ... +70 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 30 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Dane elektryczne | ||
| Prąd roboczy | 1 mA | |
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 2,5 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 6 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Co 3 m należy zamocować śruby oczkowe lub inne przelotki linki, patrz akcesoria | |
