T3Z 068-33YRG - 101087887

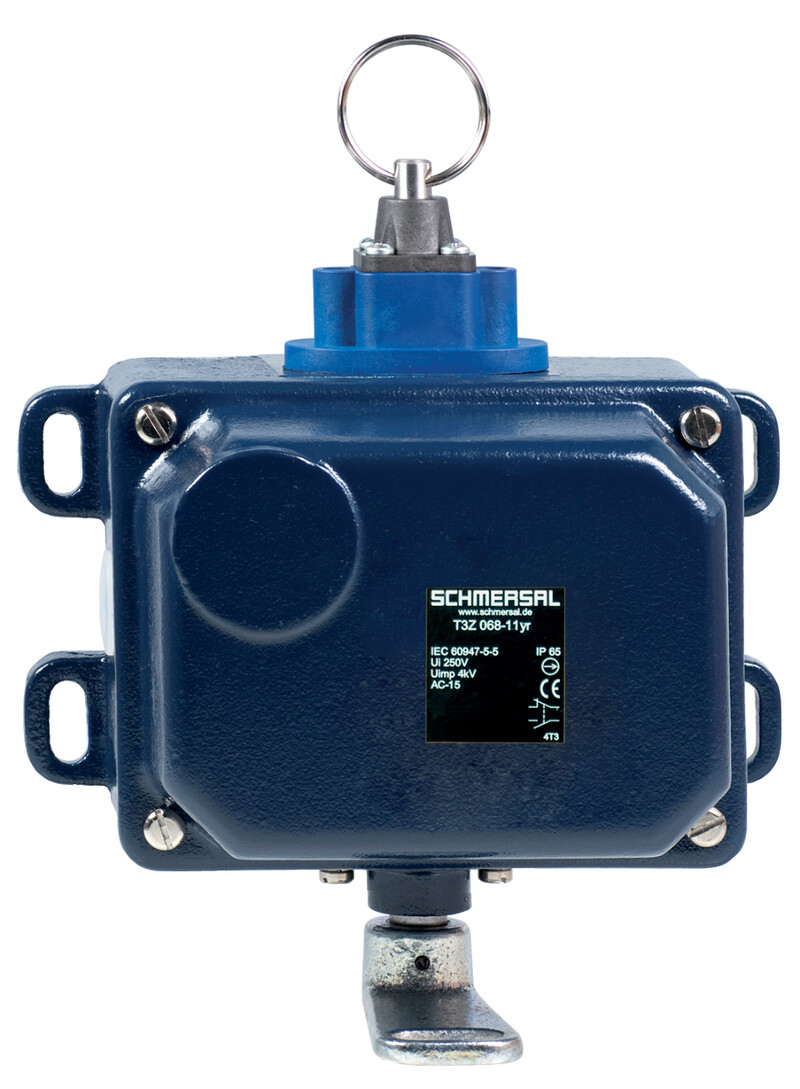

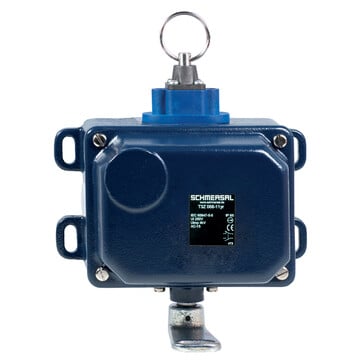

Linkowy wyłącznik bezpieczeństwa Schmersal, metalowa obudowa, 3 wyłączniki w jednej obudowie, IP65, lampka żółta, wolnoprzełączający, długość linki do 2 x 50 m, 3 zestawy styków bezpieczeństwa, siła aktywacji 30 N.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry T3Z 068-33YRG 101087887
- 3 wyłączniki w jednej obudowie
- Obudowa metalowa
- działanie dwustronne / długość linki do 2 x 50 m
- Wytrzymała budowa
- Niska siła aktywująca
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | T3Z 068-33YRG | |
Numer artykułu (Numer katalogowy) | 101087887 | |
EAN (European Article Number) | 4030661057293 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5 | |
Materiał obudowy | Żeliwo szare, lakierowany | |
Materiał pokrywy | Żeliwo szare, lakierowany | |
Długość liny, maksimum | 50 m | |
Ciężar brutto | 4 995 g | |
Dane ogólne - właściwości | ||
Lampka wskaźnikowa | Tak | |
Reset przez pociągnięcie pierścienia | Tak | |
Liczba zestyków pomocniczych | 3 | |
Liczba zestyków bezpieczeństwa | 3 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
Dane mechaniczne | ||
Element aktywujący | Dźwignia z rolką N300 | |
Żywotność mechaniczna, najmniejszy | 50 000 operacji | |
Kąt wymuszonego rozwarcia | 32 ° | |
Siła przełączania, maksimum | 50 N | |
Uwaga (siła aktywacji) | 30 N w kierunku linki | |
Kierunek aktywacji | Kierunek aktywacji prawoskrętny i lewoskrętny 75° | |
Siła wymuszonego rozwarcia, minimalne | 50 N | |
Moment wymuszonego rozwarcia | 0,2 Nm | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 0,75 mm2 | |
Przekrój kabla, maksimum | 1,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -30 ... +90 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 2,5 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 6 A | |
Elektryczny pobór mocy | 5 W | |
Element przełączający | zestyk (NO), zestyk (NC) | |
Zasada przełączania | Wolnoprzełączające | |
Materiał zestyków, elektrycznych | Srebro | |
Wskaźnik stanu | ||
Kolor lampki sygnalizacyjnej | żółty | |
Note | ||
Uwaga (informacje ogólne) | Co 3 m należy zamocować śruby oczkowe lub inne przelotki linki, patrz akcesoria |
