ZQ901-22 - 137001177

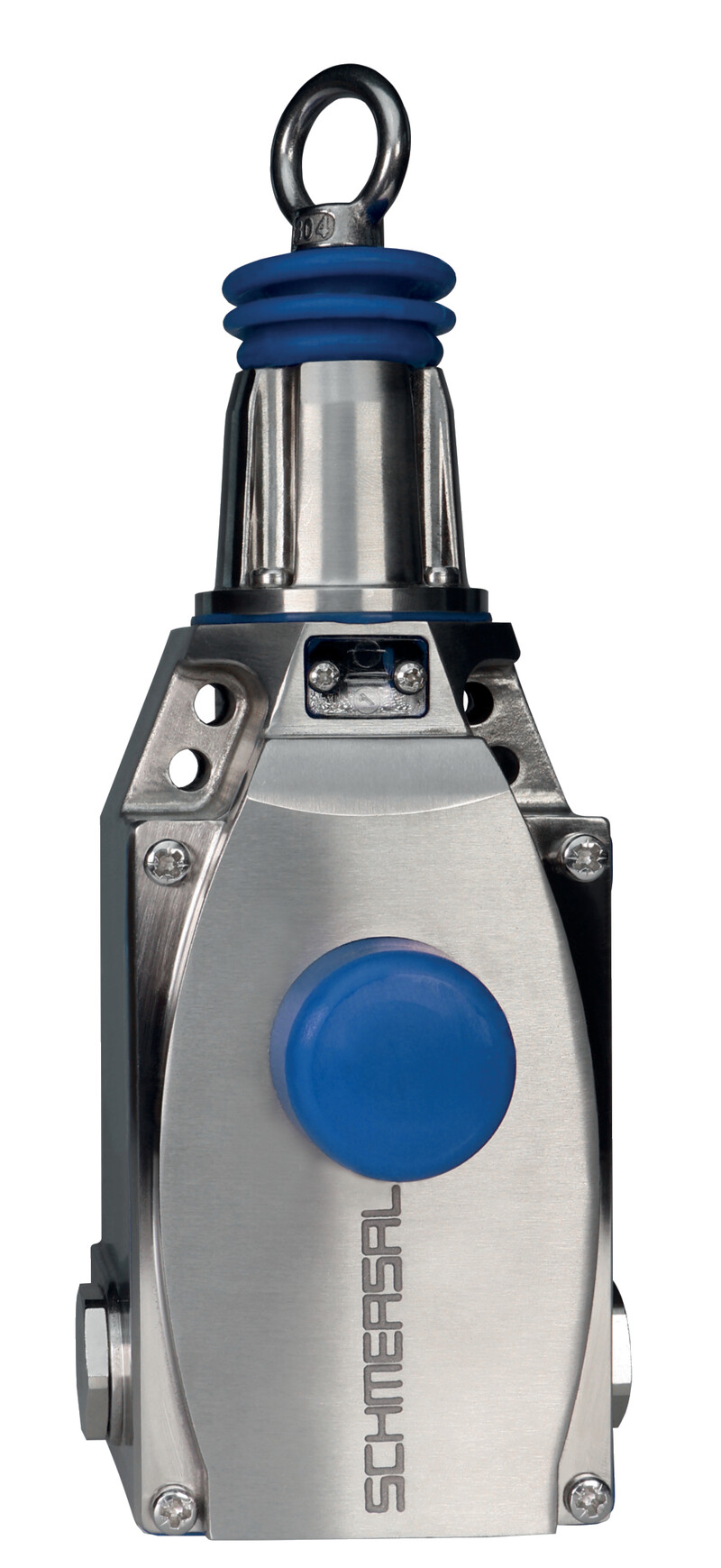

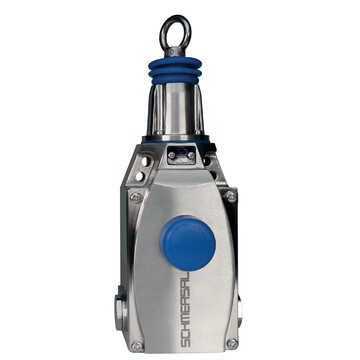

Wyłącznik linkowy bezpieczeństwa Schmersal, obudowa ze stali nierdzewnej, IP65/IP67/IP69, długość linki do 75 m, reset przyciskiem, wskaźnik naprężenia, 2 NO+2 NC, 3 wejścia M20, prąd 6A, zakres temp. -25 do 70°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry ZQ901-22 137001177
- Obudowa ze stali nierdzewnej
- działanie jednostronne / długość linki do 75 m
- Reset przyciskiem
- Wskaźnik naprężenia linki
- Wytrzymała budowa
- duży przedział kablowy
- Obrócenie oczka cięgna niemożliwe
- Zewnętrzny kołnierz wodoszczelny
- wykrywanie pociągnięcia i zerwania linki
- 3 wloty kablowe M 20 x 1.5
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | ZQ901-22 | |
| Numer artykułu (Numer katalogowy) | 137001177 | |
| EAN (European Article Number) | 8905236108006 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13850,EN IEC 60947-5-1,EN IEC 60947-5-5 | |
| Materiał obudowy | Stal nierdzewna (V4A) | |
| Długość liny, maksimum | 75 m | |
| Ciężar brutto | 2 111 g | |
| Dane ogólne - właściwości | ||
| Lampka wskaźnikowa | Nie | |
| Liczba zestyków pomocniczych | 2 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 100 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 75 mm | |
| Szerokość czujnika | 73 mm | |
| Wysokość czujnika, minimalne | 220 mm | |
| Wysokość czujnika, maksimum | 236 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67,IP69 | |
| Ambient temperature | -25 ... +70 °C | |
| Wilgotność względna, minimum | 30 % | |
| Wilgotność względna, maksimum | 95 % | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 6 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 4 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 1 A | |
| Element przełączający | 2 zestyk (NO), 2 zestyki (NC) | |
| Zasada przełączania | Działanie migowe | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Dla długości linki ponad 10m należy zainstalować przelotki w odstepach 3 do 5 m.,Zalecane długości linki dla wyłączników linkowych stopu awaryjnego w zależności od zakresu temperatury otoczenia.,Aby skompensować deformację kauszy linkę należy po zamontowaniu pociągnąć kilka razy. Następnie należy ponownie ustawić naciąg linki przy pomocy śruby oczkowej lub napinacza.,Co 2 do 5 m należy zamocować śruby oczkowe lub inne przelotki linki, patrz akcesoria,Wkręcaną lampę wskaźnikową należy zamówić oddzielnie, patrz akcesoria. | |
