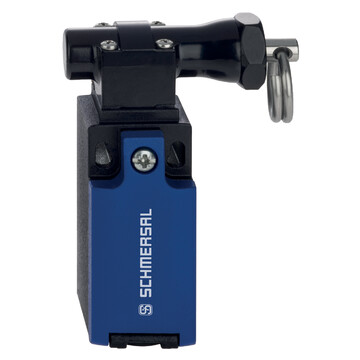

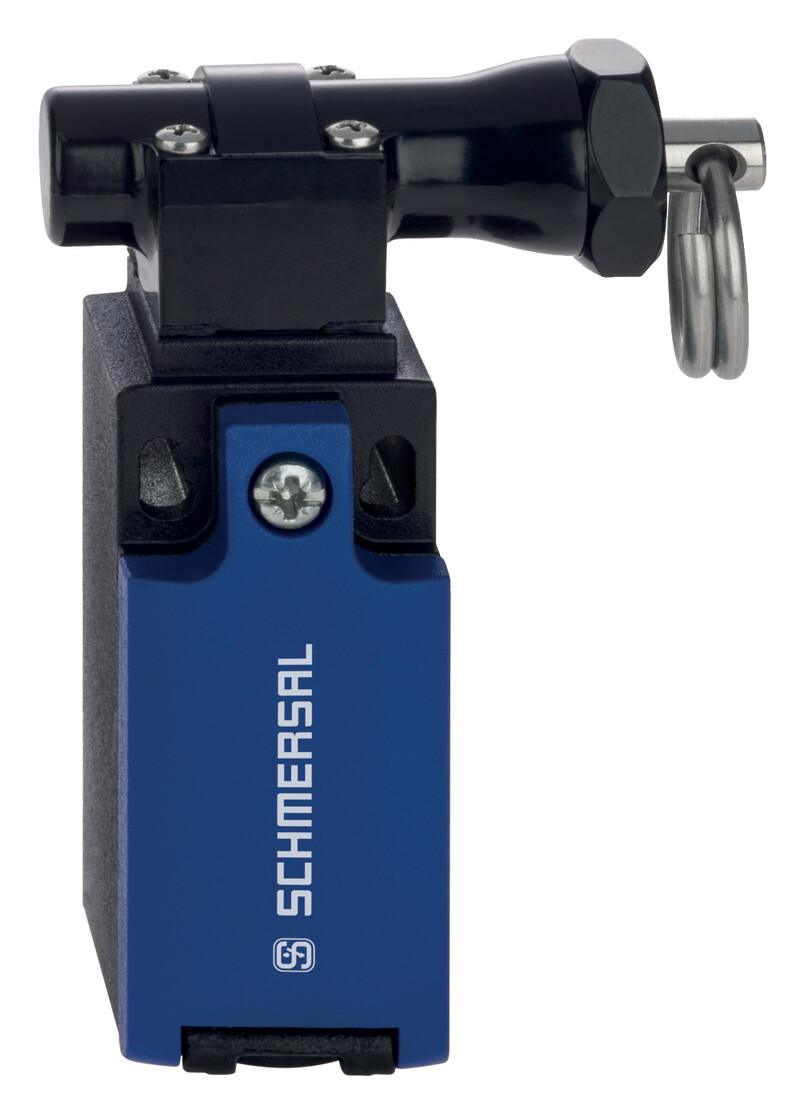

TQ215AR-11 - 103044929
Wyłącznik linkowy Schmersal, metalowa obudowa, norma EN 50047, wyjścia 1 NO/1 NC, stopień ochrony IP66/IP67, długość liny do 25 m, prąd 10 A, temperatura pracy -30...+80°C, złącze M20.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TQ215AR-11 103044929
- Obudowa metalowa
- Budowa zgodnie z EN 50047
- Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
- Przepust kablowy 1 x M20 x 1,5
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TQ215AR-11 | |
| Numer artykułu (Numer katalogowy) | 103044929 | |
| EAN (European Article Number) | 4030661616667 | |
| eCl@ss number, version 12.0 | 27-27-06-07 | |
| eCl@ss number, version 11.0 | 27-27-06-07 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-07 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Obudowa | Budowa znormalizowana | |
| Typ napędu zgodnie z DIN EN 50047 | B | |
| Materiał obudowy | Metal, Odlew ciśnieniowy cynkowy | |
| Materiał powłoki obudowy | malowane | |
| Długość liny, maksimum | 25 m | |
| Ciężar brutto | 336 g | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
| Kierunek aktywacji | right | |
| Siła wymuszonego rozwarcia, minimalne | 40 N | |
| Tightening torque of the fixing screws | 2 Nm | |
| Tightening torque of the fastening screws for the housing cover | 2,6 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,34 mm2 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Tightening torque of electrical connection, minimum | 0,6 Nm | |
| Moment dokręcania przyłącza elektrycznego, maksimum | 0,8 Nm | |
| Dane mechaniczne - Wymiary | ||
| Długość | 32,4 mm | |
| Szerokość | 31 mm | |
| Wysokość | 93,4 mm | |
| Szerokość aktywatora | 91 mm | |
| Wysokość aktywatora | 21,4 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Ocena zabezpieczenia | I | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 400 A | |
| Kategoria użytkowania AC-15 | 240 VAC | |
| Kategoria użytkowania AC-15 | 3 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 3 A | |
| Element przełączający | 1 zestyk (NO), 1 zestyk (NC) | |
| Materiał zestyków, elektrycznych | Srebro | |
