PS215-Z02-K230 - 103014964

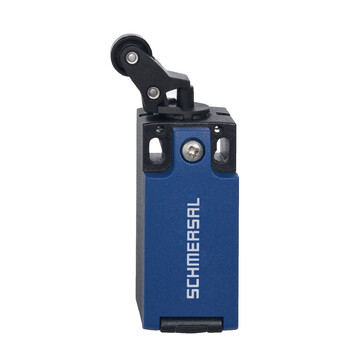

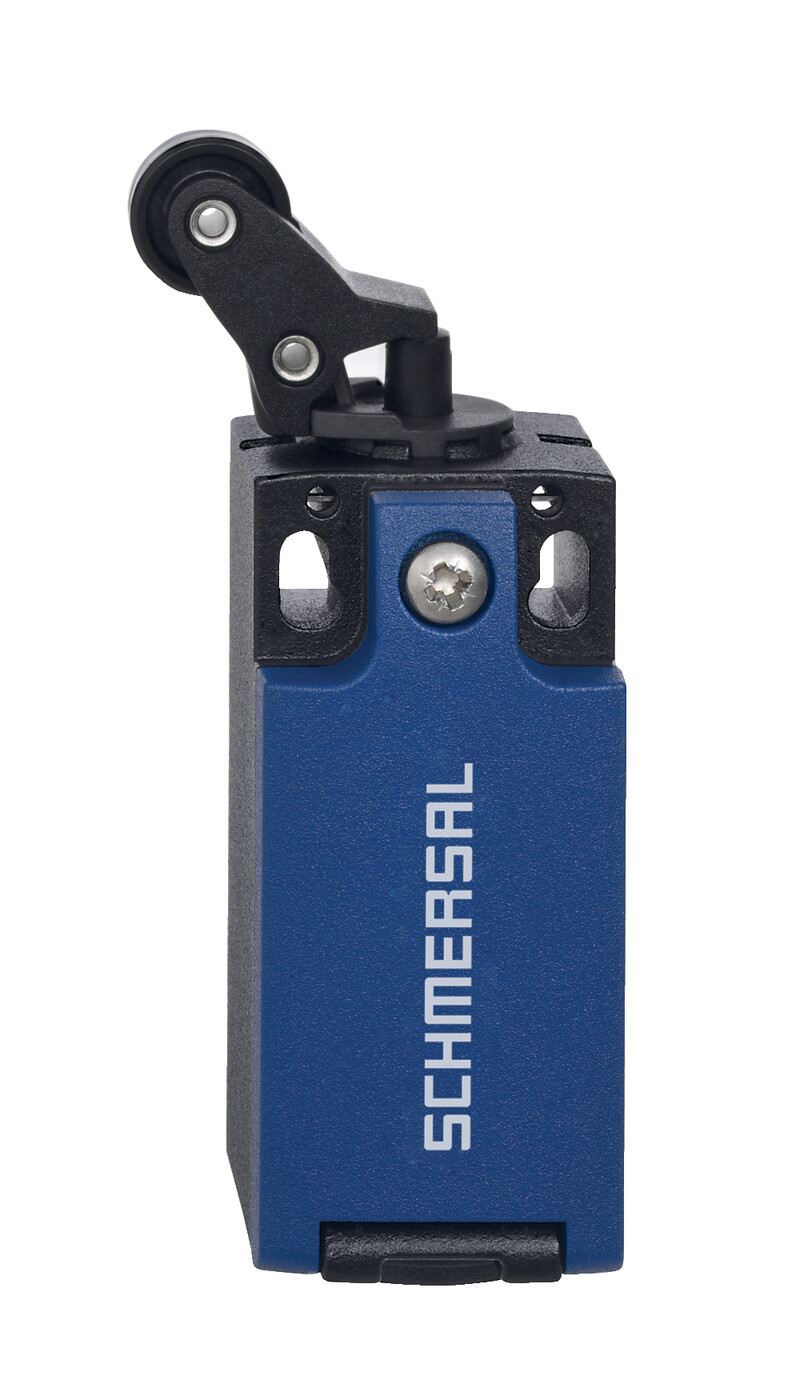

Wyłącznik pozycyjny Schmersal z metalową obudową do małych obudów, dźwignia kątowa, 2 NC, działanie migowe, 10A/250VAC, IP66/IP67, temperatura -30...80°C, żywotność 10 mln cykli.


Dodaj do porównania Usuń z porównania

43,85 €

53,94 € z podatkiem VAT

Dostępny na magazynie (3 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry PS215-Z02-K230 103014964

  • Technika szybkiego podłączania dzięki zaciskom przyłączeniowym obracanym o 45°
  • Przepust kablowy 1 x M20 x 1,5
  • Obudowa metalowa
  • Budowa zgodnie z EN 50047
  • Proste i szybkie przestawianie elementów aktywujących o 45°
  • Aktywacja od dołu równolegle do wyłącznika, dlatego nadaje się tylko do małych obudów
  • Dostępna wersja z diodami LED
Klucz zamówieniowy
Oznaczenie typu produktu PS215-Z02-K230
Numer artykułu (Numer katalogowy) 103014964
EAN (European Article Number) 4030661501567
eCl@ss number, version 12.0 27-27-26-01
eCl@ss number, version 11.0 27-27-26-01
Numer eCl@ss, wersja 9.0 27-27-26-01
ETIM number, version 7.0 EC000030
ETIM number, version 6.0 EC000030
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN IEC 60947-5-1
Obudowa Budowa znormalizowana
Typ napędu zgodnie z DIN EN 50047 e
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy malowane
Ciężar brutto 203 g
Dane ogólne - właściwości
Funkcje bezpieczeństwa Tak
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
B10D Normally-closed contact (NC) 20 000 000 operacji
Żywotność 20 Rok(lata)
Dane mechaniczne
Element aktywujący Dźwignia kątowa K230
Umiejscowienie dławicy kablowej dół
Żywotność mechaniczna, najmniejszy 10 000 000 operacji
Siła wymuszonego rozwarcia, minimalne 40 N
Szybkość najazdu, minimalne 10 mm/min
Szybkość najazdu, maksimum 1 m/s
Tightening torque of the fixing screws 2 Nm
Tightening torque of the fastening screws for the housing cover 2,6 Nm
Mechanical data - Connection technique
Konektor Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,34 mm2
Przekrój kabla, maksimum 1,5 mm2
Tightening torque of electrical connection, minimum 0,6 Nm
Moment dokręcania przyłącza elektrycznego, maksimum 0,8 Nm
Uwaga (wpust kablowy) Settle length of the conductor: 5...6mm
Dane mechaniczne - Wymiary
Długość czujnika 32,5 mm
Szerokość czujnika 31 mm
Wysokość czujnika 93,5 mm
Średnica rolki 14 mm
Warunki otoczenia
Stopień ochrony IP66,IP67
Ambient temperature -30 ... +80 °C
Ocena zabezpieczenia I
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 4 kV
Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 3
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 400 A
Kategoria użytkowania AC-15 240 VAC
Kategoria użytkowania AC-15 3 A
Kategoria użytkowania DC-13 24 VDC
Kategoria użytkowania DC-13 3 A
Element przełączający 2 zestyki (NC)
Zasada przełączania Działanie migowe
Częstotliwość przełączania 5 000 /h
Materiał zestyków, elektrycznych Srebro
