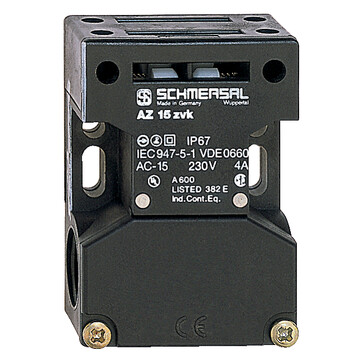

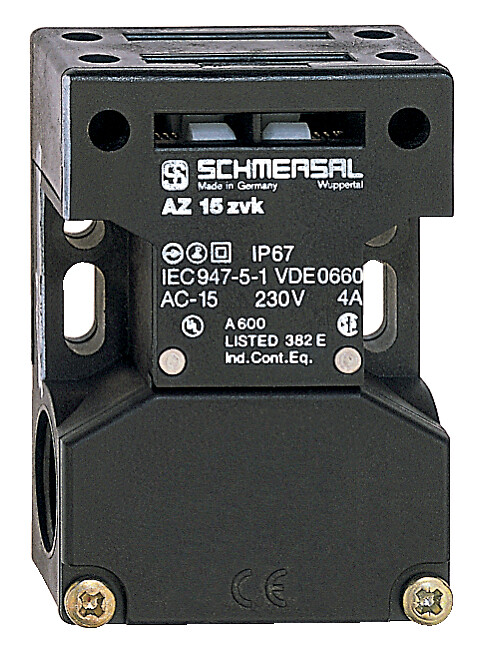

AZ 15 ZVRK-M20-1762 - 101157470
Wyłącznik bezpieczeństwa Schmersal, obudowa termoplastyczna 52x75x30 mm, siła zatrzasku 30 N, 3 dławnice M20, IP67, 1 NC, prąd 10 A, kodowanie uniwersalne.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZ 15 ZVRK-M20-1762 101157470
- Obudowa z tworzywa termoplastycznego
- z podwójną izolacją
- długa żywotność
- 52 mm x 75 mm x 30 mm
- Uniwersalne kodowanie
- duży przedział kablowy
- Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
- Otwory szczelinowe do regulacji, otwory okrągłe do zamocowania
- niewrażliwe na zabrudzenie
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZ 15 ZVRK-M20-1762 | |
| Numer artykułu (Numer katalogowy) | 101157470 | |
| EAN (European Article Number) | 4030661180274 | |
| eCl@ss number, version 12.0 | 27-27-26-02 | |
| eCl@ss number, version 11.0 | 27-27-26-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
| ETIM number, version 7.0 | EC002592 | |
| ETIM number, version 6.0 | EC002592 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Ciężar brutto | 100 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków bezpieczeństwa | 1 | |
| Liczba dławic kablowych | 3 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła zatrzasku | 30 N | |
| Skok wymuszonego rozwarcia | 8 mm | |
| Positive break force per NC contact, minimum | 10 N | |
| Siła wymuszonego rozwarcia, minimalne | 10 N | |
| Szybkość najazdu, maksimum | 2 m/s | |
| Montaż | Śruby | |
| Wykonanie śrub mocujących | 2 x M6 | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | 3 x M20 x 1,5 | |
| Konektor | Terminale śrubowe | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Allowed type of cable | solid single-wire,solid multi-wire,flexible | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 52 mm | |
| Wysokość czujnika | 75 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Element przełączający | 1 zestyki (NC) | |
| Zasada przełączania | slow action, positive break NC contact | |
| Częstotliwość przełączania | 4 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - zestyki bezpieczeństwa | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
