AZ 16-03ZIB1-M20-1747 - 101150638

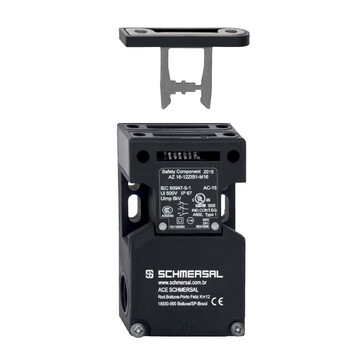

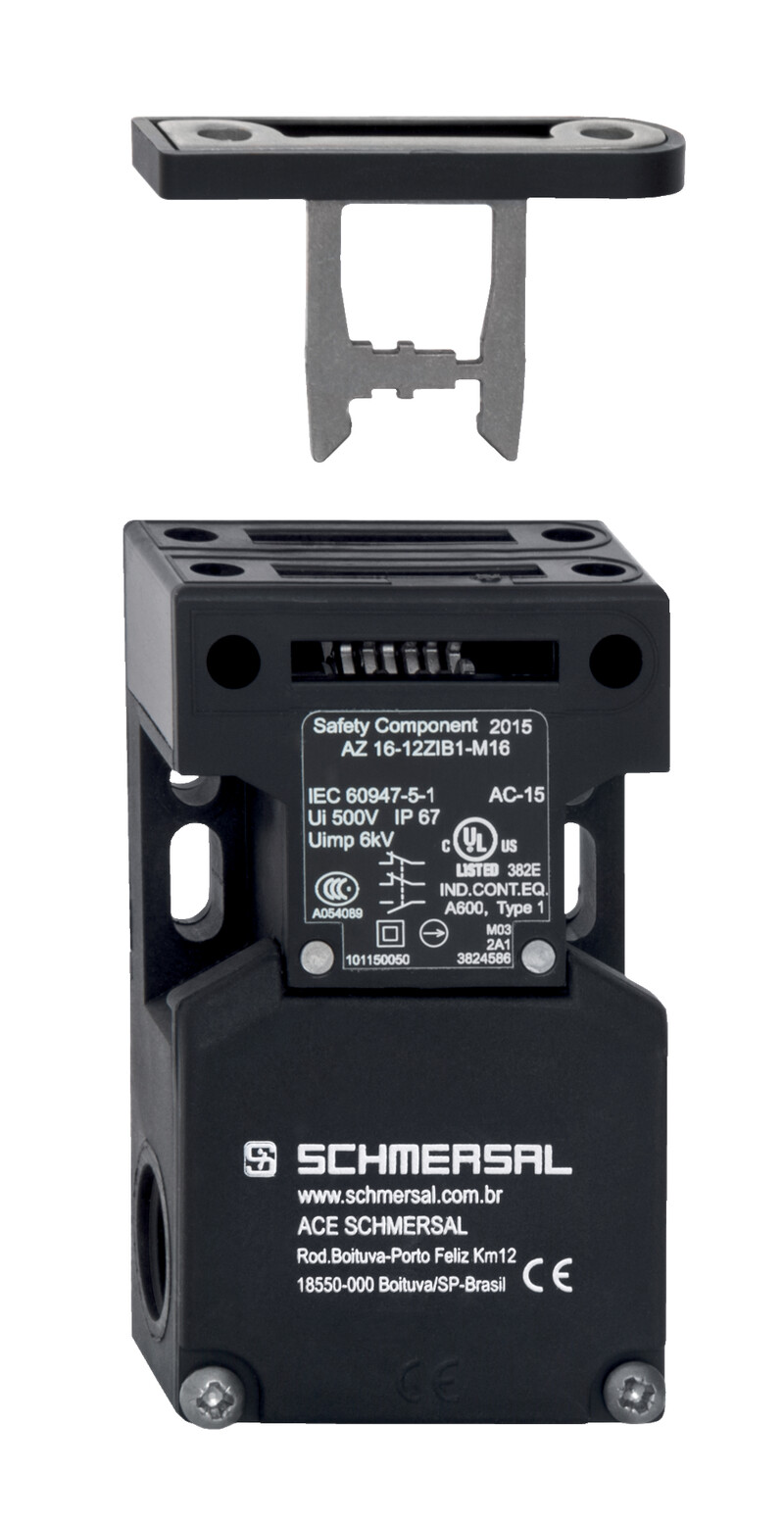

Elektromechaniczny wyłącznik bezpieczeństwa Schmersal do blokowania lekkich osłon, obudowa tworzywo, 3 dławice M20, 52x90x30 mm, IP67, 3 tory bezpieczeństwa, siła zatrzasku 30 N, prąd 10A, temp. -30...+80°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZ 16-03ZIB1-M20-1747 101150638
- 3 wloty kablowe M 20 x 1.5
- Obudowa z tworzywa termoplastycznego
- kodowanie indywidualne
- Wysoki poziom kodowania wg ISO 14119
- 52 mm x 90 mm x 30 mm
- długa żywotność
- z podwójną izolacją
- duży przedział kablowy
- Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
- niewrażliwe na zabrudzenie
- Otwory szczelinowe do regulacji, otwory okrągłe do zamocowania
- Do blokowania lekkich osłon bez jakichkolwiek luzów
- Zatrzask magnetyczny można łatwo zamocować w każdej płaszczyźnie aktywacji.
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZ 16-03ZIB1-M20-1747 | |
| Numer artykułu (Numer katalogowy) | 101150638 | |
| EAN (European Article Number) | 4030661158280 | |
| eCl@ss number, version 12.0 | 27-27-26-02 | |
| eCl@ss number, version 11.0 | 27-27-26-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
| ETIM number, version 7.0 | EC002592 | |
| ETIM number, version 6.0 | EC002592 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Materiał aktywatora | Stal nierdzewna | |
| Ciężar brutto | 174 g | |
| Dane ogólne - właściwości | ||
| Siła wypychająca | Tak | |
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 3 | |
| Liczba dławic kablowych | 3 | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 60947-5-1 | |
| Performance Level, up to | c | |
| Kategoria zgodnie z EN ISO 13849 | 1 | |
| B10D Normally-closed contact (NC) | 2 000 000 operacji | |
| Note | Electrical life on request. | |
| B10D Normally-open contact (NO) | 1 000 000 operacji | |
| Note | at 10% I<sub>e</sub> and ohmic load | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja - wykluczenie błędu | ||
| Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Note | for 2-channel use and with suitable logic unit. | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Promień aktywacji, minimum | 250 mm | |
| aktywator | prosty,sztywny | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła zatrzasku | 30 N | |
| Skok wymuszonego rozwarcia | 8 mm | |
| Positive break force per NC contact, minimum | 10 N | |
| Siła wymuszonego rozwarcia, minimalne | 30 N | |
| Szybkość najazdu, maksimum | 2 m/s | |
| Montaż | Śruby | |
| Wykonanie śrub mocujących | 2 x M6 | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | 3 x M20 x 1,5 | |
| Konektor | Terminale śrubowe | |
| Przekrój kabla, minimalne | 0,25 mm2,0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Allowed type of cable | solid single-wire,solid multi-wire,flexible | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 52 mm | |
| Wysokość czujnika | 90 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -30 ... +80 °C | |
| Storage and transport temperature | -40 ... +85 °C | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Element przełączający | 3 zestyki (NC) | |
| Zasada przełączania | slow action, positive break NC contact | |
| Częstotliwość przełączania | 4 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - zestyki bezpieczeństwa | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Dane elektryczne - zestyki pomocnicze | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Zakres dostawy | ||
| Zakres dostawy | Zaślepki uszczelniające do otworów,Slot covers for dust-proof covering of the openings not in use | |
| Note | ||
| Uwaga (informacje ogólne) | Oś zawiasu powinna znajdować się 5 mm powyżej górnej krawędzi wyłącznika bezpieczeństwa, w tej samej płaszczyźnie,Minimalny promień najazdu aktywatora przy osłonach uchylnych 250 mm,Aktywator nie jest dostępny oddzielnie. | |
