AZ 16 ST1-AS R ASI-SAW - 101167262

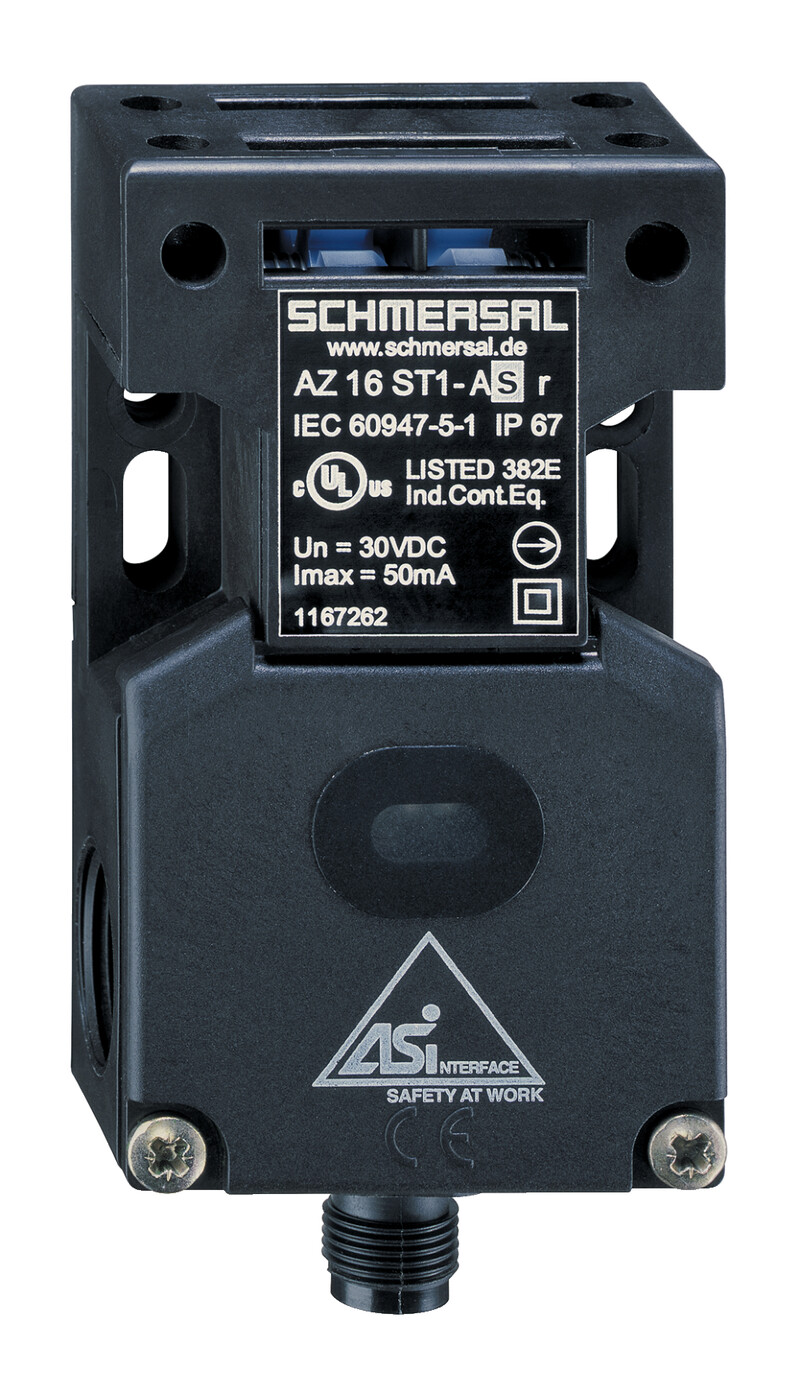

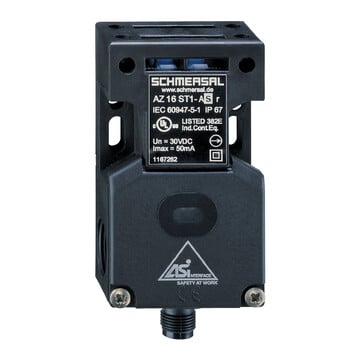

Wyłącznik bezpieczeństwa Schmersal z oddzielnym aktywatorem, obudowa z tworzywa 52x90x30mm, konektor M12 dołny, siła zatrzasku 30 N, IP67, AS-Interface, długi cykl pracy, wskaźnik LED.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZ 16 ST1-AS R ASI-SAW 101167262
- konektor M12, dół, 4-polowy
- Obudowa z tworzywa termoplastycznego
- długa żywotność
- 52 mm x 90 mm x 30 mm
- Wyświetlacz diodowy stanu AS-Interface
- aktywator kodowane
- Wyłączniki bezpieczeństwa z oddzielnym aktywatorem
- Zintegrowany AS-Interface
- AS interface M12 połączenie wtykowe
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZ 16 ST1-AS R ASI-SAW | |
| Numer artykułu (Numer katalogowy) | 101167262 | |
| EAN (European Article Number) | 4030661218427 | |
| eCl@ss number, version 12.0 | 27-27-26-02 | |
| eCl@ss number, version 11.0 | 27-27-26-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
| ETIM number, version 7.0 | EC002592 | |
| ETIM number, version 6.0 | EC002592 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62026-2,EN ISO 13849-1,EN IEC 60947-5-1,EN IEC 61508 | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Czas reakcji, maksimum | 100 ms | |
| Ciężar brutto | 115 g | |
| Dane ogólne - właściwości | ||
| Wyższa siła zatrzaskująca | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 61508 | |
| Performance Level, up to | c | |
| Kategoria zgodnie z EN ISO 13849 | 1 | |
| Wartość PFH | 1,14 x 10?6 /h | |
| Uwaga (wartość PFH) | maksymalnie 100 000 cykli przełączania na rok | |
| Safety Integrity Level (SIL) | 1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja - wykluczenie błędu | ||
| Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Wartość PFH | 1,01 x 10?7 /h | |
| Uwaga (wartość PFH) | maksymalnie 100 000 cykli przełączania na rok | |
| Safety Integrity Level (SIL) | 2 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła zatrzasku | 30 N | |
| Mechanical data - Connection technique | ||
| Pozycja przyłącza konektora | Dół | |
| Konektor | Konektor M12, 4-polowy, kodowanie A | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 52 mm | |
| Wysokość czujnika | 90 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Prąd roboczy | 50 mA | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 18 ... 31,6 VDC (Protection against polarity reversal) | |
| Electrical data - AS-Interface specification | ||
| Specyfikacja AS-i | Safety-Slave | |
| Wersja AS-i | V 2.1 | |
| Profil AS-i | S-0.B.F.E | |
| AS-i, kod IO | 0x0 | |
| AS-i, kod ID | 0xB | |
| AS-i, ID-Code1 | 0xF | |
| AS-i, ID-Code2 | 0xE | |
| Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Bity parametru AS-i, P0 ... P3 | Nieużywane | |
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF) | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Zielona dioda LED: Napięcie zasilające,(2) Czerwona dioda LED: Błąd komunikacji / adres urządzenia podległego = 0,(3) żółta dioda LED: Stan aktywacji | |
| Układ zestyków | ||
| STYK 1 | AS-i + | |
| STYK 2 | n.c. | |
| STYK 3 | AS-Interface - | |
| STYK 4 | n.c. | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
