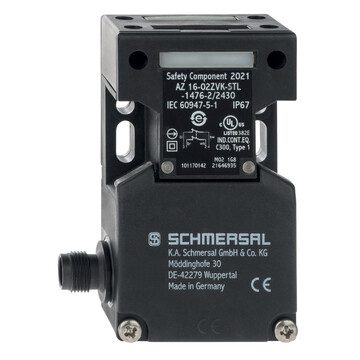

AZ 16 ZVK-STL - 101159959

Elektromechaniczny wyłącznik bezpieczeństwa Schmersal z wyjściem M12, obudowa 52x90x30 mm, 1 NO/1 NC, IP67, prąd 10 A, temp. pracy -30...+80°C, poziom ochrony kodowanie niskie.

AZ 16 ZVK-STL - 101159959

Dodaj do porównania Usuń z porównania

58,80 €

72,32 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZ 16 ZVK-STL 101159959

  • Obudowa z tworzywa termoplastycznego
  • z podwójną izolacją
  • 52 mm x 90 mm x 30 mm
  • Uniwersalne kodowanie
  • długa żywotność
  • Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
  • niewrażliwe na zabrudzenie
  • Otwory szczelinowe do regulacji, otwory okrągłe do zamocowania
Klucz zamówieniowy
Oznaczenie typu produktu AZ 16 ZVK-STL
Numer artykułu (Numer katalogowy) 101159959
EAN (European Article Number) 4030661187839
eCl@ss number, version 12.0 27-27-26-02
eCl@ss number, version 11.0 27-27-26-02
Numer eCl@ss, wersja 9.0 27-27-26-02
ETIM number, version 7.0 EC002592
ETIM number, version 6.0 EC002592
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Ciężar brutto 120 g
Dane ogólne - właściwości
Siła wypychająca Tak
Liczba kierunków aktywacji 3
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 1
Liczba dławic kablowych 3
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Performance Level, up to c
Kategoria zgodnie z EN ISO 13849 1
B10D Normally-closed contact (NC) 2 000 000 operacji
Note Electrical life on request.
B10D Normally-open contact (NO) 1 000 000 operacji
Note at 10% I<sub>e</sub> and ohmic load
Żywotność 20 Rok(lata)
Klasyfikacja - wykluczenie błędu
Uwaga: Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Note for 2-channel use and with suitable logic unit.
Żywotność 20 Rok(lata)
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Skok wymuszonego rozwarcia 8 mm
Positive break force per NC contact, minimum 10 N
Siła wymuszonego rozwarcia, minimalne 10 N
Szybkość najazdu, maksimum 2 m/s
Montaż Śruby
Wykonanie śrub mocujących 2 x M6
Mechanical data - Connection technique
Pozycja przyłącza konektora Lewa strona
Prowadzenie przewodów M12 (kodowanie A)
Konektor Konektor M12, 4-polowy, kodowanie A
Dane mechaniczne - Wymiary
Długość czujnika 30 mm
Szerokość czujnika 52 mm
Wysokość czujnika 90 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -30 ... +80 °C
Storage and transport temperature -40 ... +85 °C
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 500 V
Znamionowe napięcie udarowe wytrzymywane 6 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 3
Rated impulse withstand voltage, connector 4-pole 2.5 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Element przełączający 1 zestyk (NO), 1 zestyk (NC)
Zasada przełączania slow action, positive break NC contact
Częstotliwość przełączania 4 000 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Uwaga, kategoria użytkowania DC-13 Connector 4-pole
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Uwaga, kategoria użytkowania DC-13 Connector 4-pin
Zakres dostawy
Zakres dostawy Slot covers for dust-proof covering of the openings not in use
