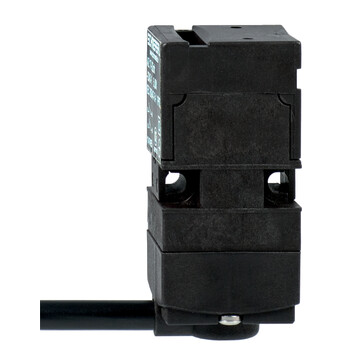

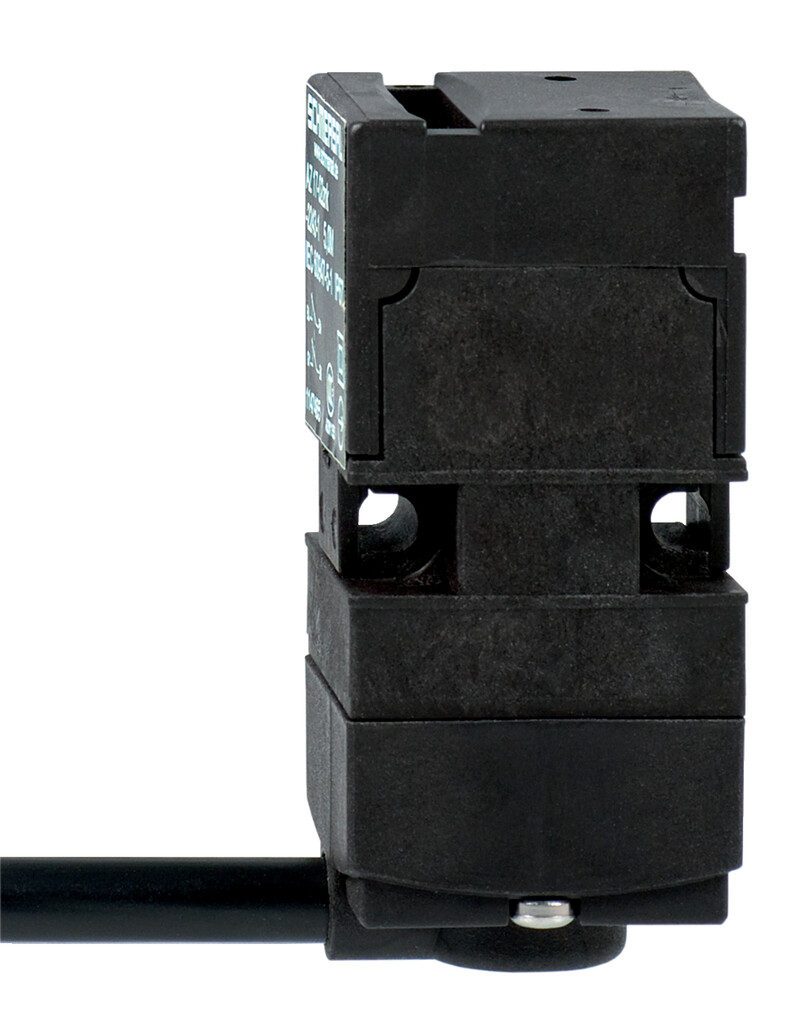

AZ 17-02ZK-2243-1 0,1M - 101184150

Wyłącznik bezpieczeństwa Schmersal do osłon przemysłowych, 30x60x30 mm, 2 NC, siła zatrzasku 5 N, IP67, przewód 0,1 m, wlot tylny, montaż śrubowy, min. 1 mln cykli, temp. -30…+80°C.


Dodaj do porównania Usuń z porównania

44,85 €

55,17 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZ 17-02ZK-2243-1 0,1M 101184150

  • Tylny wlot kablowy
  • Możliwość użycia jako wyposażenie dodatkowe wyłącznika
  • 30 mm x 60 mm x 30 mm
  • Obudowa z tworzywa termoplastycznego
  • z podwójną izolacją
  • długa żywotność
  • mała obudowa
  • Uniwersalne kodowanie
  • Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
  • niewrażliwe na zabrudzenie
  • 8 płaszczyzny aktywujące
Klucz zamówieniowy
Oznaczenie typu produktu AZ 17-02ZK-2243-1 0,1M
Numer artykułu (Numer katalogowy) 101184150
EAN (European Article Number) 4030661321004
eCl@ss number, version 12.0 27-27-26-02
eCl@ss number, version 11.0 27-27-26-02
Numer eCl@ss, wersja 9.0 27-27-26-02
ETIM number, version 7.0 EC002592
ETIM number, version 6.0 EC002592
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące
Ciężar brutto 65 g
Dane ogólne - właściwości
Liczba kierunków aktywacji 2
Liczba zestyków bezpieczeństwa 2
Liczba dławic kablowych 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Performance Level, up to c
Kategoria zgodnie z EN ISO 13849 1
B10D Normally-closed contact (NC) 2 000 000 operacji
Note Electrical life on request.
Żywotność 20 Rok(lata)
Klasyfikacja - wykluczenie błędu
Uwaga: Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Note for 2-channel use and with suitable logic unit.
Żywotność 20 Rok(lata)
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Siła zatrzasku 5 N
Skok wymuszonego rozwarcia 11 mm
Positive break force per NC contact, minimum 17 N
Szybkość najazdu, maksimum 2 m/s
Montaż Śruby
Wykonanie śrub mocujących 2x M4
Mechanical data - Connection technique
Długość przewodu 0,1 m
Prowadzenie przewodów tylne
Konektor Kabel
Przekrój żyły 0,75 mm<sup>2</sup>
Dane mechaniczne - Wymiary
Długość czujnika 30 mm
Szerokość czujnika 30 mm
Wysokość czujnika 65 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -30 ... +80 °C
Storage and transport temperature -30 ... +85 °C
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 4 kV
Kategoria przepięcia III
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 3
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Element przełączający 2 zestyki (NC)
Zasada przełączania slow action, positive break NC contact
Częstotliwość przełączania 2 000 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Pozostałe dane
Uwaga (zastosowania aplikacyjne) przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.,Zaślepki uszczelniające do otworów,Slot cover for dust-proof covering of the opening not in use
Note
Uwaga (informacje ogólne) kodowanie indywidualne dostępne na żądanie
