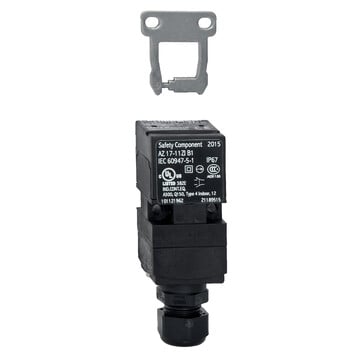

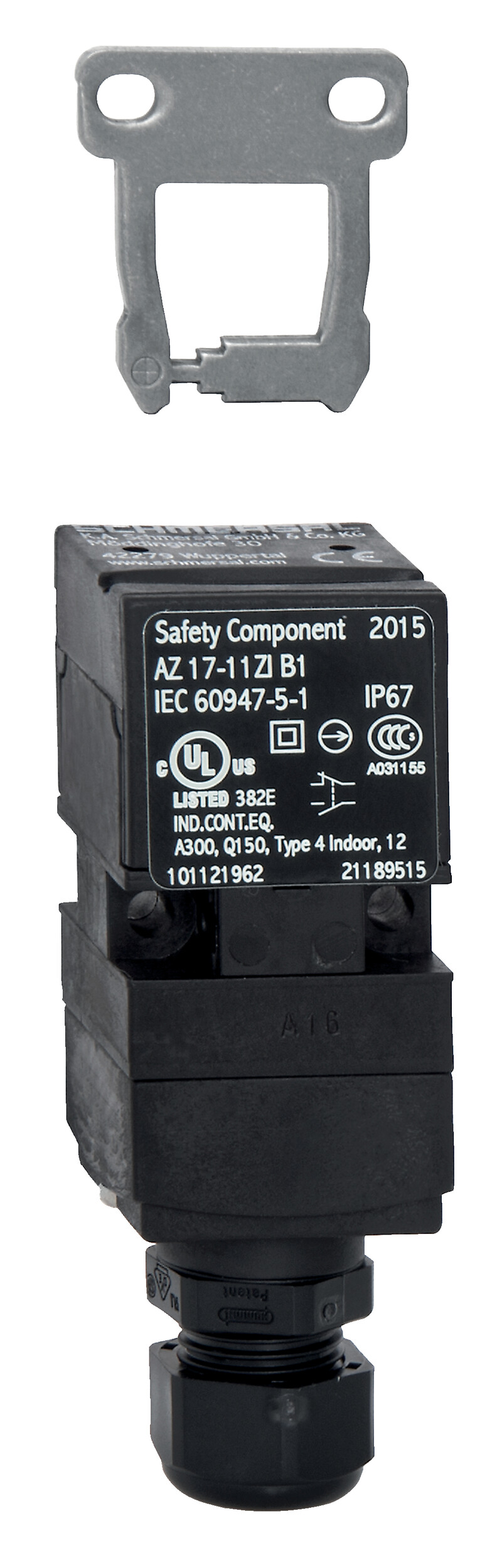

AZ 17-11ZRI B5 - 101136305
Elektromechaniczny wyłącznik bezpieczeństwa Schmersal, jeden zestyk NC i jeden NO, obudowa z tworzywa 30x60x30 mm, IP67, siła zatrzasku 30 N, kodowanie indywidualne, montaż śrubowy, temp. pracy -30...+80°C.
Parametry produktu
Opisy produktu
Najważniejsze parametry AZ 17-11ZRI B5 <strong>101136305</strong>
<ul>
<li>dławica kablowa M16</li>
<li>Obudowa z tworzywa termoplastycznego</li>
<li>z podwójną izolacją</li>
<li>długa żywotność</li>
<li>30 mm x 60 mm x 30 mm</li>
<li>mała obudowa</li>
<li>kodowanie indywidualne</li>
<li>Wysoki poziom kodowania wg ISO 14119</li>
<li>Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu</li>
<li>niewrażliwe na zabrudzenie</li>
<li>Załączona zaślepka uszczelniająca do otwórów</li>
<li>8 płaszczyzny aktywujące</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>AZ 17-11ZRI B5</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101136305</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661056470</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-26-02</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-26-02</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-26-02</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC002592</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC002592</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1</td></tr><tr><td colspan="2">Poziom kodowania zgodny z EN ISO 14119</td><td>Wysokie / duże</td></tr><tr><td colspan="2">Zasada działania</td><td>elektromechaniczne</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące</td></tr><tr><td colspan="2">Materiał aktywatora</td><td>Stal nierdzewna</td></tr><tr><td colspan="2">Ciężar brutto</td><td>100 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Wyższa siła zatrzaskująca</td><td>Tak</td></tr><tr><td colspan="2">Liczba kierunków aktywacji</td><td>2</td></tr><tr><td colspan="2">Liczba zestyków pomocniczych</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>1</td></tr><tr><td colspan="2">Liczba dławic kablowych</td><td>1</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1,EN IEC 60947-5-1</td></tr><tr><td colspan="2">Performance Level, up to</td><td>c</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>1</td></tr><tr><td colspan="2">B10D Normally-closed contact (NC)</td><td>2 000 000 operacji</td></tr><tr><td colspan="2">Note</td><td>Electrical life on request.</td></tr><tr><td colspan="2">B10D Normally-open contact (NO)</td><td>1 000 000 operacji</td></tr><tr><td colspan="2">Note</td><td>at 10% I<sub>e</sub> and ohmic load</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Klasyfikacja - wykluczenie błędu</th></tr><tr><td colspan="2">Uwaga:</td><td>Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.</td></tr><tr><td colspan="2">Poziom zapewnienia bezpieczeństwa</td><td>d</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>3</td></tr><tr><td colspan="2">Note</td><td>for 2-channel use and with suitable logic unit.</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>1 000 000 operacji</td></tr><tr><td colspan="2">Siła zatrzasku</td><td>30 N</td></tr><tr><td colspan="2">Skok wymuszonego rozwarcia</td><td>11 mm</td></tr><tr><td colspan="2">Positive break force per NC contact, minimum</td><td>17 N</td></tr><tr><td colspan="2">Szybkość najazdu, maksimum</td><td>2 m/s</td></tr><tr><td colspan="2">Montaż</td><td>Śruby</td></tr><tr><td colspan="2">Wykonanie śrub mocujących</td><td>2x M5</td></tr><tr><td colspan="2">Tightening torque of the fastening screws for the housing cover, minimum</td><td>0,7 Nm</td></tr><tr><td colspan="2">Tightening torque of the fastening screws for the housing cover, maximum</td><td>1 Nm</td></tr><tr><td colspan="2">Note</td><td>Torx T10</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Prowadzenie przewodów</td><td>M 16 x 1,5</td></tr><tr><td colspan="2">Konektor</td><td>IDC</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,75 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>1 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><td colspan="2">Allowed type of cable</td><td>flexible</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>30 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>30 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>85 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-30 ... +80 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-30 ... +85 °C</td></tr><tr><td colspan="2">Dopuszczalna wysokość ustawienia n.p.m., maksimum</td><td>2 000 m</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>250 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>4 kV</td></tr><tr><td colspan="2">Kategoria przepięcia</td><td>III</td></tr><tr><td colspan="2">Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1</td><td>3</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>10 A</td></tr><tr><td colspan="2">Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1</td><td>1 000 A</td></tr><tr><td colspan="2">Element przełączający</td><td>1 zestyk (NO), 1 zestyk (NC)</td></tr><tr><td colspan="2">Zasada przełączania</td><td>slow action, positive break NC contact</td></tr><tr><td colspan="2">Częstotliwość przełączania</td><td>2 000 /h</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr><tr><th colspan="3">Dane elektryczne - zestyki bezpieczeństwa</th></tr><tr><td colspan="2">Napięcie, kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania AC-15</td><td>4 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>4 A</td></tr><tr><th colspan="3">Dane elektryczne - zestyki pomocnicze</th></tr><tr><td colspan="2">Napięcie, kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania AC-15</td><td>4 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>4 A</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Niedostępne jako część zamienna,Slot cover for dust-proof covering of the opening not in use</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Ta metoda zakańczania (IDC) umożliwia proste podłączenie przewodów elastycznych bez konieczności stosowania końcówek kablowych,Aktywator nie jest dostępny oddzielnie.</td></tr>
