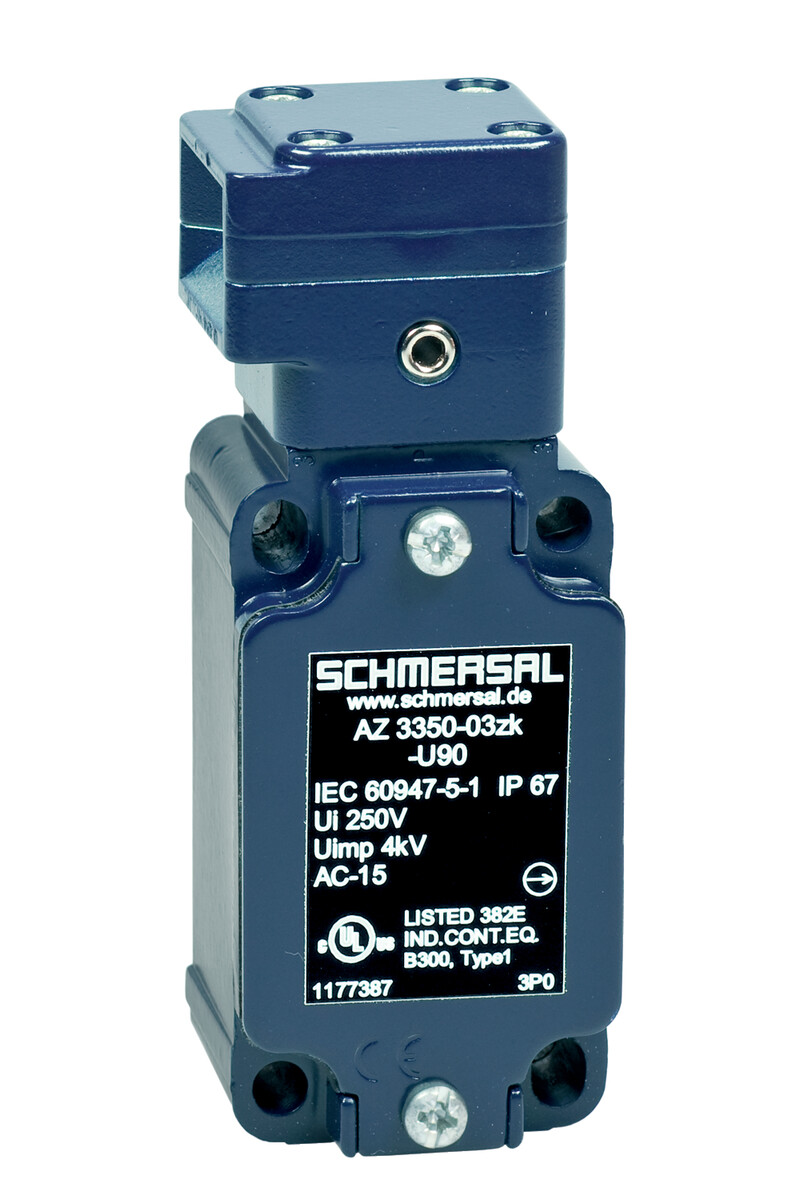

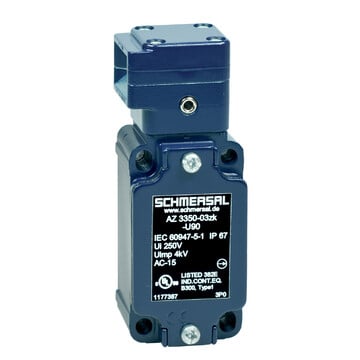

AZ 3350-03ZK-U90 - 151177387
Wyłącznik bezpieczeństwa Schmersal z głowicą obróconą o 90°, metalowa obudowa, siła ścinająca 15 000 N, IP67, wymiary 40,5×114×38 mm, prąd 10 A, zestyki NC, napięcie izolacji 250 VAC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZ 3350-03ZK-U90 151177387
- Obudowa metalowa
- Zamykanie klamką
- długa żywotność
- 40,5 mm x 114 mm x 38 mm
- Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZ 3350-03ZK-U90 | |
| Numer artykułu (Numer katalogowy) | 151177387 | |
| EAN (European Article Number) | 4030661308241 | |
| eCl@ss number, version 12.0 | 27-27-26-02 | |
| eCl@ss number, version 11.0 | 27-27-26-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
| ETIM number, version 7.0 | EC002592 | |
| ETIM number, version 6.0 | EC002592 | |
| Informacja dodatkowa (Klucz zamówieniowy) | Przy zamówieniu należy najpierw wybrać żądany wyłącznik bezpieczeństwa, a następnie system klamki. | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 230 g | |
| Dane ogólne - właściwości | ||
| Liczba dławic kablowych | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła ścinająca | 15 000 N | |
| Skok wymuszonego rozwarcia | 10,7 mm | |
| Positive break force per NC contact, minimum | 5 N | |
| Szybkość najazdu, maksimum | 0,2 m/s | |
| Montaż | Śruby | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | 1 x M20 | |
| Konektor | Terminale śrubowe,Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,75 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 38 mm | |
| Szerokość czujnika | 40,5 mm | |
| Wysokość czujnika | 114 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -30 ... +90 °C | |
| Storage and transport temperature | -40 ... +90 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 1 000 A | |
| Zasada przełączania | Zestyki wolno przełączające w układzie zakładkowym | |
| Częstotliwość przełączania | 1 200 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - zestyki bezpieczeństwa | ||
| Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
| Prąd, kategoria użytkowania AC-15 | 4 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 4 A | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
