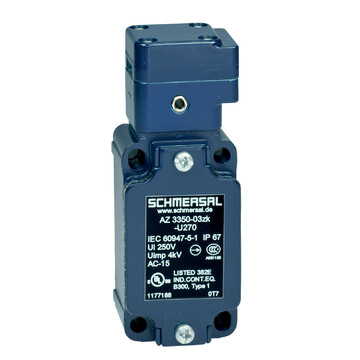

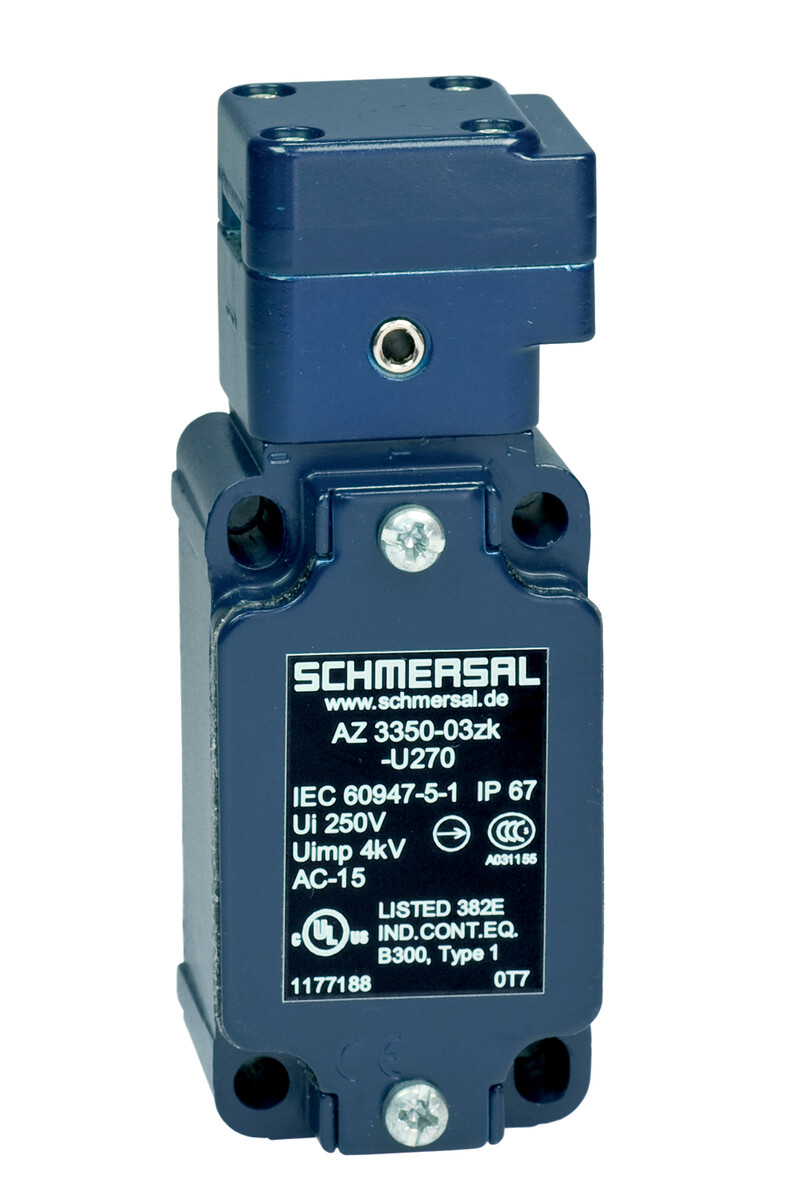

AZ 3350-12ZUEK - 101214053

Wyłącznik bezpieczeństwa Schmersal, aluminiowa obudowa, wymiary 40,5×114×38 mm, siła ścinająca 15 000 N, IP67, 2 styki NC, 1 styk NO, prąd 10 A, 1 wlot M20, napięcie izolacji 250 VAC.


Dodaj do porównania Usuń z porównania

77,15 €

94,89 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZ 3350-12ZUEK 101214053

  • 1 Wlot kablowy M 20 x 1.5
  • Obudowa metalowa
  • Zamykanie klamką
  • długa żywotność
  • 40,5 mm x 114 mm x 38 mm
  • Wysoki poziom niezawodności zestyków przy niskich napięciach i natężeniach prądu
Klucz zamówieniowy
Oznaczenie typu produktu AZ 3350-12ZUEK
Numer artykułu (Numer katalogowy) 101214053
EAN (European Article Number) 4030661397580
eCl@ss number, version 12.0 27-27-26-02
eCl@ss number, version 11.0 27-27-26-02
Numer eCl@ss, wersja 9.0 27-27-26-02
ETIM number, version 7.0 EC002592
ETIM number, version 6.0 EC002592
Informacja dodatkowa (Klucz zamówieniowy) Przy zamówieniu należy najpierw wybrać żądany wyłącznik bezpieczeństwa, a następnie system klamki.
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-15,EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Aluminium
Materiał powłoki obudowy malowane
Ciężar brutto 250 g
Dane ogólne - właściwości
Liczba kierunków aktywacji 1
Liczba zestyków pomocniczych 1
Liczba zestyków bezpieczeństwa 2
Liczba dławic kablowych 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 2 000 000 operacji
B10D Zestyk normalnie otwarty (NO) 1 000 000 operacji
Uwaga (zestyk normalnie otwarty B10D (NO)) przy 10% I<sub>e</sub> oraz obciążeniu oporowym
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Siła ścinająca 15 000 N
Skok wymuszonego rozwarcia 10,7 mm
Positive break force per NC contact, minimum 5 N
Szybkość najazdu, maksimum 0,2 m/s
Montaż Śruby
Mechanical data - Connection technique
Prowadzenie przewodów 1 x M20
Konektor Terminale śrubowe,Połączenie śrubowe M20 x 1.5
Przekrój kabla, minimalne 0,75 mm2
Przekrój kabla, maksimum 2,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Allowed type of cable solid single-wire,solid multi-wire,flexible
Dane mechaniczne - Wymiary
Długość czujnika 38 mm
Szerokość czujnika 40,5 mm
Wysokość czujnika 114 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -30 ... +90 °C
Storage and transport temperature -40 ... +90 °C
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 4 kV
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 1 000 A
Element przełączający zestyk (NO), zestyk (NC)
Zasada przełączania Zestyki wolno przełączające w układzie zakładkowym
Częstotliwość przełączania 1 200 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 4 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 4 A
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) AZ 3350-B1,AZ 3350-B5,AZ 3350-B1R,AZ 3350-B5R,AZ 3350-B6,AZ 3350-B6H
