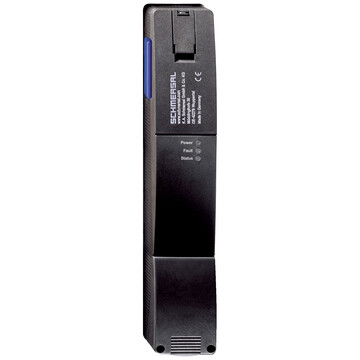

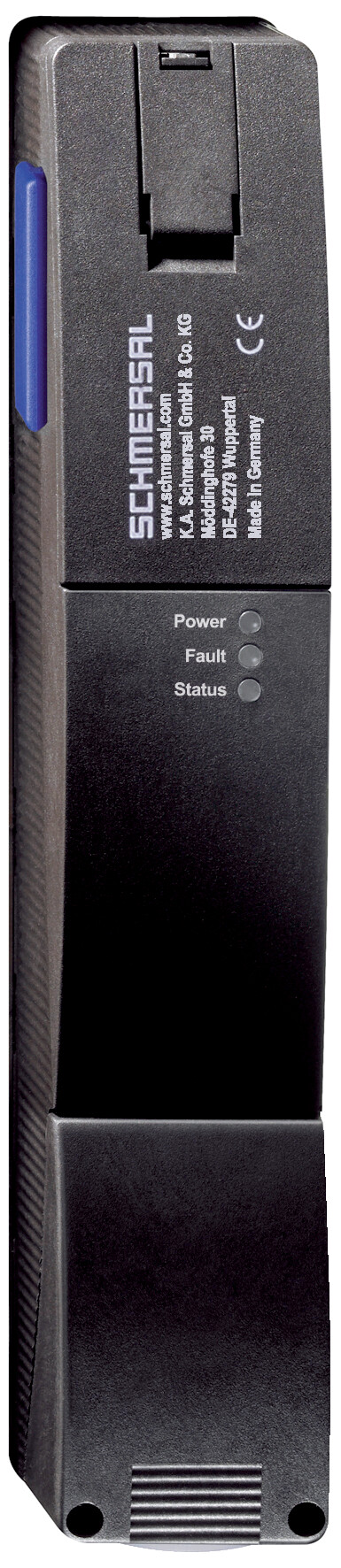

AZ201-I2-SK-T-1P2P - 103015818
Bezpieczny wyłącznik RFID Schmersal, IP66/IP67, połączenie śrubowe M20, diagnostyka LED, 2 styki bezpieczeństwa, długość 220 mm, napięcie 24 VDC, łańcuch czujników 200 m, poziom bezpieczeństwa e.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZ201-I2-SK-T-1P2P 103015818
- Wielokrotne kodowanie przy użyciu technologii RFID
- Wysoki poziom kodowania wg ISO 14119
- Obudowa z tworzywa termoplastycznego
- Technologia RFID dla opartej na potrzebach uzytkownika ochrony przed manipulacjami
- Maks. długość łańcucha czujników 200 m
- Okablowanie szeregowe z diagnostyką
- 3 diody LED pokazujące stan pracy
- Technologia czujnikowa pozwala na przesunięcie aktywatora w stosunku do blokady o ± 5 mm w pionie i ± 3 mm w poziomie
- odpowiednie dla osłon uchylnych i przesuwnych
- Inteligentna diagnostyka
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | AZ201-I2-SK-T-1P2P | |
| Numer artykułu (Numer katalogowy) | 103015818 | |
| EAN (European Article Number) | 4030661504322 | |
| eCl@ss number, version 12.0 | 27-27-26-02 | |
| eCl@ss number, version 11.0 | 27-27-26-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
| ETIM number, version 7.0 | EC002592 | |
| ETIM number, version 6.0 | EC002592 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
| Informacje ogólne | Kodowanie indywidualne, wielokrotnie programowalne | |
| Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
| Zasada działania | RFID, 125 kHz | |
| Transmitter output RFID, maximum | -6 dB/m | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas trwania zagrożenia, maksimum | 200 ms | |
| Czas reakcji aktywatora, maksimum | 100 ms | |
| Czas reakcji wejścia, maksimum | 0,5 ms | |
| Ciężar brutto | 403 g | |
| Dane ogólne - właściwości | ||
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Łączenie szeregowe | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 1,90 x 10?? /h | |
| Wartość PFD | 1,60 x 10?4 | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Siła zatrzasku | 30 N | |
| Szybkość najazdu, maksimum | 0,2 m/s | |
| Wykonanie śrub mocujących | 2 x M6 | |
| Tightening torque of the fastening screws for the housing cover, minimum | 0,7 Nm | |
| Tightening torque of the fastening screws for the housing cover, maximum | 1 Nm | |
| Note | Torx T10 | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Gwarantowana odległość przełączania „WŁ.” | 4 mm | |
| Odległość przełączania „WYŁ.” | 30 mm | |
| Histereza (Odległość wyłączania), maksimum | 1,5 mm | |
| Powtarzalność R | 0,5 mm | |
| Mechanical data - Connection technique | ||
| Length of sensor chain, maximum | 200 m | |
| Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
| Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | |
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,25 mm2 | |
| Przekrój kabla, maksimum | 1,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły, minimum | 23 AWG | |
| Przekrój żyły, maksimum | 15 AWG | |
| Wire cross-section | 23 ... 15 AWG | |
| Allowed type of cable | solid single-wire,solid multi-wire,flexible | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 50 mm | |
| Szerokość czujnika | 40 mm | |
| Wysokość czujnika | 220 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -25 ... +70 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wilgotność względna, maksimum | 93 % | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | III | |
| Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 50 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 700 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| External wire and device fuse rating | 4A gG | |
| Czas do gotowości, maksimum | 4 000 ms | |
| Częstotliwość wyłączania, minimalne | 1 Hz | |
| Dane elektryczne - bezpieczne wejścia cyfrowe | ||
| Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
| Progi przełączania wejść bezpieczeństwa | -3 V … 5 V (Low),15 V … 30 V (High) | |
| Pobór prądu wyjść bezpieczeństwa dla 24V | 5 mA | |
| Test pulse duration, maximum | 1 ms | |
| Test pulse interval, minimum | 100 ms | |
| Klasyfikacja ZVEI CB24I, ujście | C1 | |
| Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
| Electrical data - Safety digital outputs | ||
| Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 250 mA | |
| Wyjście bezpieczne | short-circuit proof, p-type | |
| Spadek napięcia Ud, maksimum | 4 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,25 A | |
| Test pulse interval, typical | 1000 ms | |
| Test pulse duration, maximum | 0,5 ms | |
| Klasyfikacja ZVEI CB24I, źródło | C2 | |
| Klasyfikacja ZVEI CB24I, ujście | C1,C2 | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Oznaczenie, wyjścia diagnostyczne | OUT | |
| Znamionowy prąd roboczy (wyjście diagnostyczne) | 50 mA | |
| Wykonanie | odporne na zwarcie, typu p | |
| Spadek napięcia Ud, maksimum | 4 V | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | Stan urządzenia: żółta dioda LED,Błąd / usterka: czerwona dioda LED,Napięcie zasilające UB: Zielona dioda LED | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | AZ/AZM201-B1,AZ/AZM201-B30 | |
