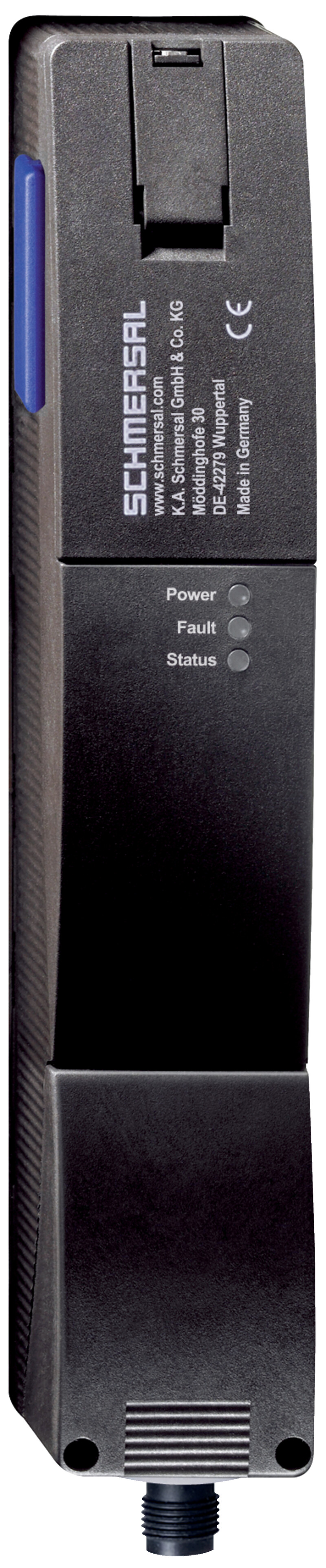

AZ201-I2-ST2-T-1P2P - 103015819
Bezpieczny wyłącznik RFID Schmersal z konektorem M12, IP66/IP67, diagnostyka LED, 2 styki bezpieczeństwa, długość 220 mm, napięcie 24 VDC, łańcuch czujników 200 m, poziom bezpieczeństwa e.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZ201-I2-ST2-T-1P2P 103015819
- Wielokrotne kodowanie przy użyciu technologii RFID
- Wysoki poziom kodowania wg ISO 14119
- Obudowa z tworzywa termoplastycznego
- Technologia RFID dla opartej na potrzebach uzytkownika ochrony przed manipulacjami
- Maks. długość łańcucha czujników 200 m
- Okablowanie szeregowe z diagnostyką
- 3 diody LED pokazujące stan pracy
- Technologia czujnikowa pozwala na przesunięcie aktywatora w stosunku do blokady o ± 5 mm w pionie i ± 3 mm w poziomie
- odpowiednie dla osłon uchylnych i przesuwnych
- Inteligentna diagnostyka
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | AZ201-I2-ST2-T-1P2P | |
Numer artykułu (Numer katalogowy) | 103015819 | |
EAN (European Article Number) | 4030661504339 | |
eCl@ss number, version 12.0 | 27-27-26-02 | |
eCl@ss number, version 11.0 | 27-27-26-02 | |
Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
ETIM number, version 7.0 | EC002592 | |
ETIM number, version 6.0 | EC002592 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-3,EN IEC 61508 | |
Informacje ogólne | Kodowanie indywidualne, wielokrotnie programowalne | |
Poziom kodowania zgodny z EN ISO 14119 | Wysokie / duże | |
Zasada działania | RFID, 125 kHz | |
Transmitter output RFID, maximum | -6 dB/m | |
Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Czas trwania zagrożenia, maksimum | 200 ms | |
Czas reakcji aktywatora, maksimum | 100 ms | |
Czas reakcji wejścia, maksimum | 0,5 ms | |
Ciężar brutto | 410 g | |
Dane ogólne - właściwości | ||
Detekcja zwarcia | Tak | |
Wykrywanie zwarcia | Tak | |
Łączenie szeregowe | Tak | |
Funkcje bezpieczeństwa | Tak | |
Zintegrowany wskaźnik, status | Tak | |
Liczba zestyków bezpieczeństwa | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
Performance Level, up to | e | |
Kategoria zgodnie z EN ISO 13849 | 4 | |
Wartość PFH | 1,90 x 10?? /h | |
Wartość PFD | 1,60 x 10?4 | |
Safety Integrity Level (SIL) | 3 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Siła zatrzasku | 30 N | |
Szybkość najazdu, maksimum | 0,2 m/s | |
Wykonanie śrub mocujących | 2 x M6 | |
Tightening torque of the fastening screws for the housing cover, minimum | 0,7 Nm | |
Tightening torque of the fastening screws for the housing cover, maximum | 1 Nm | |
Note | Torx T10 | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Gwarantowana odległość przełączania „WŁ.” | 4 mm | |
Odległość przełączania „WYŁ.” | 30 mm | |
Histereza (Odległość wyłączania), maksimum | 1,5 mm | |
Powtarzalność R | 0,5 mm | |
Mechanical data - Connection technique | ||
Length of sensor chain, maximum | 200 m | |
Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | |
Konektor | Konektor M12, 8-polowy | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 50 mm | |
Szerokość czujnika | 40 mm | |
Wysokość czujnika | 220 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP66,IP67 | |
Ambient temperature | -25 ... +70 °C | |
Storage and transport temperature | -25 ... +85 °C | |
Wilgotność względna, maksimum | 93 % | |
Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Ocena zabezpieczenia | III | |
Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 32 VDC | |
Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
Kategoria przepięcia | III | |
Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
Dane elektryczne | ||
Operating voltage | 24 VDC -15 % / +10 % | |
No-load supply current I0, typical | 50 mA | |
Rated operating voltage | 24 VDC | |
Prąd znamionowy | 700 mA | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
External wire and device fuse rating | 2 A gG | |
Czas do gotowości, maksimum | 4 000 ms | |
Częstotliwość wyłączania, minimalne | 1 Hz | |
Dane elektryczne - bezpieczne wejścia cyfrowe | ||
Oznaczenie, wejścia bezpieczeństwa | X1 and X2 | |
Progi przełączania wejść bezpieczeństwa | -3 V … 5 V (Low),15 V … 30 V (High) | |
Pobór prądu wyjść bezpieczeństwa dla 24V | 5 mA | |
Test pulse duration, maximum | 1 ms | |
Test pulse interval, minimum | 100 ms | |
Klasyfikacja ZVEI CB24I, ujście | C1 | |
Klasyfikacja ZVEI CB24I, źródło | C1,C2,C3 | |
Electrical data - Safety digital outputs | ||
Oznaczenie, wyjścia bezpieczeństwa | Y1 and Y2 | |
Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 250 mA | |
Wyjście bezpieczne | short-circuit proof, p-type | |
Spadek napięcia Ud, maksimum | 4 V | |
Prąd szczątkowy | 0,5 mA | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 0,25 A | |
Test pulse interval, typical | 1000 ms | |
Test pulse duration, maximum | 0,5 ms | |
Klasyfikacja ZVEI CB24I, źródło | C2 | |
Klasyfikacja ZVEI CB24I, ujście | C1,C2 | |
Dane elektryczne - wyjście diagnostyczne | ||
Oznaczenie, wyjścia diagnostyczne | OUT | |
Znamionowy prąd roboczy (wyjście diagnostyczne) | 50 mA | |
Wykonanie | odporne na zwarcie, typu p | |
Spadek napięcia Ud, maksimum | 4 V | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 0,05 A | |
Wskaźnik stanu | ||
Uwaga (Wskaźnik stanu LED) | Stan urządzenia: żółta dioda LED,Błąd / usterka: czerwona dioda LED,Napięcie zasilające UB: Zielona dioda LED | |
Układ zestyków | ||
STYK 1 | A1 Napięcie zasilania UB | |
STYK 2 | X1 Wejście bezpieczne 1 | |
STYK 3 | A2 GND | |
STYK 4 | Y1 Wyjście bezpieczne 1 | |
STYK 5 | OUT Wyjście diagnostyczne | |
STYK 6 | X2 Wejście bezpieczne 2 | |
STYK 7 | Y2 Wyjście bezpieczne 2 | |
STYK 8 | n.c. | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Akcesoria | ||
Zalecenie (aktywator) | AZ/AZM201-B1,AZ/AZM201-B30 |
