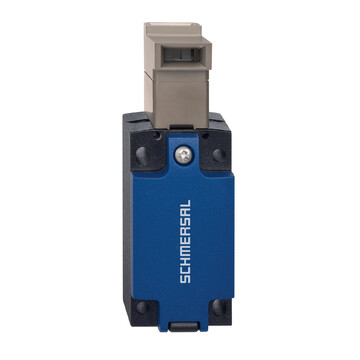

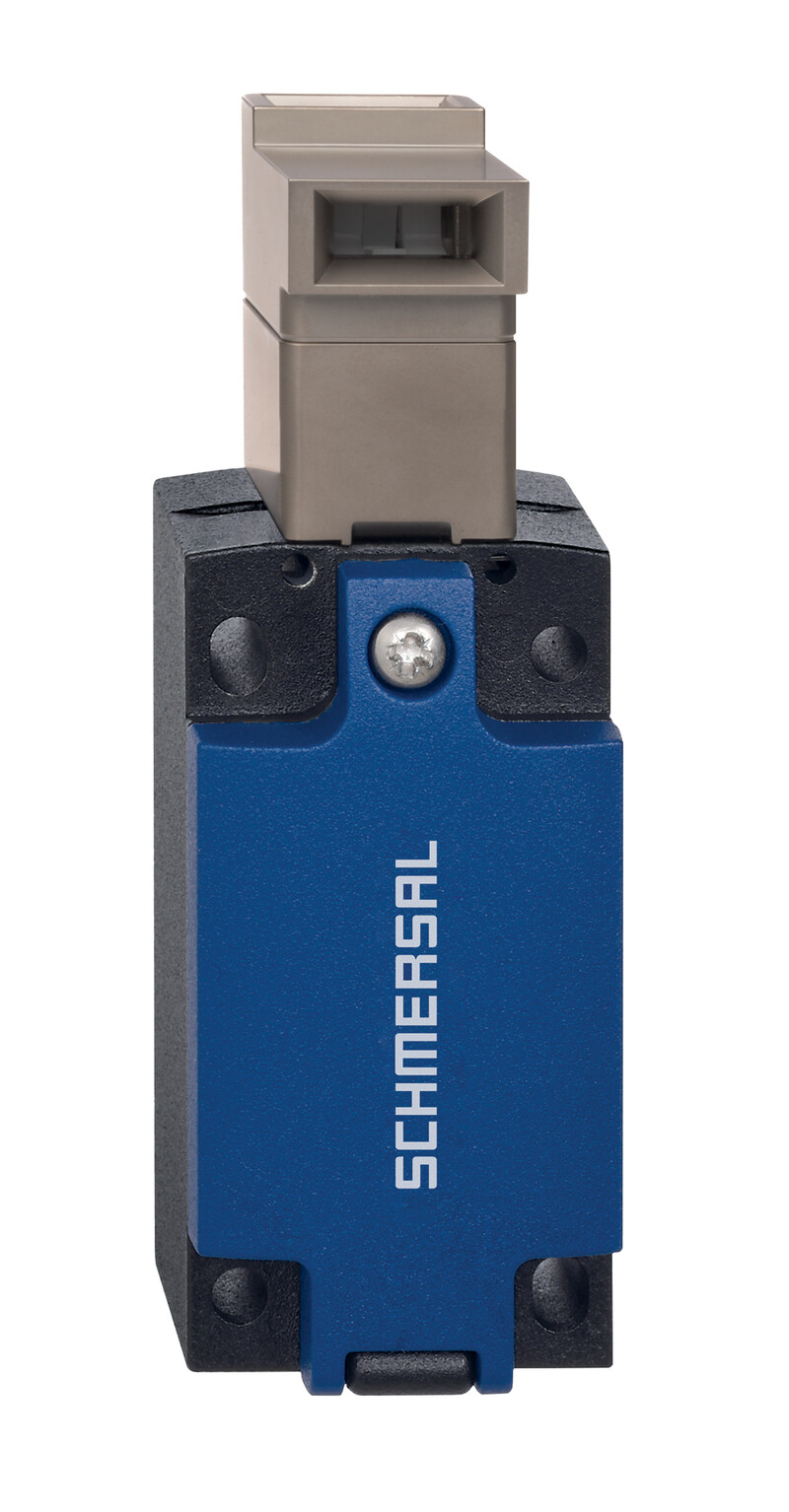

AZ315-T02 - 103049878

Elektromechaniczny wyłącznik bezpieczeństwa Schmersal, metalowa obudowa, IP66/IP67, siła zatrzasku 12 N, 2 zestyki NC, zaciski śrubowe, montaż śrubami, wymiary 113,8x40x37 mm, temperatura pracy -30...+80°C.


Dodaj do porównania Usuń z porównania

58,00 €

71,34 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry AZ315-T02 103049878

  • Budowa zgodnie z EN 50041
  • Obudowa metalowa
  • Głowicę można obracać w krokach co 4 x 90°
  • Różne warianty styków
  • Siła zatrzasku 12N lub 30N w zależności od wariantu
Klucz zamówieniowy
Oznaczenie typu produktu AZ315-T02
Numer artykułu (Numer katalogowy) 103049878
EAN (European Article Number) 4030661625478
eCl@ss number, version 12.0 27-27-06-10
eCl@ss number, version 11.0 27-27-06-10
Numer eCl@ss, wersja 9.0 27-27-06-10
ETIM number, version 7.0 EC002592
ETIM number, version 6.0 EC002592
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania elektromechaniczne
Materiał obudowy Metal, Odlew ciśnieniowy cynkowy
Materiał powłoki obudowy malowane
Ciężar brutto 419 g
Dane ogólne - właściwości
Liczba zestyków bezpieczeństwa 2
Liczba dławic kablowych 1
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Performance Level, up to c
Kategoria zgodnie z EN ISO 13849 1
B10D Normally-closed contact (NC) 2 000 000 operacji
B10D Normally-open contact (NO) 1 000 000 operacji
Note at 10% I<sub>e</sub> and ohmic load
Żywotność 20 Rok(lata)
Klasyfikacja - wykluczenie błędu
Uwaga: Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją.
Poziom zapewnienia bezpieczeństwa d
Kategoria zgodnie z EN ISO 13849 3
Note for 2-channel use and with suitable logic unit.
Dane mechaniczne
Żywotność mechaniczna, najmniejszy 1 000 000 operacji
Siła zatrzasku 12 N
Skok wymuszonego rozwarcia 5 mm
Positive break force per NC contact, minimum 10 N
Siła wymuszonego rozwarcia, minimalne 20 N
Szybkość najazdu, maksimum 0,2 m/s
Montaż Śruby
Wykonanie śrub mocujących 2x M4
Tightening torque of the fixing screws 2 Nm
Tightening torque of the fastening screws for the housing cover 2,6 Nm
Mechanical data - Connection technique
Termination Screw terminals M20 x 1.5
Prowadzenie przewodów 1 x M20 x 1,5
Konektor Terminale śrubowe
Przekrój kabla, minimalne 0,34 mm2
Przekrój kabla, maksimum 1,5 mm2
Uwaga (przekrój przyłącza) Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.
Tightening torque of electrical connection, minimum 0,6 Nm
Moment dokręcania przyłącza elektrycznego, maksimum 0,8 Nm
Uwaga (wpust kablowy) Settle length of the conductor: 5...6mm
Allowed type of cable solid single-wire,solid multi-wire,flexible
Dane mechaniczne - Wymiary
Długość czujnika 37 mm
Szerokość czujnika 40 mm
Wysokość czujnika 113,8 mm
Warunki otoczenia
Stopień ochrony IP66,IP67
Ambient temperature -30 ... +80 °C
Storage and transport temperature -40 ... +85 °C
Dopuszczalna wysokość ustawienia n.p.m., maksimum 2 000 m
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 250 VAC
Znamionowe napięcie udarowe wytrzymywane 4 kV
Kategoria przepięcia I
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 3
Dane elektryczne
Znamionowy prąd cieplny 10 A
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 400 A
Element przełączający 2 zestyki (NC)
Uwaga (element przełączający) Zestyk przełączny z podwójnym odstępem, typ Zb lub 3 zestyki NC z galwanicznie rozdzielonymi mostkami zestyków
Zasada przełączania slow action, positive break NC contact
Częstotliwość przełączania 1 200 /h
Materiał zestyków, elektrycznych Srebro
Dane elektryczne - zestyki bezpieczeństwa
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 3 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 3 A
Dane elektryczne - zestyki pomocnicze
Napięcie, kategoria użytkowania AC-15 230 VAC
Prąd, kategoria użytkowania AC-15 3 A
Napięcie, kategoria użytkowania DC-13 24 VDC
Prąd, kategoria użytkowania DC-13 3 A
Pozostałe dane
Uwaga (zastosowania aplikacyjne) przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.,Slot cover for dust-proof covering of the opening not in use
