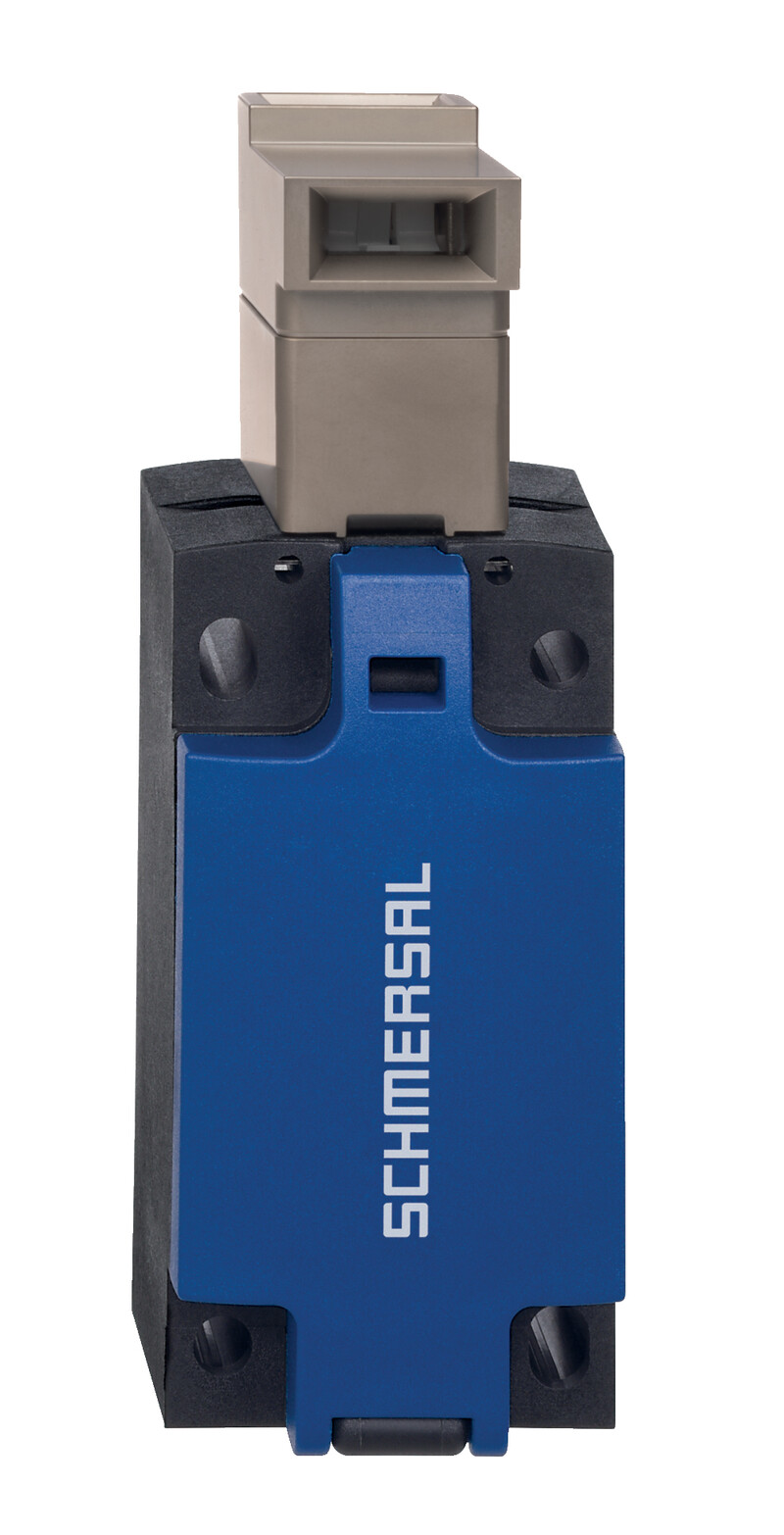

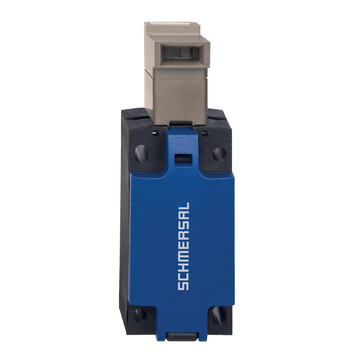

AZ316-T02 - 103053365
Elektromechaniczny wyłącznik bezpieczeństwa Schmersal, obudowa tworzywowa, stopień ochrony IP66/IP67, 2 zestyki NC, siła zatrzasku 12 N, napięcie izolacji 250 V, prąd 10 A, głowica obracana 4 x 90°.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry AZ316-T02 103053365
- Obudowa z tworzywa sztucznego z odchylaną pokrywą zatrzaskową
- Budowa zgodnie z EN 50041
- Głowicę można obracać w krokach co 4 x 90°
- Różne warianty styków
- Siła zatrzasku 12N lub 30N w zależności od wariantu
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | AZ316-T02 | |
Numer artykułu (Numer katalogowy) | 103053365 | |
EAN (European Article Number) | 4030661634470 | |
eCl@ss number, version 12.0 | 27-27-06-10 | |
eCl@ss number, version 11.0 | 27-27-06-10 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-10 | |
ETIM number, version 7.0 | EC002592 | |
ETIM number, version 6.0 | EC002592 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN ISO 13849-1,EN ISO 14119,EN IEC 60947-5-1 | |
Poziom kodowania zgodny z EN ISO 14119 | niskie | |
Zasada działania | elektromechaniczne | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Ciężar brutto | 183 g | |
Dane ogólne - właściwości | ||
Liczba zestyków bezpieczeństwa | 2 | |
Liczba dławic kablowych | 1 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Performance Level, up to | c | |
Kategoria zgodnie z EN ISO 13849 | 1 | |
B10D Normally-closed contact (NC) | 2 000 000 operacji | |
B10D Normally-open contact (NO) | 1 000 000 operacji | |
Note | at 10% I<sub>e</sub> and ohmic load | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja - wykluczenie błędu | ||
Uwaga: | Możliwość zastosowania po dokonaniu wykluczenia błędów w postaci niebezpiecznego uszkodzenia 1-kanałowej mechaniki i odpowiednim zabezpieczeniu przed manipulacją. | |
Poziom zapewnienia bezpieczeństwa | d | |
Kategoria zgodnie z EN ISO 13849 | 3 | |
Note | for 2-channel use and with suitable logic unit. | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Siła zatrzasku | 12 N | |
Skok wymuszonego rozwarcia | 5 mm | |
Positive break force per NC contact, minimum | 10 N | |
Siła wymuszonego rozwarcia, minimalne | 20 N | |
Szybkość najazdu, maksimum | 0,2 m/s | |
Montaż | Śruby | |
Wykonanie śrub mocujących | 2x M4 | |
Tightening torque of the fixing screws | 1,2 Nm | |
Mechanical data - Connection technique | ||
Termination | Screw terminals M20 x 1.5 | |
Prowadzenie przewodów | 1 x M20 x 1,5 | |
Konektor | Terminale śrubowe | |
Przekrój kabla, minimalne | 0,34 mm2 | |
Przekrój kabla, maksimum | 1,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Tightening torque of electrical connection, minimum | 0,6 Nm | |
Moment dokręcania przyłącza elektrycznego, maksimum | 0,8 Nm | |
Uwaga (wpust kablowy) | Settle length of the conductor: 5...6mm | |
Allowed type of cable | solid single-wire,solid multi-wire,flexible | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 37 mm | |
Szerokość czujnika | 40 mm | |
Wysokość czujnika | 113,8 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP66,IP67 | |
Ambient temperature | -30 ... +80 °C | |
Storage and transport temperature | -40 ... +85 °C | |
Dopuszczalna wysokość ustawienia n.p.m., maksimum | 2 000 m | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Kategoria przepięcia | I | |
Stopień zanieczyszczenia zgodnie z IEC/EN 60664-1 | 3 | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 400 A | |
Element przełączający | 2 zestyki (NC) | |
Uwaga (element przełączający) | Zestyk przełączny z podwójnym odstępem, typ Zb lub 3 zestyki NC z galwanicznie rozdzielonymi mostkami zestyków | |
Zasada przełączania | slow action, positive break NC contact | |
Częstotliwość przełączania | 1 200 /h | |
Materiał zestyków, elektrycznych | Srebro | |
Dane elektryczne - zestyki bezpieczeństwa | ||
Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
Prąd, kategoria użytkowania AC-15 | 3 A | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 3 A | |
Dane elektryczne - zestyki pomocnicze | ||
Napięcie, kategoria użytkowania AC-15 | 230 VAC | |
Prąd, kategoria użytkowania AC-15 | 3 A | |
Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
Prąd, kategoria użytkowania DC-13 | 3 A | |
Pozostałe dane | ||
Uwaga (zastosowania aplikacyjne) | przesuwna osłona bezpieczeństwa,osłona zdejmowana,uchylna osłona bezpieczeństwa | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately.,Slot cover for dust-proof covering of the opening not in use |
