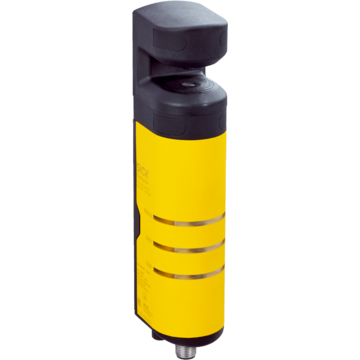

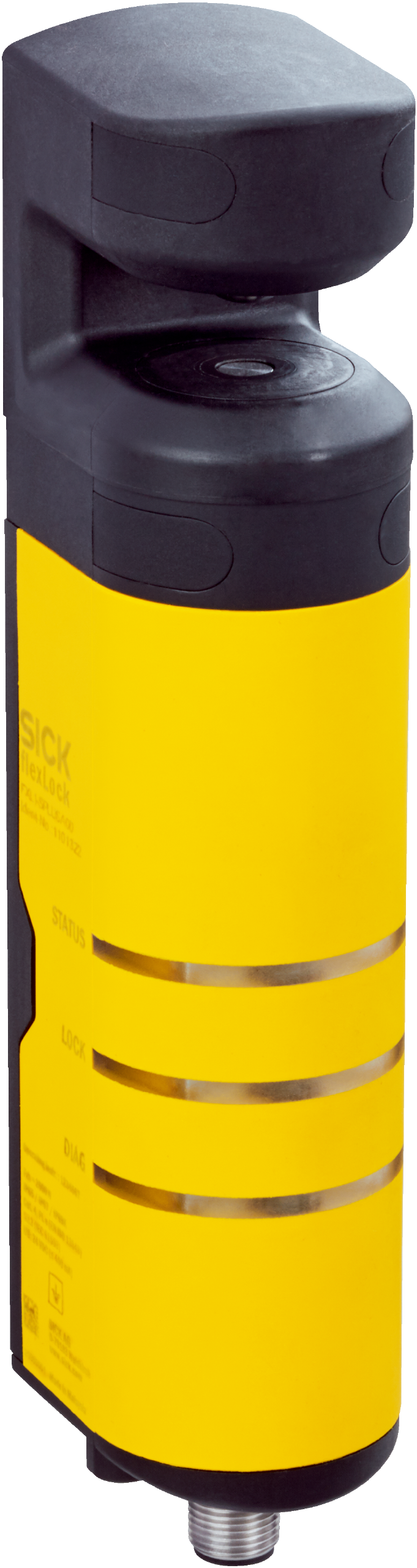

FXL1-SPLMAA00 - 1101325
Wyłącznik bezpieczeństwa SICK flexLock RFID, blokowanie power to lock, uniwersalne kodowanie, siła blokująca 30 N, IP65/IP67/IP69K, brak odblokowania, PL e, VISTAL.
Parametry produktu
                    Czas dostawy gdy brak na magazynie

                                                                    2-3 tygodnie

                    Gwarancja

                                                                    12

                    Producent
                Opisy produktu
Wyłącznik bezpieczeństwa, flexLock, FXL1-SPLMAA00, Zasada blokowania: Power to lock, Przełączanie OSSD: Monitorowanie aktuatora, Przełączanie wyjścia sygnalizacyjnego: Monitorowanie aktuatora, Kodowanie: Uniwersalnie kodowane, Odblokowanie pomocnicze: nie, Odblokowanie ewakuacyjne: nie, Siła blokująca: 30 N
| Cechy | ||
|---|---|---|
| Typ czujnika | RFID | |
| Zasada blokowania | Power to lock | |
| Kodowanie | Uniwersalnie kodowane | |
| Siła trzymająca F<sub>max</sub> | ||
| Elastyczny aktuator | 4.100 N (EN ISO 14119) | |
| Aktuator stały (z przodu) | 3.630 N (EN ISO 14119) | |
| Aktuator stały (z boku) | 3.510 N (EN ISO 14119) | |
| Siła trzymająca F<sub>Zh</sub> | ||
| Elastyczny aktuator | 3.150 N (EN ISO 14119) | |
| Aktuator stały (z przodu) | 2.790 N (EN ISO 14119) | |
| Aktuator stały (z boku) | 2.700 N (EN ISO 14119) | |
| Siła napędowa | 20 N | |
| Siła blokująca | 30 N | |
| Siła pokonywana przy odblokowywaniu | ≤ 25 N | |
| Częstotliwość aktywacji | ≤ 1 Hz | |
| Prędkość rozruchowa | ≤ 20 m/min | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL e (EN ISO 13849) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 9,55 x 10-9 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Rodzaj konstrukcji | Rodzaj konstrukcji 4 (EN ISO 14119) | |
| Poziom kodowania aktywatora | Niski poziom kodowania (EN ISO 14119) | |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno półprzewodnikowe wyjście bezpieczeństwa (OSSD) jest wyłączone. | |
| Interfejsy | ||
| Typ przyłącza | ||
| Materiał nakrętki kołpakowej | Stal nierdzewna | |
| Wskaźniki | ||
| Wskaźnik diagnostyki | Tak | |
| Wskaźnik “Stan” | Tak | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (IEC 61140) | |
| Stopień zanieczyszczenia | 3 (IEC 60947-1) | |
| Klasyfikacja wg cULus | Class 2 | |
| Kategoria użytkowa | DC-13 (IEC 60947-5-3) | |
| Znamionowe napięcie izolacji Ui | 32 V | |
| Napięcie znamionowe udarowe wytrzymywane Uimp | 1.500 V | |
| Napięcie zasilania UV | 24 V DC (19,2 V DC ... 28,8 V DC) | |
| Pobór prądu | ||
| Urządzenie ryglujące odblokowane | 65 mA | |
| Urządzenie ryglujące zablokowane | 125 mA | |
| Wartość szczytowa prądu | 800 mA, 200 ms | |
| Rodzaj wyjścia | ||
| Wyjścia bezpieczeństwa | 2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego | |
| Prąd wyjściowy | ||
| Wyjścia bezpieczeństwa | ≤ 100 mA | |
| Wyjścia sygnalizacyjne | ≤ 50 mA | |
| Napięcie wyjściowe | UV - 2 V DC ... UV | |
| Czas odpowiedzi | ≤ 150 ms | |
| Czas aktywacji | ≤ 350 ms | |
| Czas ryzyka | 150 ms | |
| Czas do załączenia | 3 s | |
| Zasada blokowania | Power to lock | |
| Mechanika | ||
| Masa | 535 g | |
| Materiał | ||
| Obudowa | VISTAL® | |
| Uchwyt kulowy | Stal nierdzewna | |
| Języczek wtykowy aktuatora | Stal nierdzewna | |
| Złącza wtykowe | Stal nierdzewna | |
| Żywotność mechaniczna | 1 x 106 przełączeń | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP65, IP67, IP69K (IEC 60529, IEC 60529, IEC 20653) | |
| Temperatura otoczenia pracy | –20 °C ... +55 °C | |
| Temperatura składowania | –25 °C ... +70 °C | |
| Względna wilgotność powietrza | 10 % ... 95 %, przy 40 °C (IEC 60068) | |
| Odporność na drgania | 10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6) | |
| Odporność na wstrząsy | 30 g, 11 ms (EN 60068-2-27) | |
| EMC | EN IEC 61326-3-1 EN IEC 60947-5-2 EN IEC 60947-5-3 EN 300330 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| Certyfikat Third party | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272603 | |
| ECLASS 5.1.4 | 27272603 | |
| ECLASS 6.0 | 27272603 | |
| ECLASS 6.2 | 27272603 | |
| ECLASS 7.0 | 27272603 | |
| ECLASS 8.0 | 27272603 | |
| ECLASS 8.1 | 27272603 | |
| ECLASS 9.0 | 27272603 | |
| ECLASS 10.0 | 27272603 | |
| ECLASS 11.0 | 27272603 | |
| ECLASS 12.0 | 27272603 | |
| ETIM 5.0 | EC002593 | |
| ETIM 6.0 | EC002593 | |
| ETIM 7.0 | EC002593 | |
| ETIM 8.0 | EC002593 | |
| UNSPSC 16.0901 | 39122205 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.724 kg | |
| Masa jednostkowa netto | 0.724 kg | |
| Jednostka objętości | 2949.75 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084511806 | |
