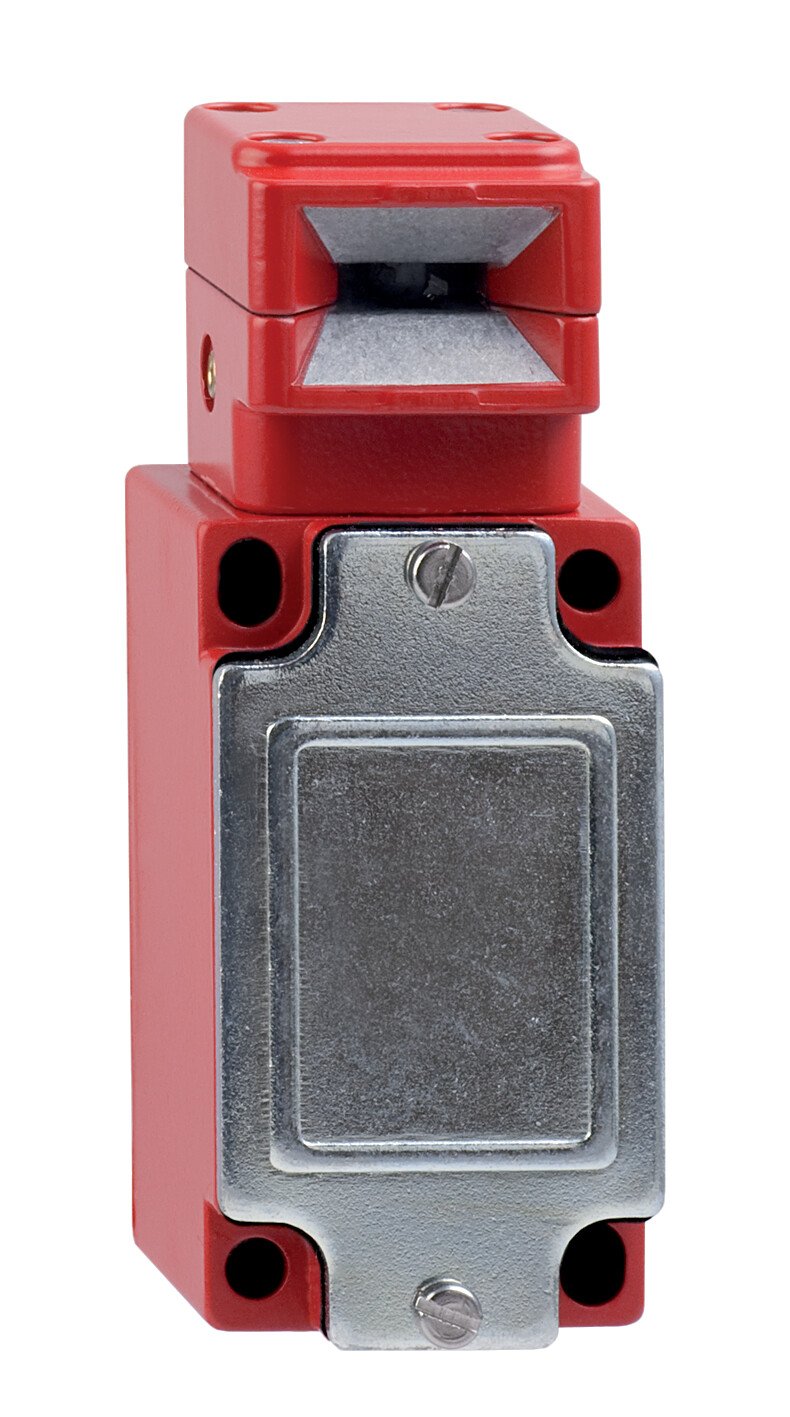

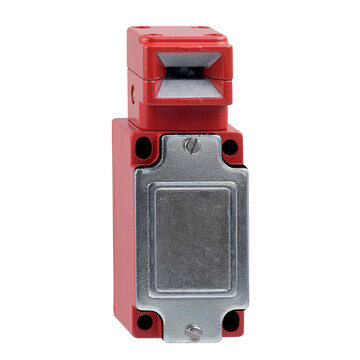

SHG01.103/90 - 101009662
Wyłącznik bezpieczeństwa Schmersal, metalowa obudowa aluminiowa 40x108,5x43 mm, 1 styk NC i 1 NO, stopień ochrony IP67, żywotność 20 lat, prąd 10A, napięcie izolacji 400V, temperatura pracy -25...+70°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry SHG01.103/90 101009662
- Głowica umieszczona z przodu
- Obudowa metalowa
- 40 mm x 108,5 mm x 43 mm
- długa żywotność
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | SHG01.103/90 | |
| Numer artykułu (Numer katalogowy) | 101009662 | |
| EAN (European Article Number) | 4030661520971 | |
| eCl@ss number, version 12.0 | 27-27-26-02 | |
| eCl@ss number, version 11.0 | 27-27-26-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
| ETIM number, version 7.0 | EC002592 | |
| ETIM number, version 6.0 | EC002592 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-15,EN ISO 14119,EN IEC 60947-5-1 | |
| Materiał obudowy | Aluminium | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 285 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków pomocniczych | 1 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| B10D Zestyk normalnie otwarty (NO) | 1 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Skok wymuszonego rozwarcia | 11 mm | |
| Siła wymuszonego rozwarcia, minimalne | 5 N | |
| Uwaga (siła wymuszonego rozwarcia) | na każdy zestyk rozwierny | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 0,5 mm2 | |
| Przekrój kabla, maksimum | 2,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 43 mm | |
| Szerokość czujnika | 40 mm | |
| Wysokość czujnika | 108,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +70 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 400 V | |
| Znamionowe napięcie udarowe wytrzymywane | 2,5 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 10 A | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 8 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 5 A | |
| Element przełączający | zestyk (NO), zestyk (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Materiał zestyków, elektrycznych | Srebro | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
