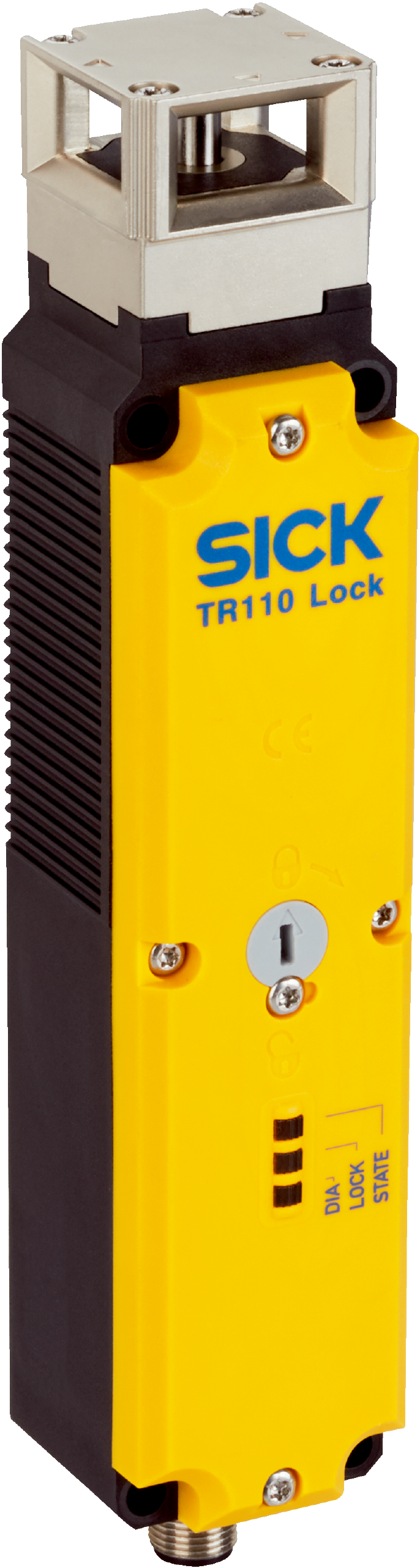

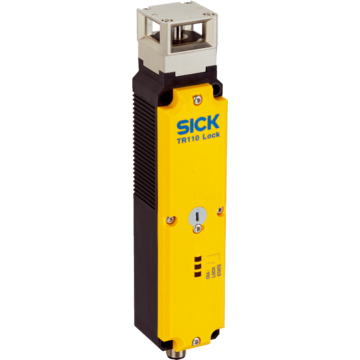

TR110-SLUFL00 - 6044633
Wyłącznik bezpieczeństwa RFID SICK, IP67/IP69K, Power to lock, Flexi Loop, złącze M12 8-pin, siła blokowania 20 N, wysoki kod, brak ewakuacji, PL e, SIL 3.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Wyłącznik bezpieczeństwa, TR110 Lock, TR110-SLUFL00, Zasada blokowania: Power to lock, Typ przyłącza – szczegóły: Złącze wtykowe, M12, 8-biegunowe, Bezpieczna kaskada czujników: Z Flexi Loop (z diagnostyką), Odblokowanie ewakuacyjne: nie, Przyciski: nie
| Cechy | ||
|---|---|---|
| Typ czujnika | RFID | |
| Zasada blokowania | Power to lock | |
| Kodowanie | Jednoznaczne kodowane | |
| Siła trzymająca F<sub>max</sub> | ||
| Z prostym aktywatorem | 3.900 N (EN ISO 14119) | |
| Z kątowym aktywatorem | 1.500 N (EN ISO 14119) | |
| Z aktywatorem promieniowym | 2.600 N (EN ISO 14119) | |
| Siła trzymająca F<sub>Zh</sub> | ||
| Z prostym aktywatorem | 3.000 N (EN ISO 14119) | |
| Z kątowym aktywatorem | 1.100 N (EN ISO 14119) | |
| Z aktywatorem promieniowym | 2.000 N (EN ISO 14119) | |
| Siła napędowa | ≥ 10 N | |
| Siła blokująca | 20 N | |
| Siła pokonywana przy odblokowywaniu | ≤ 20 N | |
| Częstotliwość aktywacji | ≤ 0,5 Hz | |
| Prędkość rozruchowa | ≤ 20 m/min | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508) | |
| Kategoria | Kategoria 4 (EN ISO 13849) | |
| Poziom zapewnienia bezpieczeństwa | PL e (EN ISO 13849) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 4,1 x 10-9 | |
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849) | |
| Rodzaj konstrukcji | Rodzaj konstrukcji 4 (EN ISO 14119) | |
| Poziom kodowania aktywatora | Wysoki poziom kodowania (EN ISO 14119) | |
| Bezpieczny stan w przypadku usterki | Co najmniej jedno półprzewodnikowe wyjście bezpieczeństwa (OSSD) jest wyłączone. | |
| Interfejsy | ||
| Typ przyłącza | ||
| Materiał nakrętki kołpakowej | Mosiądz | |
| Wskaźniki | ||
| Wskaźnik diagnostyki | Tak | |
| Wskaźnik “Stan” | Tak | |
| Instalacja elektryczna | ||
| Klasa ochrony | III (IEC 61140) | |
| Stopień zanieczyszczenia | 3 (EN 60947-1) | |
| Klasyfikacja wg cULus | Class 2 | |
| Kategoria użytkowa | DC-13 (IEC 60947-5-1) | |
| Znamionowy prąd roboczy / napięcie robocze | 150 mA (24 V DC) | |
| Znamionowe napięcie izolacji Ui | 50 V | |
| Napięcie znamionowe udarowe wytrzymywane Uimp | 500 V | |
| Napięcie zasilania U<sub>V</sub> | ||
| Czujnik | 24 V DC (20,4 V DC ... 27,6 V DC) | |
| Elektromagnes | 24 V DC (20,4 V DC ... 26,4 V DC) | |
| Pobór prądu | ||
| Czujnik | 40 mA | |
| Elektromagnes | 400 mA | |
| Rodzaj wyjścia | ||
| Wyjścia bezpieczeństwa | 2 wyjścia półprzewodnikowe (OSSD), przełączanie p, odporne na zwarcie | |
| Wyjścia sygnalizacyjne | Przełączanie p, odporny na zwarcie | |
| Prąd wyjściowy | ||
| Wyjścia bezpieczeństwa | 1 mA ... 150 mA | |
| Wyjścia sygnalizacyjne | 1 mA ... 50 mA | |
| Pobór mocy magnesu | 6 W | |
| Czas do załączenia magnesu | 100 % | |
| Czas odpowiedzi | ≤ 260 ms | |
| Czas aktywacji | 400 ms | |
| Czas do załączenia | 1 s | |
| Czas odchylenia | 10 ms (EN IEC 60947-5-3) | |
| Zasada blokowania | Power to lock | |
| Mechanika | ||
| Masa | 0,42 kg | |
| Materiał | ||
| Głowica przełącznika | Cynkowy odlew ciśnieniowy | |
| Obudowa | Tworzywa termoplastyczne, wzmocnione włóknem szklanym | |
| Złącza wtykowe | Mosiądz niklowany | |
| Żywotność mechaniczna | 1 x 106 przełączeń | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 (EN 60529) IP69K |
|
| Temperatura otoczenia pracy | –20 °C ... +55 °C | |
| Odporność na drgania | 10 Hz ... 55 Hz (IEC 60068-2-6) | |
| Odporność na wstrząsy | 30 g, 11 ms (EN 60068-2-27) | |
| EMC | EN IEC 60947-5-3 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27272603 | |
| ECLASS 5.1.4 | 27272603 | |
| ECLASS 6.0 | 27272603 | |
| ECLASS 6.2 | 27272603 | |
| ECLASS 7.0 | 27272603 | |
| ECLASS 8.0 | 27272603 | |
| ECLASS 8.1 | 27272603 | |
| ECLASS 9.0 | 27272603 | |
| ECLASS 10.0 | 27272603 | |
| ECLASS 11.0 | 27272603 | |
| ECLASS 12.0 | 27272603 | |
| ETIM 5.0 | EC002593 | |
| ETIM 6.0 | EC002593 | |
| ETIM 7.0 | EC002593 | |
| ETIM 8.0 | EC002593 | |
| UNSPSC 16.0901 | 39122205 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.576 kg | |
| Masa jednostkowa netto | 0.576 kg | |
| Jednostka objętości | 1458 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
