TZG03/110 - 101023564

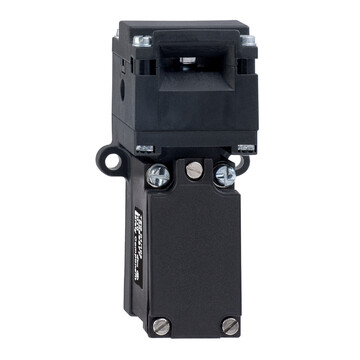

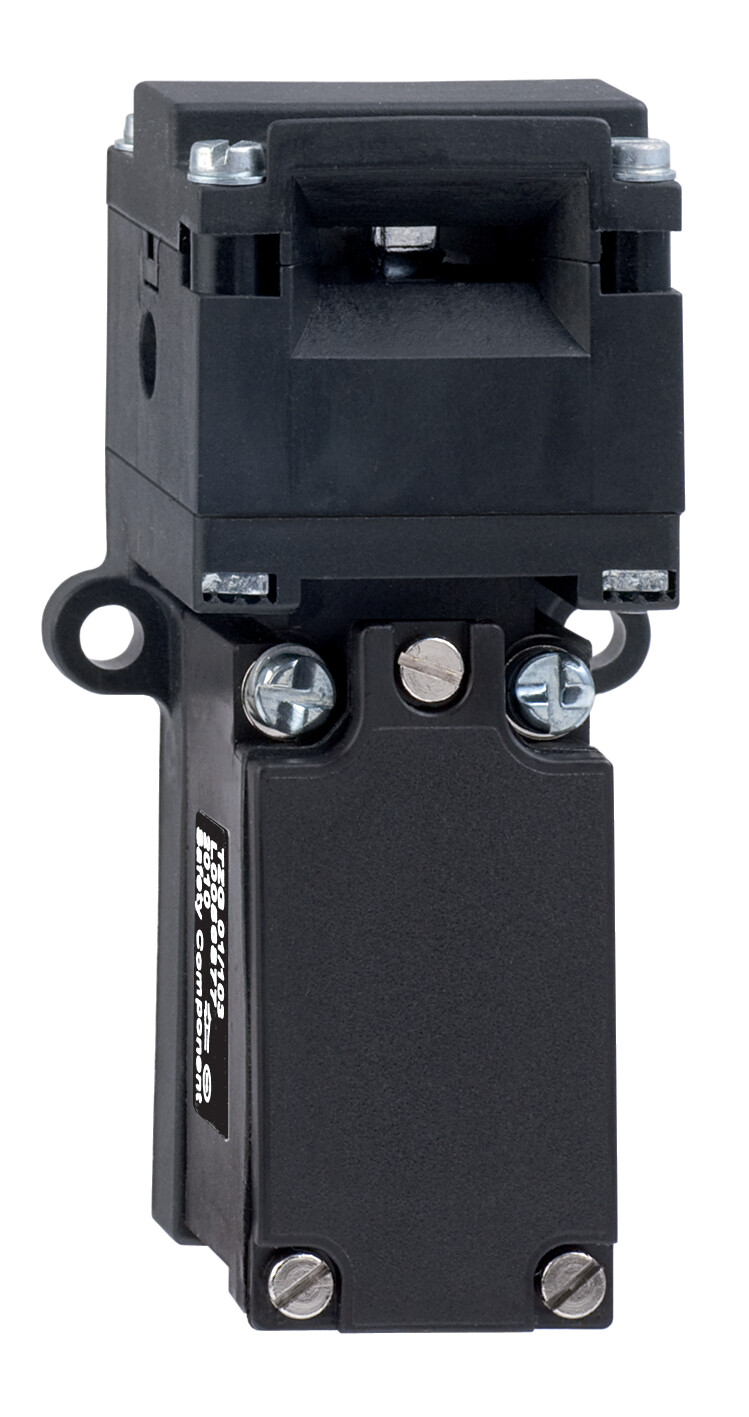

Wyłącznik bezpieczeństwa Schmersal, termoplastyczna obudowa 50x122x39,5 mm, 2 styki NC/NO, IP67, złącza śrubowe, prąd 10A, napięcie izolacji 400V, praca w temp. -25...+70°C.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TZG03/110 101023564
- Obudowa z tworzywa termoplastycznego
- długa żywotność
- 50 mm x 96,5mm / 122 mm x 39,5 mm
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | TZG03/110 | |
Numer artykułu (Numer katalogowy) | 101023564 | |
EAN (European Article Number) | 4030661608945 | |
eCl@ss number, version 12.0 | 27-27-26-02 | |
eCl@ss number, version 11.0 | 27-27-26-02 | |
Numer eCl@ss, wersja 9.0 | 27-27-26-02 | |
ETIM number, version 7.0 | EC002592 | |
ETIM number, version 6.0 | EC002592 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Poziom kodowania zgodny z EN ISO 14119 | niskie | |
Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Ciężar brutto | 177 g | |
Dane ogólne - właściwości | ||
Liczba zestyków bezpieczeństwa | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1,EN IEC 60947-5-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
B10D Zestyk normalnie otwarty (NO) | 1 000 000 operacji | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Szybkość najazdu, maksimum | 0,2 m/s | |
Mechanical data - Connection technique | ||
Konektor | Terminale śrubowe | |
Przekrój kabla, minimalne | 0,5 mm2 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Dane mechaniczne - Wymiary | ||
Długość | 39,5 mm | |
Szerokość | 50 mm | |
Wysokość, minimalne | 106,5 mm | |
Szerokość czujnika | 50 mm | |
Wysokość czujnika | 39,5 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 400 V | |
Znamionowe napięcie udarowe wytrzymywane | 2,5 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 10 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 8 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 5 A | |
Element przełączający | zestyk (NC), zestyk (NO) | |
Zasada przełączania | Wolnoprzełączające | |
Materiał zestyków, elektrycznych | Srebro | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. |
