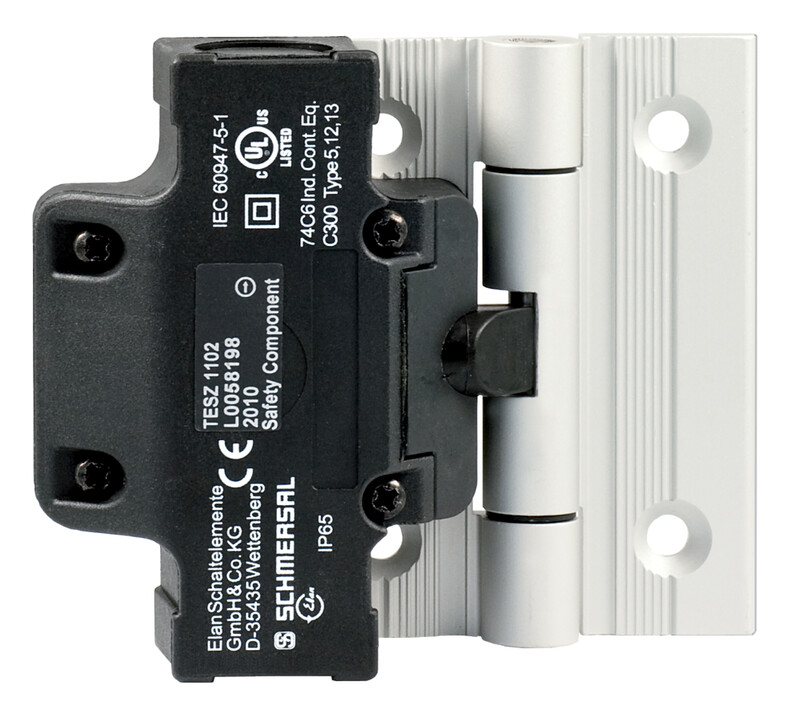

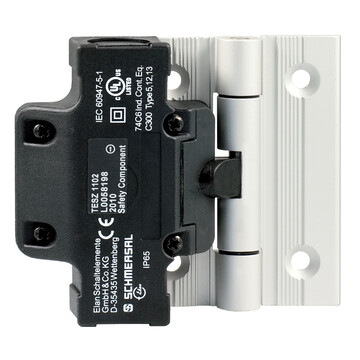

TESZ1102/S - 101029153
Zawiasowy wyłącznik bezpieczeństwa Schmersal, obudowa wzmocniona termoplastyczna, IP65, dwa tory bezpieczeństwa, wymiar 111,5x92x36 mm, styki NO/NC, montaż na profile 40 mm, żywotność 20 lat.
137,00 €
168,51 € z podatkiem VAT
Parametry produktu
Opisy produktu
Najważniejsze parametry TESZ1102/S <strong>101029153</strong>
<ul>
<li>2 wloty kablowe M 20 x 1.5</li>
<li>Łatwy montaż, szczególnie na profilach 40 mm</li>
<li>Obudowa z tworzywa termoplastycznego</li>
<li>z podwójną izolacją</li>
<li>Dobra odporność na oleje i benzynę lakową</li>
<li>111,5 mm x 92 mm x 36 mm</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>TESZ1102/S</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101029153</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661448954</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-06-09</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-06-09</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-06-09</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC002591</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC002591</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-15,EN IEC 60947-5-1</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące</td></tr><tr><td colspan="2">Materiał zawiasów</td><td>Aluminium</td></tr><tr><td colspan="2">Ciężar brutto</td><td>281 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">zawias montażowy</td><td>Tak</td></tr><tr><td colspan="2">Liczba zestyków pomocniczych</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>2 000 000 operacji</td></tr><tr><td colspan="2">B10D Zestyk normalnie otwarty (NO)</td><td>1 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Żywotność mechaniczna, najmniejszy</td><td>1 000 000 operacji</td></tr><tr><td colspan="2">Kąt wymuszonego rozwarcia</td><td>14 °</td></tr><tr><td colspan="2">Siła wymuszonego rozwarcia, minimalne</td><td>1 N</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Połączenie śrubowe M20 x 1.5</td></tr><tr><td colspan="2">Przekrój kabla, minimalne</td><td>0,5 mm2</td></tr><tr><td colspan="2">Przekrój kabla, maksimum</td><td>1 mm2</td></tr><tr><td colspan="2">Uwaga (przekrój przyłącza)</td><td>Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe.</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość x Szerokość x Wysokość</td><td>Odpowiednia dla montażu w systemach profilowych: 40 mm</td></tr><tr><td colspan="2">Długość czujnika</td><td>36 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>111,5 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>92 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65</td></tr><tr><td colspan="2">Ambient temperature</td><td>-25 ... +65 °C</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>250 VAC</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>2,5 kV</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Znamionowy prąd cieplny</td><td>2,5 A</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>230 VAC</td></tr><tr><td colspan="2">Kategoria użytkowania AC-15</td><td>2 A</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Kategoria użytkowania DC-13</td><td>1 A</td></tr><tr><td colspan="2">Element przełączający</td><td>zestyk (NO), zestyk (NC)</td></tr><tr><td colspan="2">Zasada przełączania</td><td>Wolnoprzełączające</td></tr><tr><td colspan="2">Częstotliwość przełączania</td><td>120 /h</td></tr><tr><td colspan="2">Materiał zestyków, elektrycznych</td><td>Srebro</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Kąt otwarcia jest fabrycznie ustawiony na 4°.,Dodatkowy zawias z akcesoriami montażowymi jest także dostępny oddzielnie, numer części TES/S</td></tr>
</tbody>
</table>
