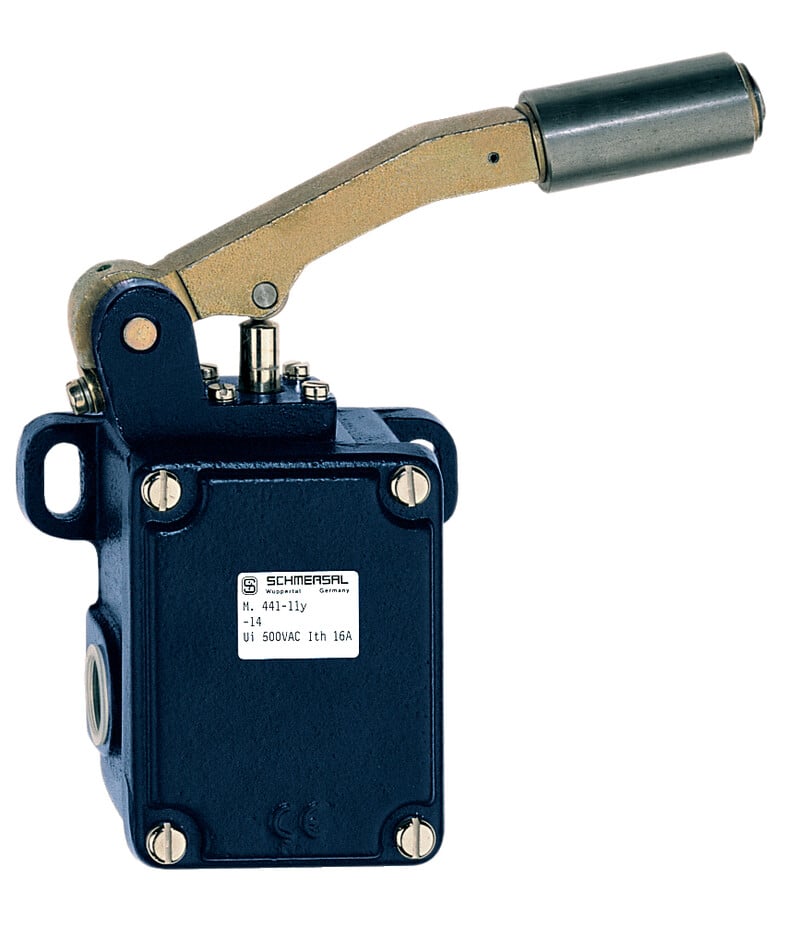

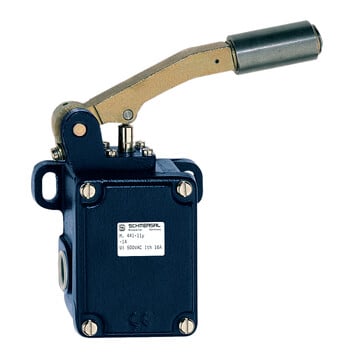

M. 441-11Y-14 - 101058315
Mechaniczny wyłącznik napięcia pasa Schmersal, obudowa żeliwna ocynkowana, ochrona IP65, 2 wloty kablowe, 2 zestyki (1 NO, 1 NC), prąd 16 A, rozmiar 106x181x63 mm, temperatura pracy -30...+90°C.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry M. 441-11Y-14 101058315
- 2 wloty kablowe
- Obudowa metalowa
- 2 Zestyki
- 106 mm x 181 mm x 63 mm
- Odpowiedni do pracy w ciężkich warunkach
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | M. 441-11Y-14 | |
Numer artykułu (Numer katalogowy) | 101058315 | |
EAN (European Article Number) | 4030661031941 | |
eCl@ss number, version 12.0 | 27-27-06-01 | |
eCl@ss number, version 11.0 | 27-27-06-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
ETIM number, version 7.0 | EC000030 | |
ETIM number, version 6.0 | EC000030 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | EN IEC 60947-5-1 | |
Zasada działania | mechaniczne | |
Materiał obudowy | Żeliwo szare, ocynkowane | |
Materiał powłoki obudowy | malowane | |
Ciężar brutto | 2 040 g | |
Dane ogólne - właściwości | ||
Liczba zestyków NC | 1 | |
Liczba zestyków NO | 1 | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 10 000 000 operacji | |
Rozwarcie styków | 2 x 2,5 mm | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, minimalne | 1,5 mm2 | |
Przekrój kabla, maksimum | 2,5 mm2 | |
Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
Przekrój żyły | 13 AWG | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 63 mm | |
Szerokość czujnika | 106 mm | |
Wysokość czujnika | 181 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP65 | |
Ambient temperature | -30 ... +90 °C | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 16 A | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 4 A | |
Element przełączający | zestyk (NO), zestyk (NC) | |
Zasada przełączania | Działanie migowe | |
Czas przełączania, maksimum | 5 ms | |
Częstotliwość przełączania | 3 000 /h | |
Czas przełączania, maksimum | 35 ms | |
Materiał zestyków, elektrycznych | Srebro |
