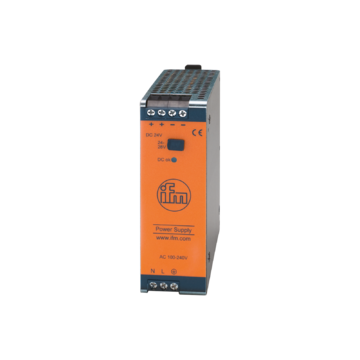

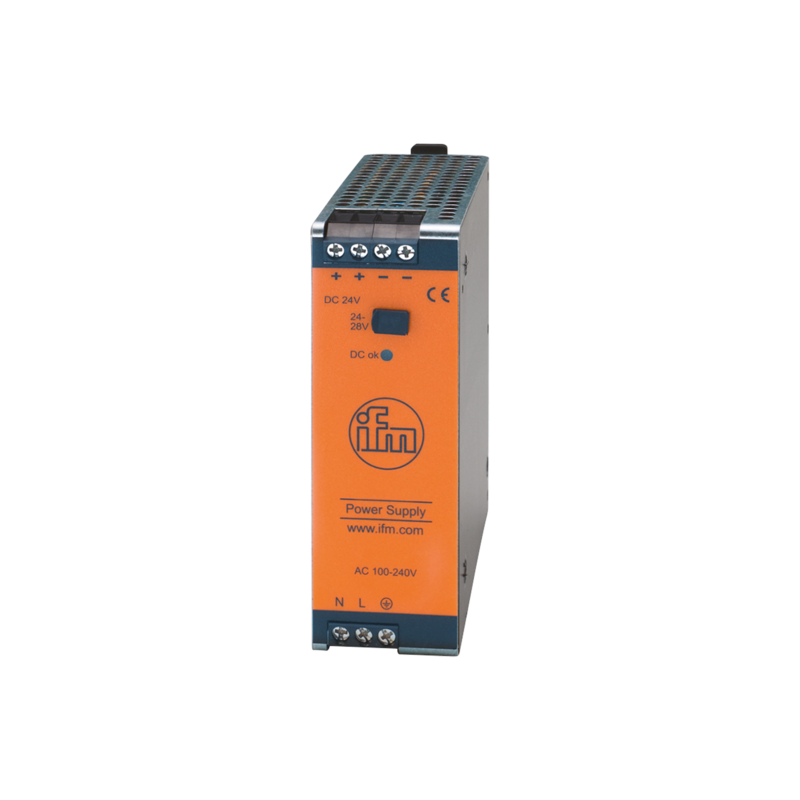

DN4012 - PSU-1AC/24VDC-5A
Zasilacz impulsowy 24 V DC, 124 x 40 x 122,5, zakres wejściowego napięcia przemiennego AC 100...120 / 200...240; (wybór automatyczny)V, napięcie wyjściowe DC 24...28V
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do regulowanego zasilania sterowników, czujników, aktuatorów i elektroniki przemysłowej
- Niskie straty mocy dzięki wysokiej sprawności
- Długi czas buforowania sieci zasilającej
- Wyjątkowo niewielkie wymiary konstrukcji
- Duże rezerwy mocy
| Dane elektryczne | ||
|---|---|---|
| Częstotliwość AC [Hz] | 47...64 | |
| Tolerancja napięcia zasilania [%] | 10 | |
| Tolerancja 2 napięcia zasilania [%] | 10 | |
| Napięcie zasilania [V] | wybór automatyczny | |
| Napięcie znamionowe AC [V] | < 230 | |
| Zakres wejściowego napięcia przemiennego AC [V] | 100...120 / 200...240; (wybór automatyczny) | |
| Napięcie wyjściowe DC [V] | 24...28 | |
| Klasa ochrony | I; (IEC 61140) | |
| Zabezpieczenie nadnapięciowe | tak; (< 39 DC) | |
| Napięcie wyjścia [V] | nastawny; napięcie wyjściowe zgodne z SELV, PELV | |
| Maks. Prąd wyjściowy przy min. napięcie wyjściowe [A] | 5 | |
| Maks. Prąd wyjściowy przy max. napięciu wyjściowym [A] | 4,3 | |
| Maks. szczyt. prądu wyjściowego przy min. Napięciuwyjściowym [A] | 6 | |
| Maks. szczyt. prądu wyjściowego przy max. napięciuwyjściowym [A] | 5,1 | |
| Moc wyjściowa (stała) [W] | 120 | |
| Moc wyjściowa (szczyt.) [W] | 144 | |
| Uwaga dotycząca mocy wyjściowej (szczyt.) [W] | ≤ 45 °C dopuszczalna ciągła; > 45 °C < 1 minuty na każde 10 minut | |
| Współczynnik mocy (napięcie nominalne 120 V AC / 60 Hz) | 0,56 | |
| Współczynnik mocy (napięcie nominalne 230 V AC / 50 Hz) | 0,47 | |
| Rezerwa mocy [%] | 20 | |
| Liczba obwodów wyjściowych | 1 | |
| Maks. tętnienie resztkowe [mV] | 50 | |
| Prąd szczyt. załączania (napięcie nominalne 120 V AC / 60 Hz) [A] | 3 | |
| Prąd szczyt. załączania (napięcie nominalne 230 V AC / 50 Hz) [A] | 3 | |
| Ograniczenie prądu rozruchu | tak | |
| Sprawność (napięcie nominalne 120 V AC / 60 Hz) [%] | 89,4 | |
| Sprawność (napięcie nominalne 230 V AC / 50 Hz) [%] | 90,2 | |
| Zewnętrzne zabezpieczenie wyjść | ≤ B-10 A / ≤ C-6 A | |
| Obniżenie wartości znamionowych [W/K] | 3 (60...70 °C) | |
| Czas buforowania sieci (napięcie nominalne 120 V AC / 60 Hz) [ms] | 80 | |
| Czas buforowania (napięcie nominalne 230 V AC / 50 Hz) [ms] | 78 | |
| Prąd wejściowy (napięcie nominalne 120 V AC / 60 Hz) [A] | 2,05 | |
| Prąd wejściowy (napięcie nominalne 230 V AC / 50 Hz) [A] | 1,23 | |
| Strata mocy (napięcie nominalne 120 V AC / 60 Hz) [W] | 14,5 | |
| Strata mocy (napięcie nominalne 230 V AC / 50 Hz) [W] | 13,2 | |
| Zabezpieczenie zasilania przeciwprądowego [V] | 35 | |
| Wyjścia | ||
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Praca przy przeciążeniu | stały prąd wyjścia | |
| Możliwe równoległe połączenie wyjść | nie | |
| Możliwe szeregowe połączenie wyjść | tak | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Uwaga dot. temperatury otoczenia | należy zachować odpowiednią wolną przestrzeń do chłodzenia konwekcyjnego (patrz instrukcja obsługi) | |
| Temperatura składowania [°C] | -40...85 | |
| Maks. wilgotność względna powietrza [%] | 95; (IEC 60068-2-30) | |
| Ochrona | IP 20; (EN 60529) | |
| Stopień zabrudzenia | 2; (IEC 62103: zabronione są zanieczyszczenia przewodzące) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-1 | ||
| EN 61000-6-2 | ||
| EN 61000-6-4 | ||
| Odporność na wibracje | ||
| IEC 60068-2-6 | ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz | |
| Odporność na wstrząsy | ||
| IEC 60068-2-27 | 30 g 6 ms / 20 g 11 ms | |
| Dane mechaniczne | ||
| Waga [g] | 594,5 | |
| Typ montażu | szyna; (TH35 (EN 60715)) | |
| Wymiary [mm] | 124 x 40 x 122,5 | |
| Materiał | blacha stalowa | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| DC-ok | 1 x LED | |
| Uwagi | ||
| Uwagi | Połączenie szeregowe wyjść tylko podobnych urządzeń do max.całkowitego napięcia 150 V DC Przy zasilaniu 100 V AC i ciągłym obciążeniu P > 120 może wystąpić wyłączenie termiczne |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | zaciski śrubowe: | |
