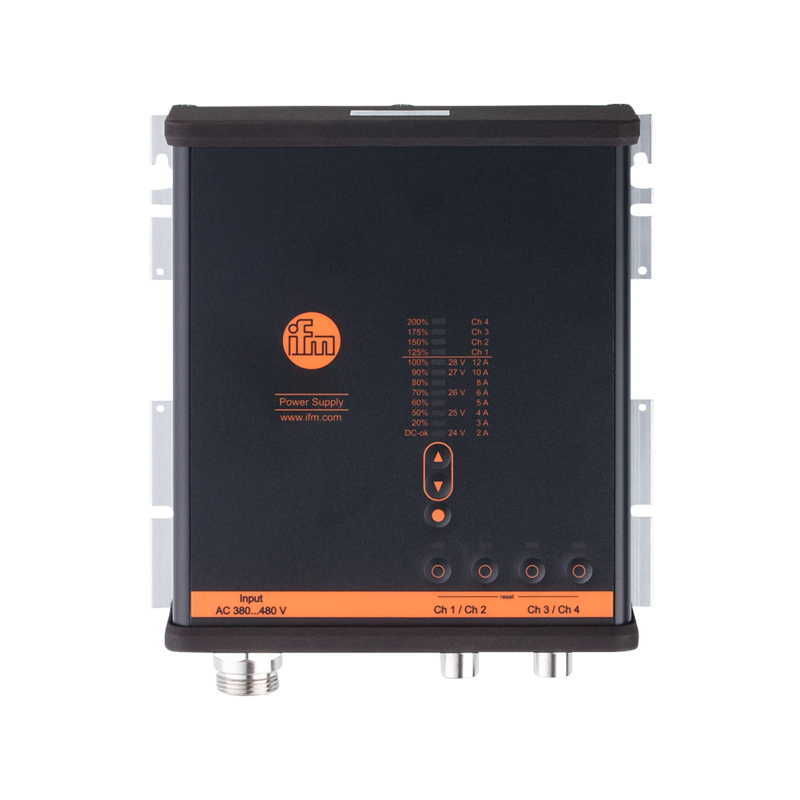

DN4234 - PSU-3AC/24VDC-20A/-/IP67

Zasilacz impulsowy 24 V DC, 20,8 A, Napięcie wejściowe AC 323...552 V, 182 x 183 x 59 mm, Konektor, Dopuszczenie CE, UKCA, cULus

Kod produktu: DN4234
Oznaczenie producenta: PSU-3AC/24VDC-20A/-/IP67
Producent: IFM
Kategoria: Zasilacze na szynę DIN

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

2 tygodnie

Cena:

746,20 €

917,83 € z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Ochrona okablowania przez konfigurowalne wyłączniki elektroniczne
Montaż bez szafy sterowniczej
Dodatkowa diagnostyka poprzez pomiar prądu, napięcia i jakości sieci zailającej oraz zliczanie godzin pracy
Generacja ekstra niskiego napięcia z wysoką sprawnością energetyczną bez strat mocy

Dane elektryczne
Napięcie znamionowe AC [V]		400 / 480
Częstotliwość znamionowa AC [Hz]		50...60
Zakres wejściowego napięcia przemiennego AC [V]		323...552
Napięcie wyjściowe DC [V]		24...28
Klasa ochrony		I
Maks. czas rozruchu [ms]		12
Tolerancja napięcia wyjściowego [%]		0,2
Maks. Prąd wyjściowy przy min. napięcie wyjściowe [A]		20,8
Maks. Prąd wyjściowy przy max. napięciu wyjściowym [A]		17,8
Moc wyjściowa (stała) [W]		500
Moc wyjściowa (szczyt.) [W]		1000
Współczynnik mocy (napięcie nominalne 400 V AC / 50 Hz)		0,94
Współczynnik mocy (napięcie nominalne 480 V AC / 50 Hz)		0,95
Liczba obwodów wyjściowych		4
Prąd szczyt. załączania (napięcie nominalne 400 V AC / 60 Hz) [A]		2,1
Prąd szczyt. załączania (napięcie nominalne 480 V AC / 50 Hz) [A]		2
Sprawność(napięcie nominalne 400 V AC / 60 Hz) [%]		94,2
Sprawność (napięcie znamionowe 480 V AC / 50 Hz) [%]		94
Czas buforowania (napięcie nominalne 400 V AC / 60 Hz) [ms]		24
Czas buforowania (napięcie znamionowe 480 V AC / 50 Hz) [ms]		24
Prąd wejściowy (napięcie nominalne 400 V AC / 60 Hz) [A]		1,1
Prąd wejściowy (napięcie nominalne 480 V AC / 50 Hz) [A]		0,9
Wyjścia
Całkowita pojemność elektryczna [mF]		12,5
Warunki pracy
Temperatura otoczenia [°C]		-25...70
Temperatura składowania [°C]		-40...85
Maks. wilgotność względna powietrza [%]		95; (wilgotność względna)
Maks. wysokość nad poziomem morza [m]		5000
Ochrona		IP 65; IP 67
Stopień zabrudzenia		3
Testy / dopuszczenia
EMC
	EN 61000-4-2 CD	8 kV / Kryteria niepowodzenia A
	EN 61000-4-2 AD	15 kV / Kryteria niepowodzenia A
	EN 61000-4-3	80 Mhz...2.7 GHz / 20 V/m Kryteria niepowodzenia A
	EN 61000-4-3	2.7 GHz...6 GHz kV / 10 V/m Kryteria niepowodzenia A
	EN 61000-4-8	50 / 60 Hz / 30 A/m Kryteria niepowodzenia A
	EN 61000-4-4 Burst	4 kV / Kryteria niepowodzenia A
	EN 61000-4-5 Surge	2 kV Lx / Ly / Kryteria niepowodzenia A
	EN 61000-4-5 Surge	4 kV L / PE / Kryteria niepowodzenia A
	EN 61000-4-5 Surge	1 kV + / - / Kryteria niepowodzenia A
	EN 61000-4-5 Surge	1 kV + - / PE / Kryteria niepowodzenia A
	EN 61000-4-5 Surge	1 kV + - / PE / Kryteria niepowodzenia A
	EN 61000-4-5 Surge	1 kV DC-OK / PE / Kryteria niepowodzenia A
	EN 61000-4-6	0.15...80 MHz / 20 V Kryteria niepowodzenia A
	EN 61000-4-11	0 V do 1 cyklu / Kryteria niepowodzenia A
	EN 61000-4-11	40 % of V / 200 ms Kryteria niepowodzenia A
	EN 61000-4-11	70 % of V / 500 ms Kryteria niepowodzenia A
	EN 61000-4-11	0 V / 5000 ms Kryteria niepowodzenia C
	VDE 0160	1550 V / 1.3 ms Kryteria niepowodzenia A
	EN 55032	Class B
	EN 55032	Class B
	EN 55011	Class B
	EN 61000-3-2
	EN 61000-3-3
Próba udarowa ciągła
	IEC 60068-2-27	30 g 6 ms / 20 g 11 ms
Odporność na wibracje
	IEC 600068-2-6	2...17,8 Hz ± 1,6mm / 17.8...500 Hz 2 g
Dane mechaniczne
Waga [g]		1558,8
Wymiary [mm]		182 x 183 x 59
Materiał		obudowa: stop aluminium; pokrywa obudowy: PC; śruby: stal pokryty brązem
Uwagi
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne - Napięcie wyjścia
		Konektor: 2 x M12; kodowanie: L; Nakrętka: mosiądz
Połączenie elektryczne - Zasilanie
		Konektor: 1 x 7/8"; Nakrętka: mosiądz
