Kompletny przegląd czujników optycznych firmy Sick

26.08.2025

Sick - Kompletny przegląd czujników optycznych



Wprowadzenie

Czujniki optyczne są jednymi z najczęściej stosowanych rozwiązań w automatyce przemysłowej. Odpowiadają za precyzyjne i niezawodne wykrywanie obiektów, niezależnie od materiału, kształtu czy warunków środowiskowych. Firma SICK od lat jest jednym z liderów w zakresie rozwoju czujników optycznych dla automatyki przemysłowej, oferując zarówno rozwiązania cylindryczne, jak i w kompaktowych obudowach kostkowych.

Poniżej przedstawiamy kompletny przegląd najważniejszych serii czujników optycznych SICK – wraz z opisem ich kluczowych cech, typowych zastosowań oraz przykładowymi kodami produktów.



Czujniki cylindryczne

Seria GR18

Seria GR18 to czujniki w klasycznej, cylindrycznej obudowie M18. Dzięki kompaktowym wymiarom i korpusach dostępnych również w stali nierdzewnej, znajdują zastosowanie w różnych warunkach, charakteryzują się uniwersalnymi możliwościami zastosowań. Zostały przygotowane jako produkt mający charakteryzować się dobrym stosunkiem ceny do możliwości. Dzięki różnym długościom korpusów, można wybrać wariant, który będzie pasował do wymagań montażu. Dostępne są w różnych wariantach: odbiciowe energetyczne, z eliminacją wpływu tła, refleksyjne oraz w wersji bariery optycznej. Czujniki te wyróżniają się łatwością montażu, intuicyjną regulacją czułości przy pomocy potencjometru.

Przykładowe kody produktu:

GRTE18S-P2412V (wersja odbiciowa energetyczna)

GRTB18S-P2412V (wersja odbiciowa z tłumieniem tła)

GRTB18S-P2317 (wersja odbiciowa z tłumieniem tła, tworzywo sztuczne)

GRL18S-P2431V (wersja refleksyjna)

GRSE18-P2442 (wersja barierowa, komplet nadajnik + odbiornik)

Typowe aplikacje: kontrola obecności i pozycjonowania produktów, wykrywanie w strefach mokrych i narażonych na działanie detergentów.

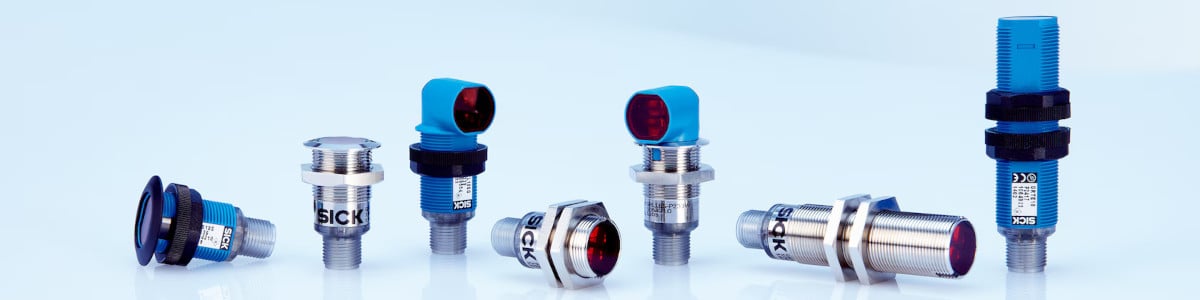

Czujniki cylindryczne Sick seria GR18

Seria czujników V12

Czujniki V12 charakteryzują się smukłą, cylindryczną obudową M12, co pozwala na montaż w miejscach o ograniczonej przestrzeni. Są przeznaczone do precyzyjnego wykrywania małych obiektów w warunkach przemysłowych, gdzie istotna jest miniaturyzacja komponentów.
Dostępne są w wariantach z widzialnym światłem czerwonym, co ułatwia ustawianie osi optycznej. Ich główną zaletą jest możliwość pracy na krótkich dystansach, przy zachowaniu stabilnego sygnału wykrycia. Praca czujników na krótkich zakresach umożliwia błyskawiczną odpowiedź czujnika, dzięki temu nadają się bardzo dobrze do szybkich, precyzyjnych aplikacji. Czujniki posiadają 2 tryby uczenia, pierwszy standardowy, drugi precyzyjny z małą histerezą przełączania.

Przykładowe kody produktów:

VL12-2P430 (czujnik optyczny refleksyjny)

VT12T-2P430 (czujnik optyczny odbiciowy)

VS/VE12-2P430 (bariera optyczny, komplet nadajnik + odbiornik)

Typowe aplikacje: linie montażowe z ograniczoną przestrzenią, wykrywanie detali w produkcji elektroniki i komponentów precyzyjnych

Seria V180

Czujniki z serii V180 to ekonomiczne, cylindryczne rozwiązania zapewniające duży zasięg i niezawodność w wielu zastosowaniach przemysłowych. Charakteryzują się prostą instalacją, łatwą obsługą i niskimi kosztami utrzymania, co skraca czas montażu i eksploatacji.

Urządzenia dostępne są w obudowach metalowych lub z tworzywa sztucznego, z osiową lub kątową (90°) osią optyczną. Jaskrawo świecąca czerwona dioda LED z wyraźną plamką świetlną oraz sygnalizacja widoczna w zakresie 360° ułatwiają precyzyjne ustawienie i szybkie wykrywanie błędów. Płaska, gładka szyba przednia ogranicza gromadzenie się kurzu, co dodatkowo zwiększa niezawodność i obniża koszty serwisowe.

Czujniki optyczne oferują oferują szeroki wybór parametrów:

  • zasięgi od 100 mm do 20 m (w zależności od wariantu),
  • korpusy stalowe/plastikowe
  • różne tryby pracy: odbiciowy, z tłumieniem tła, refleksyjny i barierowy.

Dzięki temu V180 sprawdzają się w detekcji produktów, pozycjonowaniu w maszynach pakujących, automatyzacji procesów, obróbce oraz transporcie materiałów.

Przykładowe modele czujników Sick z serii V180:

VL180-2P42431 (nisko kosztowy czujnik refleksyjny w obudowie stalowej)
VL180-2P42436 (nisko kosztowy czujnik refleksyjny w obudowie z tworzywa)
VTE180-2P42482 (nisko kosztowy czujnik odbiciowy w obudowie stalowej)
VTE180-2P42484 (nisko kosztowy czujnik odbiciowy w obudowie stalowej z optyką kątową)

Typowe aplikacje: kontrola przepływu materiałów na taśmach transportowych



Seria Z18 Simple Sense

Czujniki Z18 Simple Sense to kompaktowe i ekonomiczne rozwiązanie do detekcji w standardowych aplikacjach bliskiego zasięgu. Dzięki szerokiemu wyborowi obudów (cylindrycznych M18, prostopadłościennych i hybrydowych) oraz różnym opcjom mocowania, urządzenia można łatwo dopasować do różnych środowisk pracy, nawet tam, gdzie przestrzeń jest mocno ograniczona.

Prosta konstrukcja i programowane wyjścia przełączające umożliwiają szybką integrację z istniejącymi systemami, minimalizując koszty instalacji i czas przestojów.

Najważniejsze zalety:

  • miniaturowy format przy zachowaniu wysokiej wydajności,
  • szybki i łatwy montaż,
  • elastyczne opcje montażu i obudowy,
  • wysoka kompatybilność z istniejącymi instalacjami.

ZTB18-4PZ4A1D02 (nisko kosztowy czujnik odbiciowy)
ZTE18-4AB4A2 (nisko kosztowy czujnik odbiciowy)
ZLD18-2AB4B2 (nisko kosztowy czujnik refleksyjny)

Typowe aplikacje: podstawowe systemy detekcji obecności i pozycjonowania, transport wewnętrzny.

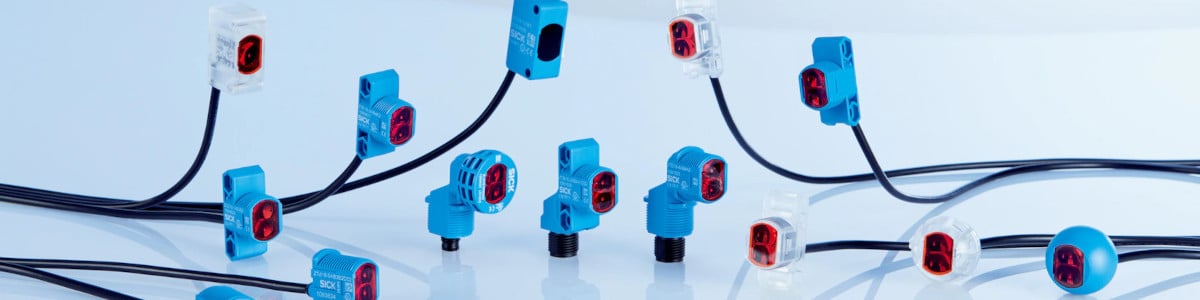

 Czujniki Sick seria Z18 Simple Sense

Seria V18Laser

Czujniki V18Laser łączą nowoczesną technologię laserową z kompaktową konstrukcją M18, oferując wysoką precyzję detekcji i prostą integrację. Mała, wyraźna plamka świetlna umożliwia dokładne wykrywanie nawet bardzo małych elementów, a laser klasy 1 zapewnia duży zasięg bez konieczności stosowania dodatkowych zabezpieczeń.

Urządzenia charakteryzują się krótkim czasem reakcji, co pozwala na niezawodne działanie także przy dużych prędkościach i zwiększa wydajność maszyn. Żółte i zielone diody LED ułatwiają montaż, konfigurację i diagnostykę, natomiast czułość można regulować ręcznie (przycisk uczenia) lub elektronicznie poprzez wejście sterujące.

Najważniejsze cechy V18Laser:

  • laser klasy 1 – bezpieczny i bez dodatkowych zabezpieczeń,
  • mała, dobrze widoczna plamka świetlna,
  • krótki czas reakcji dla pracy przy dużych prędkościach,
  • osiowe lub promieniowe wyjście optyczne,
  • trwały metalowy korpus w standardzie IP67.

Przykładowe wykonania:

VL18L-4P324 (laserowy czujnik refleksyjny w obudowie cylindrycznej M18)

VTE18L-4P324 (laserowy czujnik odbiciowy w obudowie cylindrycznej M18)

VSE18L-4P324 (bariera laserowa w obudowie cylindrycznej M18)

Typowe aplikacje: precyzyjne pozycjonowanie w automatyce montażowej, wykrywanie drobnych detali w przemyśle elektronicznym i motoryzacyjnym



Czujniki w obudowie kostkowej

Czujniki kostkowe seria G6

Fotoprzekaźniki G6 w kompaktowej obudowie oferują łatwy montaż w standardzie 1 cala i szeroką funkcjonalność. Wersje ze stali nierdzewnej 1.4404 (316L) cechują się wysoką odpornością na chemikalia i środki czyszczące, dzięki czemu idealnie sprawdzają się w aplikacjach wymagających mycia pod wysokim ciśnieniem.

Seria wykorzystuje technologię SICK ASIC, zapewniającą wyjątkową wydajność optyczną i niezawodność. Dostępne są warianty z diodą LED PinPoint (światło czerwone lub podczerwone) oraz wersje z laserową plamką świetlną, umożliwiające precyzyjne wykrywanie obiektów.

Najważniejsze cechy G6:

  • kompaktowa obudowa z tworzywa ABS lub stali nierdzewnej V4A (316L),
  • stopnie ochrony IP67 i IP69K,
  • metalowe wkładki montażowe z gwintem M3,
  • łatwa regulacja potencjometrem i czytelne wskaźniki LED,
  • warianty: fotoprzekaźniki odbiciowe, z tłumieniem tła, refleksyjne i barierowe,
  • dostępne wersje z diodą LED PinPoint oraz laserem klasy 1.

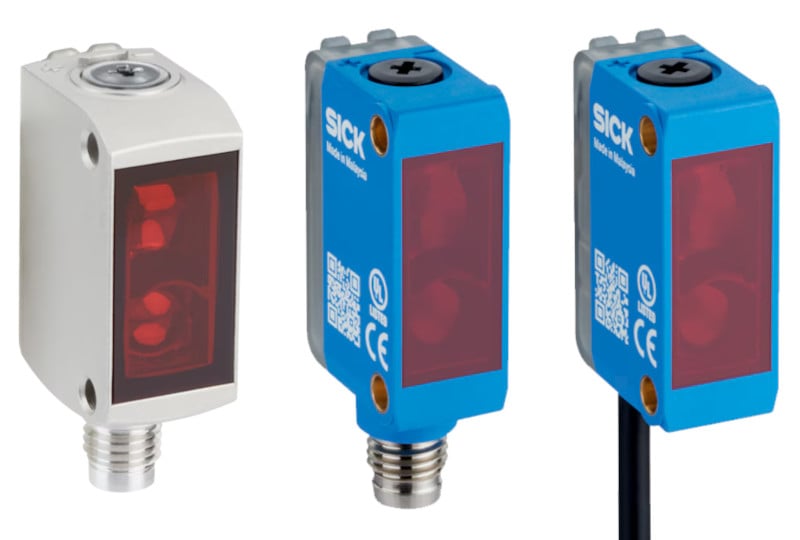

Czujniki kostkowe Sick seria G6

Przykładowy kod produktu:

GTB6SP-22A1116EZZZ
GTE6SP-22A1146EZZZ
GLD6SP-22A1217EZZZ
GL6L-P4211
