ICA-16DI-G60A-IO - 313335
Koncentrator I/O z interfejsem IO-Link dla 16 wejść cyfrowych, producent Pepperl + Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

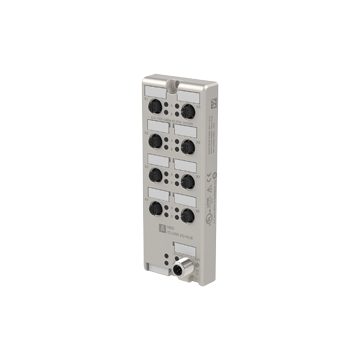

Najważniejsze parametry I/O hub ICA-16DI-G60A-IO
- Solidna metalowa obudowa
- Interfejs IO-link dla danych serwisowych i procesowych
- 16 wejść cyfrowych
- Poziom logiczny można skonfigurować dla każdego portu
- Czas filtrowania można skonfigurować dla każdego portu
- Rozszerzenie impulsu można skonfigurować dla każdego portu
| Opis produktu |
|---|
| Koncentrator I / O z interfejsem IO-Link dla 16 wejść cyfrowych |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E223772 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 2111 a | |
| Wskaźniki / środki operacyjne | ||
| LED IO-Link | Zielony: moduł jest włączony, brak komunikacji Miga na zielono: komunikacja OK Czerwony: przeciążenie linii sygnałowej |
|
| LED A | Pomarańczowy: wskaźnik statusu kanału A Czerwony: błąd urządzenia peryferyjnego |
|
| LED B | Biały: wskaźnik stanu kanału B Czerwony: błąd urządzenia peryferyjnego |
|
| LED US | Zielony: napięcie zasilania układu / czujnika OK Czerwony: napięcie zasilania układu / czujnika < 18 V Miga na czerwono: przeciążenie napięcia zasilania czujnika |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 18 ... 30 V. | |
| Napięcie nominalne | 24 V DC | |
| Prąd nominalny | 4 A. | |
| Zużycie prądu | typ. 80 mA | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Profil urządzenia | Identification and Diagnosis - I&D | |
| Szybkość transmisji | COM3 (230.4 kbits/s) | |
| Wersja IO-Link | 1.1 | |
| Min. czas cyklu | 2 ms | |
| Szerokość danych procesowych | Wejście 4 bajty Wyjście 4 bajty |
|
| Obsługa trybu SIO | nie | |
| Identyfikator urzadzenia | 0x0F0201 (983553) | |
| Kompatybilny typ portu głównego | A | |
| Wejście | ||
| Numer / typ | 16 wejść cyfrowych 5-żyłowy PNP, DC, zasilanie z U S Typ 1 zgodny z IEC 61131-2 | |
| Zasilanie czujnika | 170 mm | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61000-6-2: 2005, EN 61000-6-4: 2007 + A1: 2011 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | Type 1 zgodny z IEC 61131-2 | |
| Emitowane zakłócenia | EN 61000-6-2:2005 | |
| Odporność na hałas | EN 61000-6-4:2007+A1:2011 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura zimnego startu | ||
| Wilgotność względna | max. 95% | |
| Wysokość | 0 ... 2000 m | |
| Odporność na wstrząsy i uderzenia | 50 g, 11 ms, wszystkie osie | |
| Odporność na wibrację | 15 g / 5 ... 500 Hz | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 / IP67 / IP69K | |
| Podłączenie | Zasilacz / IO-Link M12, kodowanie A Wejścia / wyjścia M12, kodowanie A |
|
| Materiał | ||
| Łączność | CuSn, pozłacany, CuNi, pozłacany | |
| Obudowa | Cynkowy odlew ciśnieniowy | |
| Części z tworzyw sztucznych | ROCZNIE | |
| Pieczęć | FKM | |
| Masa | 390 g | |
| Rodzaj konstrukcji | Obudowa polowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001597 |
| ETIM 8.0 | EC001597 |
| ETIM 7.0 | EC001597 |
| ETIM 6.0 | EC001597 |
| ETIM 5.0 | EC001597 |
| UNSPSC 12.1 | 32151705 |
