VAZ-2E2A-G20-ZPA1 - 316971

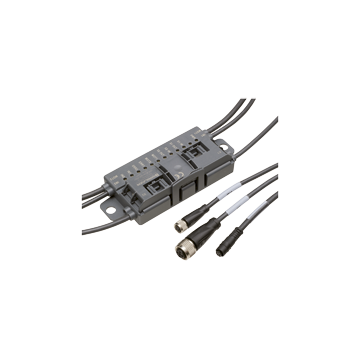

Moduł wykonawczy I/O interfejsu AS-I firmy Pepperl+Fuch, 2 wejścia cyfrowe dla czujników 3-przewodowych PNP, 2 wyjścia do silników prądu stałego, obudowa G20
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Stand-alone connecting module VAZ-2E2A-G20-ZPA1
- Wejścia dla czujników 3-przewodowych
- Wyjścia dla silników rolkowych DC (silniki bębnowe)
- Interfejs do łączenia z sąsiednimi strefami
- Podłączenie silników i czujników poprzez złącza M8
- Tryb pracy, prędkość silnika i rampa start / stop mogą być konfigurowane za pomocą przełącznika obrotowego
- Zasilanie 24 V DC , połączenie za pomocą technologii przebijania izolacji z pozłacanymi stykami
- Wskaźnik funkcji zasilania, wejść i wyjść oraz sprzężenia strefowego
| Opis produktu |
|---|
| G20 motor control module with an integrated logic function for Interroll EC310, Interoll EC5000 24V AI, Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC |
| Ogólne specyfikacje | ||
|---|---|---|
| Numer pliku UL | E223772 „Do użytku tylko w aplikacjach NFPA 79” | |
| Kompatybilne silniki rolkowe | Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC | |
| Wskaźniki / środki operacyjne | ||
| Przełącznik | S1: prędkość silnika; przełącznik obrotowy, 10 pozycji S2: kierunek obrotów i rampa start / stop; przełącznik obrotowy, 10 pozycji S3: tryb pracy, przełącznik obrotowy, 10 pozycji |
|
| LED ERR | Awaria silnika; 2 żółte diody LED żółte: błąd silnika migające żółte: uszkodzona jednostka ochronna silnika |
|
| LED PWR | Napięcie zasilania U PWR ; zielona dioda LED | |
| LED IN | stan przełączania (wejście); 2 żółte diody LED | |
| LED MOT | Silnik aktywny; 2 żółte diody LED | |
| LED XIN | Sprzęgło strefowe wejście aktywne; 2 żółte diody LED | |
| LED XOUT | Sprzężenie strefowe wyjście aktywne; 2 żółte diody LED | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 18 V ... 30 V DC PELV (przez U PWR ) | |
| Znamionowy prąd roboczy | ≤ 30 mA (prąd w obwodzie zamkniętym) maks. 10 A (<] 2 s) | |
| Ochrona przed przepięciami | U PWR : kategoria przepięciowa II, bezpiecznie izolowany zasilacz (PELV) | |
| Interfejs 1 | ||
| Typ interfejsu | Interfejs do łączenia stref z jednym wejściem i jednym wyjściem dla sygnałów sterujących X1 | |
| Fizyczny | 4-stykowe gniazdo M12 Wyjście elektroniczne: PNP, odporne na przeciążenie i zwarcie (X1OUT) Wejście: PNP, galwanicznie izolowane, bezpotencjałowe (X1IN) |
|
| Prąd obciązenia | Wejście: ≤ 8 mA (wewnętrznie ograniczone) Wyjście: 10 mA |
|
| Napięcie | Wejście: maks. 30 V DC Wyjście (przez U PWR ): ? (U PWR - 2 V) |
|
| Punkt przełączania | zgodnie z DIN EN 61131-2 (typ 1) 0 (nie tłumiony): ≤ 0,5 mA 1 (tłumiony): ? 2 mA |
|
| Interfejs 2 | ||
| Typ interfejsu | Interfejs do łączenia stref z jednym wejściem i jednym wyjściem dla sygnałów sterujących X2 | |
| Fizyczny | Złącze M12, 4-pinowe Wyjście elektroniczne: PNP, odporne na przeciążenie i zwarcie (X2OUT) Wejście: PNP, galwanicznie izolowane, bezpotencjałowe (X2IN) |
|
| Prąd obciązenia | Wejście: ≤ 8 mA (wewnętrznie ograniczone) Wyjście: 10 mA |
|
| Napięcie | Wejście: maks. 30 V DC Wyjście (przez U PWR ): ? (U PWR - 2 V) |
|
| Punkt przełączania | zgodnie z DIN EN 61131-2 (typ 1) 0 (nie tłumiony): ≤ 0,5 mA 1 (tłumiony): ? 2 mA |
|
| Wejście | ||
| Numer / typ | 2 wejścia dla czujników 3-przewodowych (PNP), DC | |
| Zasilanie | przez U PWR | |
| Prąd ładowania | 500 mA, przeciążenie i zabezpieczone przed zwarciem | |
| Prąd wejściowy | ≤ 8 mA (ograniczone wewnętrznie) | |
| Punkt przełączania | zgodny z DIN EN 61131-2 0 (nie tłumiony) ≤ 0,5 mA 1 (tłumiony) ? 2,0 mA |
|
| Filtr wejściowy | 10 ms | |
| Wyjście | ||
| Numer / typ | 2 wyjścia dla silników rolkowych DC (MOT1, MOT2) | |
| Zasilanie | przez U PWR | |
| Prąd | 3.5 A continuous current , 5 A (<2 s) , max. 7.5 A (<0,3 s) per motor | |
| Ochrona przed przeładowaniem | Fuse 5 A, I2t = 53.7 A2s per motor | |
| Sygnał prędkości | 1,4… 13 V przy bez obciążenia R i = 5,6 kΩ, R LOAD ? 35 kΩ Sterowanie za pomocą przełącznika obrotowego S1 |
|
| Sygnał kierunku obrotu | niska: wysoka impedancja wysoka; ? (U PWR - 1,0 V) w trybie bez obciążenia R i = 5,6 kΩ, R LOAD ? 5 kΩ Sterowanie za pomocą przełącznika obrotowego S2 |
|
| Usterka silnika | Wejście cyfrowe NPN, U 0 = 14 V, R i = 34 kΩ 0 (bez błędu) ? 125 µA 1 (błąd) ≤ 25 µA |
|
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61326-1: 2006 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Wejście | EN 61131-2: 2007 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Odporność na hałas | EN 61000-6-2: 2005, EN 61326-1: 2006 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -30 ... 85 ° C (-22 ... 185 ° F) | |
| Wilgotność względna | 85% bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 30 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
| Odporność na wibrację | 0,75 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 cykli | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 zgodnie z EN 60529 (nie certyfikowany przez UL) | |
| Podłączenie | PWR: technologia przebijania izolacji Czarny płaski kabel Wejścia / wyjścia: Okrągłe złącze wtykowe M8 zgodnie z EN 61076-2-104 Wejścia: LF004-GS1-A (4-stykowe, tuleje stykowe, blokada śrubowa, kodowanie A) Dopasowane złącze: LM004-Gx1-A lub podobne Wyjścia: </ b> NF005-SS1-B (5-stykowe, styki przepustowe, zatrzask, kodowanie B) Pasujące złącze: NM005-Sx1-B lub podobne Złącze strefowe: okrągłe M12 złącze wtykowe zgodne z EN 61076-2-101 X1: M12, 4-stykowe, styki tulejowe, przykręcane, kodowanie A Złącze żeńskie: M12, 4-stykowe , styki złącza, ryglowane, kodowanie A X2 : M12, 4-stykowe, styki złącza, ryglowanie, kodowanie A Złącze żeńskie: M12, 4-stykowe , styki tulei, blokowane śrubami, kodowanie A. |
|
| Masa | 310 g | |
| Montaż | 2 klipsy z otworem Ř 8 mm | |
| Długość kabla | 1 m (wejścia / wyjścia), 1,5 m (połączenie strefowe), max. 30 m | |
| Uwaga | Prowadzenie kabla płaskiego jest zaprojektowane na 100 cykli uruchamiania | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
