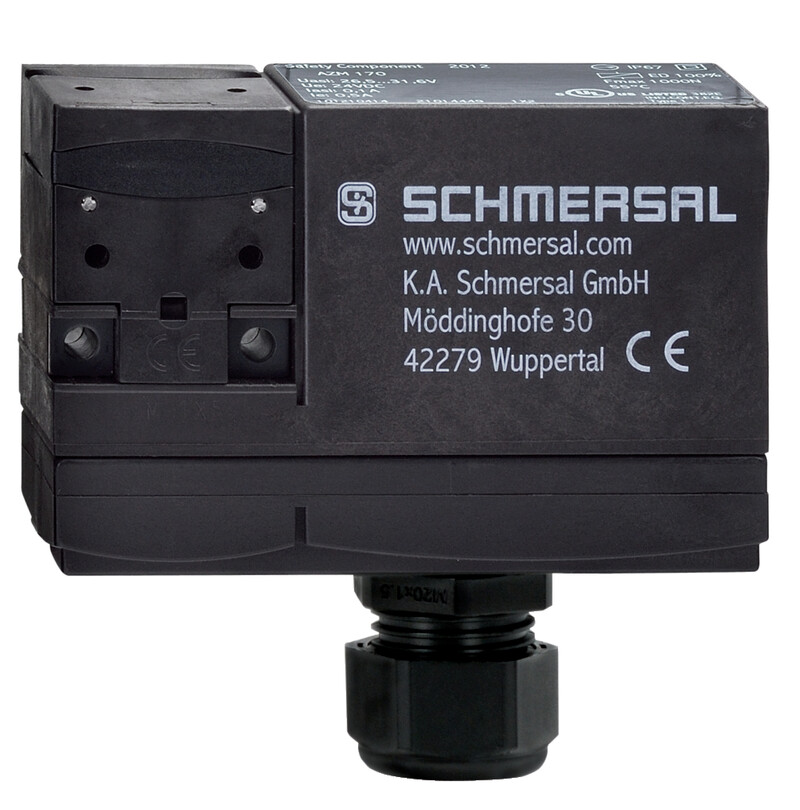

EX-AZM 170-02ZRK-P-3GD - 103049495
Elektromagnetyczna blokada bezpieczeństwa Schmersal do stref Ex 2 i 22, obudowa z tworzywa IP67, ryglowanie sprężyną, siła 1000 N, napięcie sterowania 24 VDC, ręczne zwolnienie, dwa styki NC, montaż M20x1.5.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-AZM 170-02ZRK-P-3GD 103049495
- IDC
- Zwolnienie ręczne
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- 1 Wlot kablowy M 20 x 1.5
- blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
- duża siła ryglująca
- 90 mm x 84 mm x 30 mm
| Klucz zamówieniowy | ||
|---|---|---|
| Numer artykułu (Numer katalogowy) | 103049495 | |
| EAN (European Article Number) | 4030661624778 | |
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 2,22 | |
| Kategoria ochrony przeciwwybuchowej | 3G,3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nC IIB T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T80°C Dc X | |
| Deklaracja producenta | ATEX Strefa 2 i 22 | |
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | elektromechaniczne | |
| Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
| Ciężar brutto | 908 g | |
| Dane ogólne - właściwości | ||
| Ryglowanie sprężyną | Tak | |
| Zwolnienie ręczne | Tak | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Performance Level, up to | c | |
| Kategoria zgodnie z EN ISO 13849 | 1 | |
| B10D Normally-closed contact (NC) | 2 000 000 operacji | |
| Note | Electrical life on request. | |
| B10D Normally-open contact (NO) | 1 000 000 operacji | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja - wykluczenie błędu | ||
| Poziom zapewnienia bezpieczeństwa | d | |
| Kategoria zgodnie z EN ISO 13849 | 3 | |
| Note | for 2-channel use and with suitable logic unit. | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Funkcja ryglowania | ||
| Performance Level, up to | e | |
| Note (Performance Level) | Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions. | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Energia uderzenia, maksimum | 7 J | |
| Siła ryglująca | 1 000 N | |
| Siła zatrzasku | 30 N | |
| Skok wymuszonego rozwarcia | 11 mm | |
| Siła wymuszonego rozwarcia, minimalne | 17 N | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Montaż | Śruby | |
| Type of the screw head | Flat head screw | |
| Tightening torque of the fastening screws for the housing cover, minimum | 0,4 Nm | |
| Tightening torque of the fastening screws for the housing cover, maximum | 0,5 Nm | |
| Tightening torque of the cable gland | 4,5 Nm | |
| Mechanical data - Connection technique | ||
| Konektor | IDC | |
| Przekrój przewodu dławiczek, najmniejszy | 6,5 mm | |
| Przekrój przewodu dławiczek, maksimum | 12 mm | |
| Przekrój kabla, minimalne | 1 x 0,75 mm2, elastyczny | |
| Przekrój kabla, maksimum | 1 x 1 mm2, elastyczny | |
| Allowed type of cable | solid single-wire,flexible | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 30 mm | |
| Szerokość czujnika | 90 mm | |
| Wysokość czujnika | 84 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -15 ... +45 °C | |
| Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 250 VAC | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 2 A | |
| Znamionowe napięcie sterowania | 24 VAC | |
| Znamionowe napięcie sterowania | 24 VDC | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 2 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 2 A | |
| Elektryczny pobór mocy, maksimum | 10 W | |
| Element przełączający | Zestyk normalnie zamkniety (NC) | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - wejście sterowania cewki | ||
| Magnet switch-on time | 100 % | |
| Test pulse duration, maximum | 5 ms | |
| Test pulse interval, minimum | 50 ms | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately.,Dostawa obejmuje gwintowane dławicę i korek z certyfikatami Ex | |
| Note | ||
| Uwaga (informacje ogólne) | Ta metoda zakańczania (IDC) umożliwia proste podłączenie przewodów elastycznych bez konieczności stosowania końcówek kablowych | |
| Uwaga (wyjście pomocnicze) | dół,Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe | |
