TS 064-12Y - 101057473

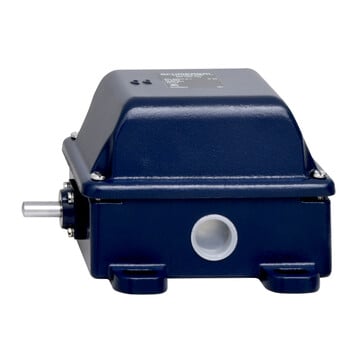

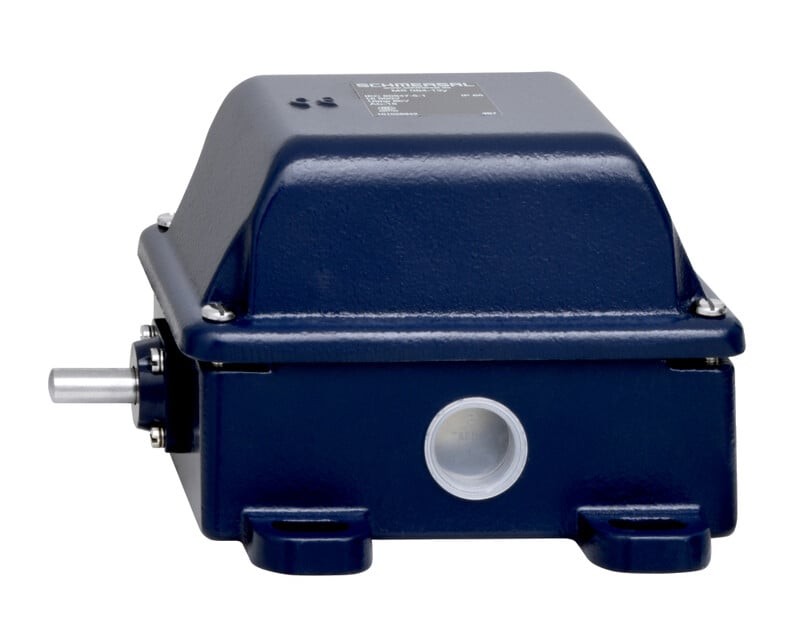

Mechaniczny wyłącznik pozycyjny Schmersal, trzpień naciskowy kulisty, żeliwo ocynkowane, 2 styki NC i 1 NO, prąd 25A, IP65, głowica obracana 4x90°, długość czujnika 149mm, temperatura pracy -30…+90°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry TS 064-12Y 101057473
- Obudowa metalowa
- 184 mm x 111 mm x 149 mm (Trzpień z kulką z przodu)
- 2 wloty kablowe M 25 x 1.5
- 3 lub 4 Zestyki
- Głowicę można obracaćo 4 x 90°
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | TS 064-12Y | |
| Numer artykułu (Numer katalogowy) | 101057473 | |
| EAN (European Article Number) | 4030661253152 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-1 | |
| Zasada działania | mechaniczne | |
| Kształt popychacza | Kula | |
| Materiał obudowy | Żeliwo szare, ocynkowane | |
| Materiał powłoki obudowy | malowane | |
| Ciężar brutto | 3 240 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 1 | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Trzpień ruchomy | |
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Kąt aktywacji | 20 ° | |
| Rozwarcie styków | 2 x 4 mm | |
| Szybkość najazdu, minimalne | 600 mm/min | |
| Szybkość najazdu, maksimum | 1 m/s | |
| Uwaga (prędkość aktywacji) | Prędkość najazdu pod kątem, poprzecznie do osi wyłącznika | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 1,5 mm2 | |
| Przekrój kabla, maksimum | 4 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 11 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 149 mm | |
| Szerokość czujnika | 156 mm | |
| Wysokość czujnika | 111 mm | |
| Średnica trzpienia ruchomego | 10 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -30 ... +90 °C | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 500 V | |
| Znamionowe napięcie udarowe wytrzymywane | 6 kV | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 25 A | |
| Kategoria użytkowania AC-15 | 400 VAC | |
| Kategoria użytkowania AC-15 | 25 A | |
| Element przełączający | zestyk (NO) zestyk (NC) | |
| Uwaga (element przełączający) | z podwójną przerwą | |
| Zasada przełączania | Wolnoprzełączające | |
| Częstotliwość przełączania | 1 000 /h | |
| Materiał zestyków, elektrycznych | Srebro | |
| Note | ||
| Uwaga (informacje ogólne) | Należy unikać aktywacji z boku trzpienia, ponieważ skraca to mechaniczną żywotność wyłącznika pozycyjnego. | |
