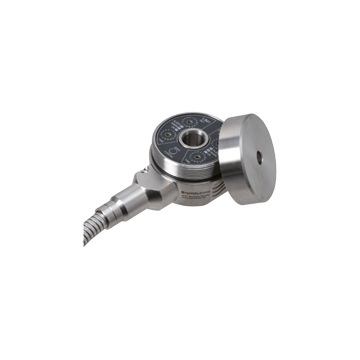

VIM82PU-S1V16-2AE-I422M28 - 70141684-100000

Programowalny czujnik wibracji firmy Pepperl+Fuchs, zakres 0 ... 16 mm/s, częstotliwość 10 … 1000 Hz, sygnał 4 - 20 mA + 2 x wyjście przekaźnikowe 1A/30VDC, 24 VDC, IP66/IP67, temp. pracy -35 ... 60 st.C, przewód 2 m, SIL2/PL d/ Kat. 2, ATEX 2/21

VIM82PU-S1V16-2AE-I422M28 - 70141684-100000

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

5 069,00 zł

6 234,87 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Vibration sensor VIM82PU-S1V16-2AE-I422M28
  • Nadaje się do aplikacji SIL2 / Pld
  • Wytrzymała obudowa ze stali nierdzewnej
  • Vibration velocity in mm/s via root mean square formation (rms)
  • 2 relays outputs for safety functions with adjustable switching tresholds, allowing pre- and main alarm

Opis produktu
Vibration sensor with safety function both for the analog current output and for the 2 relay outputs with adjustable swichting thresholds
Ogólne specyfikacje
Typ Vibration sensor
Measuring technology MEMS
Seria Pure Line
Zmienna mierzona Vibration velocity
Zakres pomiaru
Vibration velocity 0 ... 16 mm/s
Dokładność pomiaru ± 0.1 mm/s (calibration point: 90% of the measuring range; 159.2 Hz)
Complies with the tolerance requirements of DIN ISO 2954 for measurement range greater than 8 mm/s
Cross-sensitivity < 5 % of the partial lateral acceleration, which acts exactly 90° to the measuring axis
Zakres częstotliwości 10 ... 1000 Hz
Averaging time for v-rms: 2 s
Parametry związane z bezpieczeństwem funkcjonalnym
Poziom nienaruszalności bezpieczeństwa (SIL) SIL 2
Poziom wydajności (PL) PL d
Kategoria Cat. 2
MTTF d 329 a
Czas misji (T M ) 10 a
Pokrycie diagnostyczne (DC) min. 90 %
Wskaźniki / środki operacyjne
Wskaźnik stanu 6 LEDs for operating states
Elementy sterujące 4 rotary switches and 1 push button for programming
Specyfikacje elektryczne
Zabezpienie external fuse is required: 3 A , semi-time-lag , 30 V DC
Napięcie robocze 24 V DC + 7 % / - 10 %
Zużycie prądu max. 100 mA
Pobór mocy 2,6 W
Opóźnienie czasowe przed dostępnością 15 s (initially self-test functions are executed before safe measured values are available at the output)
Ochrona przed przepięciami up to 2 kV
Wyjście 1
Typ wyjścia przekaźnik
Funkcja przełączania Normalnie otwarty (NO)
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 1 A.
Wyjście 2
Typ wyjścia przekaźnik
Funkcja przełączania Normalnie otwarty (NO)
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 1 A.
Wyjście 3
Typ wyjścia analog output, current
output of the vibration variable
Output current 4 ... 20 mA
Rezystor obciążenia ≤ 500 Ω
Standardowa zgodność
Stopień ochrony DIN EN 60529, IP66, IP67
Odporność na wstrząsy DIN EN 60068-2-27, 60 g, 6 ms
Odporność na wibrację DIN EN 60068-2-6, 16.5 g, 10 ... 1000 Hz
Bezpieczeństwo funkcjonalne DIN EN IEC 61508 , SIL 2
EN ISO 13849 , PL d
Aprobaty i certyfikaty
Aprobata UL
Zwykła lokalizacja E468231 cULus Listed, Class III Power Source and limited energy , if UL marking is marked on the product. For use in NFPA 70 Applications only., adapters providing field wiring on request
Maksymalna dopuszczalna temperatura otoczenia max. 60 °C (max. 140 °F)
Warunki otoczenia
Temperatura otoczenia -35 ... 60 ° C (-31 ... 140 ° F)
Measuring head temperature -35 ... 125 °C (-31 ... 257 °F) directly at the mounting point
Temperatura przechowywania -35 ... 60 ° C (-31 ... 140 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia kabel
Materiał obudowy Stal nierdzewna 1.4305 / AISI 303
Długość obudowy 77.3 mm
Szerokość obudowy 62 mm
Wysokość obudowy 46 mm
Stopień ochrony IP66 / IP67 only in connected state and correctly mounted housing cover
Kabel
Liczba rdzeni 8
Długość 2 m
Cable protection Flexible metal conduit
Masa 1280 g
Informacje ogólne
Zakres dostawy 1 x allen head screw M8 x 20
1 x spring washer M8
1 x seal label
System Classcode
ECLASS 13.0 27271103
ECLASS 12.0 27201406
ECLASS 11.0 27201406
ECLASS 10.0.1 27201406
ECLASS 9.0 27201406
ECLASS 8.0 27201406
ECLASS 5.1 27201406
ETIM 9.0 EC004309
ETIM 8.0 EC004309
ETIM 7.0 EC002959
ETIM 6.0 EC002959
ETIM 5.0 EC001758
UNSPSC 12.1 41114624
