IFL 30-384-10/01-M20 - 101173580

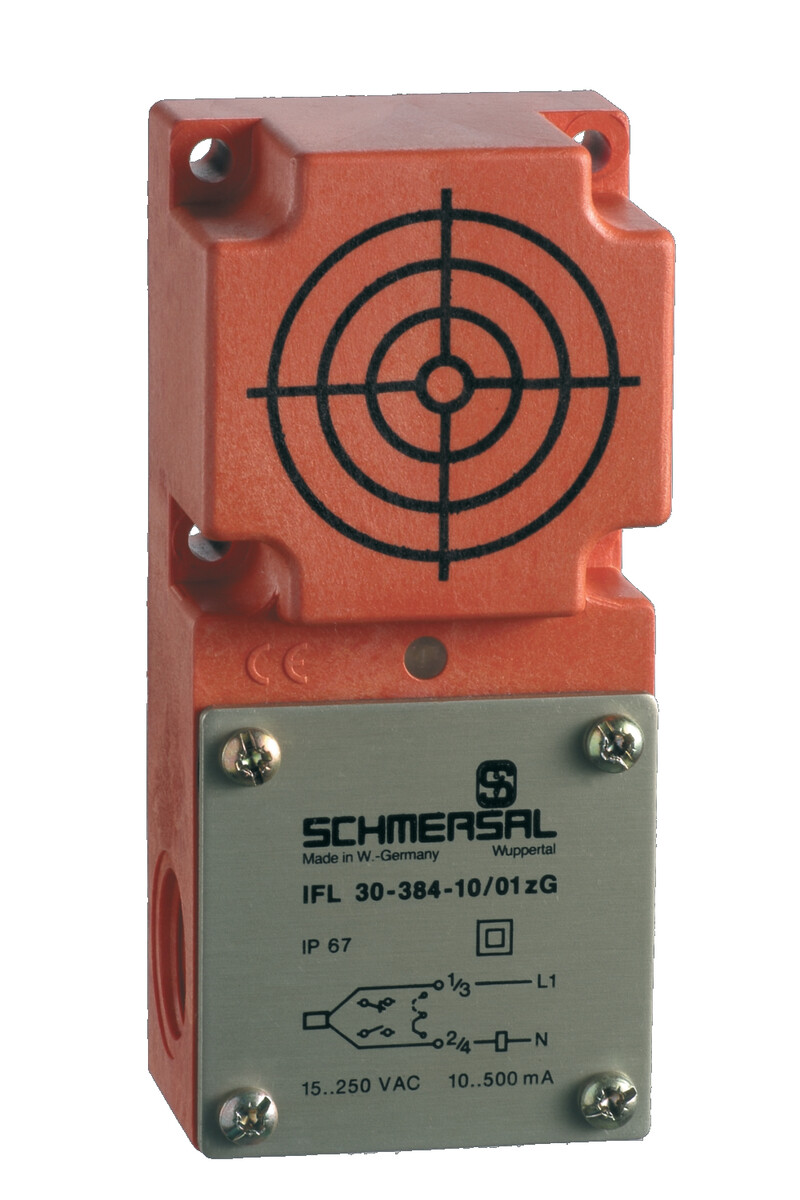

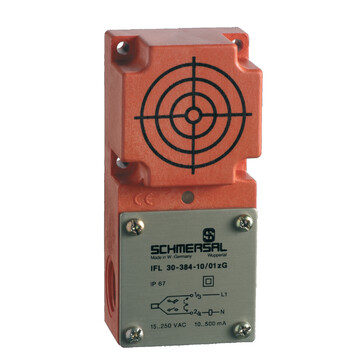

Indukcyjny czujnik zbliżeniowy Schmersal, obudowa tworzywowa, 3 wloty M20, zasilanie AC 15–250 V lub DC 10–60 V, wyjście 2-żyłowe NO/NC, IP67, zasięg detekcji 30 mm, programowalna konfiguracja.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
SCHMERSAL
Opisy produktu
Najważniejsze parametry IFL 30-384-10/01-M20 101173580
- 3 Wlot kablowy M 20 x 1.5
- Obudowa z tworzywa termoplastycznego
- AC 2-żyłowy
- z podwójną izolacją
- Przedział okablowania
- Konstrukcja 384
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | IFL 30-384-10/01-M20 | |
Numer artykułu (Numer katalogowy) | 101173580 | |
EAN (European Article Number) | 4030661302751 | |
eCl@ss number, version 12.0 | 27-27-40-01 | |
eCl@ss number, version 11.0 | 27-27-01-01 | |
Numer eCl@ss, wersja 9.0 | 27-27-01-01 | |
ETIM number, version 7.0 | EC002714 | |
ETIM number, version 6.0 | EC002714 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | DIN VDE 0660-208,EN IEC 60947-5-2 | |
Obudowa | Blok | |
Warunki montażu (mechaniczne) | nie wpuszczany | |
Materiał obudowy | Tworzywo | |
Ciężar brutto | 230 g | |
Dane ogólne - właściwości | ||
Zintegrowany wskaźnik, status | Tak | |
Liczba żył przewodu | 2 | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Odległość wyłączania | 30 mm | |
Mechanical data - Connection technique | ||
Konektor | Połączenie śrubowe M20 x 1.5 | |
Przekrój kabla, maksimum | 2 x 1,5 mm2 | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 40 mm | |
Szerokość czujnika | 55 mm | |
Wysokość czujnika | 120 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Ocena zabezpieczenia | II | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowa częstotliwość zasilania, minimum | 45 Hz | |
Znamionowa częstotliwość zasilania, maksimum | 65 Hz | |
Type of voltage range | AC | |
Prąd roboczy, minimalne | 10 mA | |
Rated operating voltage | 15 ... 250 VAC<br>10 ... 60 VDC | |
Prąd znamionowy | 500 mA | |
Element przełączający | zestyk (NO) lub zestyk (NC) | |
Zintegrowany obwód ochronny | ochrona przed zakłóceniami indukcyjnymi | |
Częstotliwość wyłączania, ok. | 10 Hz | |
Dane elektryczne - wyjście cyfrowe | ||
Spadek napięcia Ud, maksimum | 4,5 V | |
Prąd dla spadku napięcia Ud | 0,2 A | |
Wykonanie | Dwuprzewodowe | |
Prąd szczątkowy | 1 mA | |
Wskaźnik stanu | ||
Uwaga (zintegrowany wskaźnik, status) | żółta dioda LED | |
Note | ||
Uwaga (informacje ogólne) | Programowalne przez zmianę pozycji zworki na końcówkach śrubowych |
