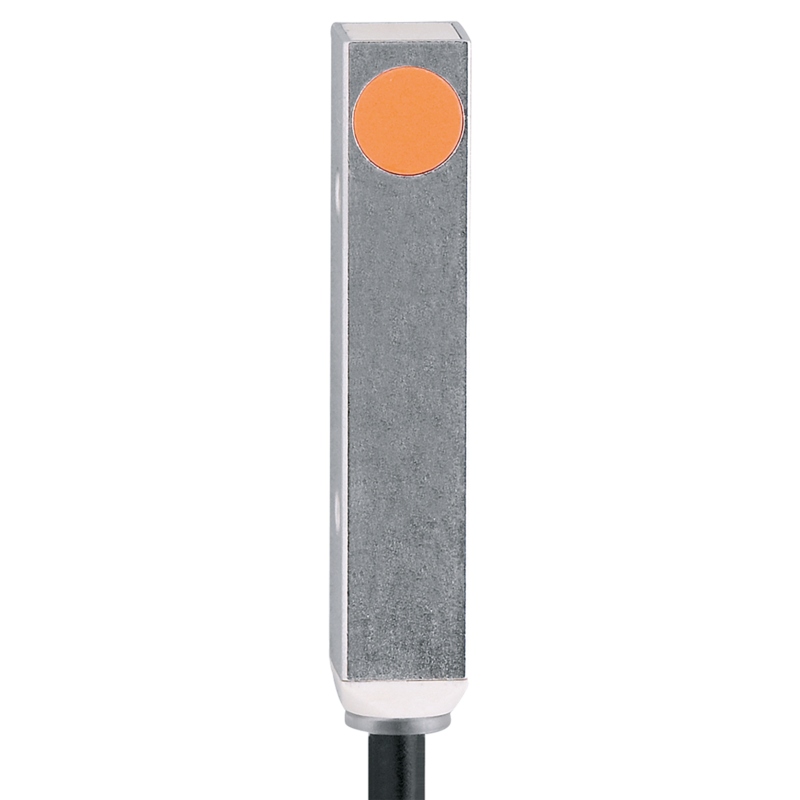

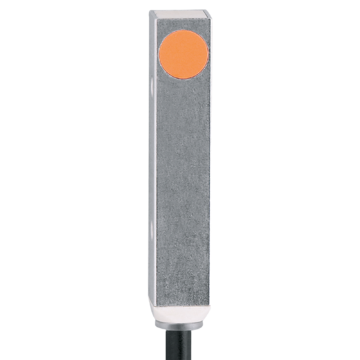

IL5020 - ILA32,5-BPKG/OBEN/PH RT
Czujnik indukcyjny IFM, kostka 8x8x40 mm, sn=2,5 mm, czoło zabudowane, PNP/NO zasilanie 10-36 VDC, kabel 2 m, 2000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wyjątkowo niewielka, prostokątna konstrukcja
- Do stosowania w ograniczonej przestrzeni
- Technologia połączeniowa zapewniająca oszczędność miejsca
- Wyraźnie widoczne wskazanie stanu przełączenia
- Bardzo wysoka częstotliwość przełączania
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 2,5 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 8 x 8 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC; (napięcie w obwodzie powinno być zgodne z normą UL 508: zasilanie z izolowanego źródła zabezpieczonego nadprądowo) | |
| Pobór prądu [mA] | 15; (24 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | 2000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 2,5 | |
| Realny zasięg działania Sr [mm] | 2,5 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...2,02 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 3449 | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 48,9 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | 40 x 8 x 8 | |
| Materiał | mosiądz pokryty białym brązem; LCP | |
| Moment dokręcający [Nm] | 1; (głębokość wprowadzenia: > 5 mm) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor czerwony | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PUR; 3 x 0,14 mm2 | |
