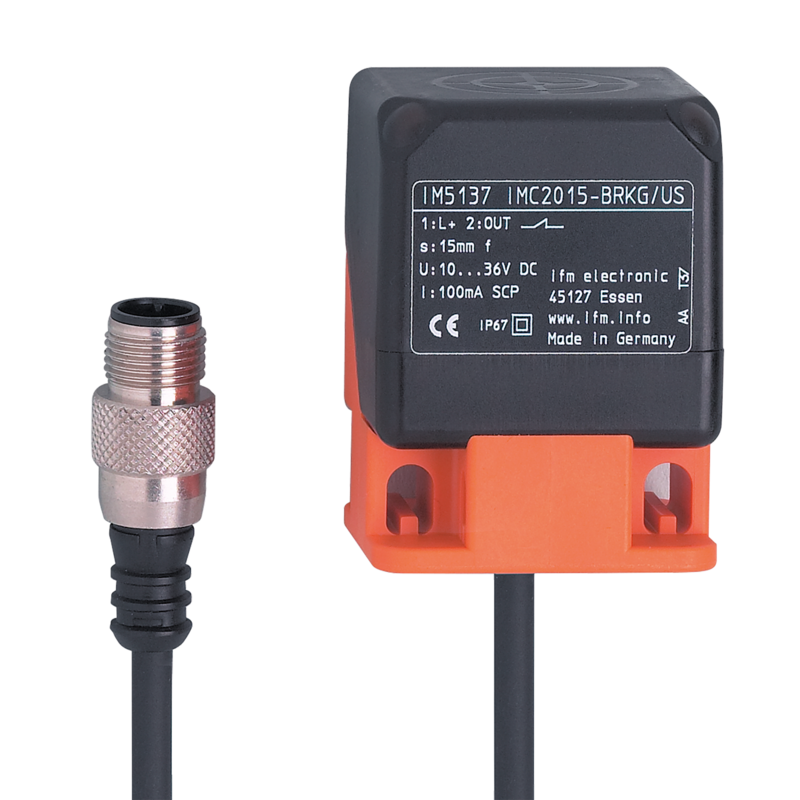

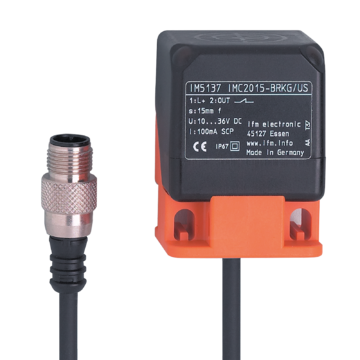

IM5137 - IMC2015-BRKG/UP/0,8M/ZH/US
Czujnik indukcyjny IFM, kostka 40x40x65 mm, sn=15 mm, czoło zabudowane, PNP/NPN/NO, zasilanie 10-36 VDC,kabel 0,8 m z gniazdem M12, 200 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Technologia dwuprzewodowa
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
- Do wyboru pięć położeń powierzchni aktywnej
- Narożne diody LED wyraźnie widoczne w każdej pozycji montażowej
- Krótki przewód połączeniowy z konektorem M12
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie zamknięte | |
| Strefa działania [mm] | 15 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 40 x 54 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie zamknięte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 4,6 | |
| Minimalny prąd obciążenia [mA] | 2 | |
| Maks. prąd upływu [mA] | 0,8 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 200 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 15 | |
| Realny zasięg działania Sr [mm] | 15 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...12,1 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 8 kV CD / 6 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5 kV przewód do przewodu, Ri: 2 Ohm | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 1714 | |
| Dane mechaniczne | ||
| Waga [g] | 161,5 | |
| Obudowa | prostopadłościan | |
| Powierzchnia aktywna | 5 pozycji do wyboru | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | 40 x 40 x 54 | |
| Materiał | PA | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Przewód: 0,8 m, PUR | ||
| Konektor: 1 x M12; kodowanie: A; Nakrętka: Nakrętka radełkowana, obrotowe | ||
