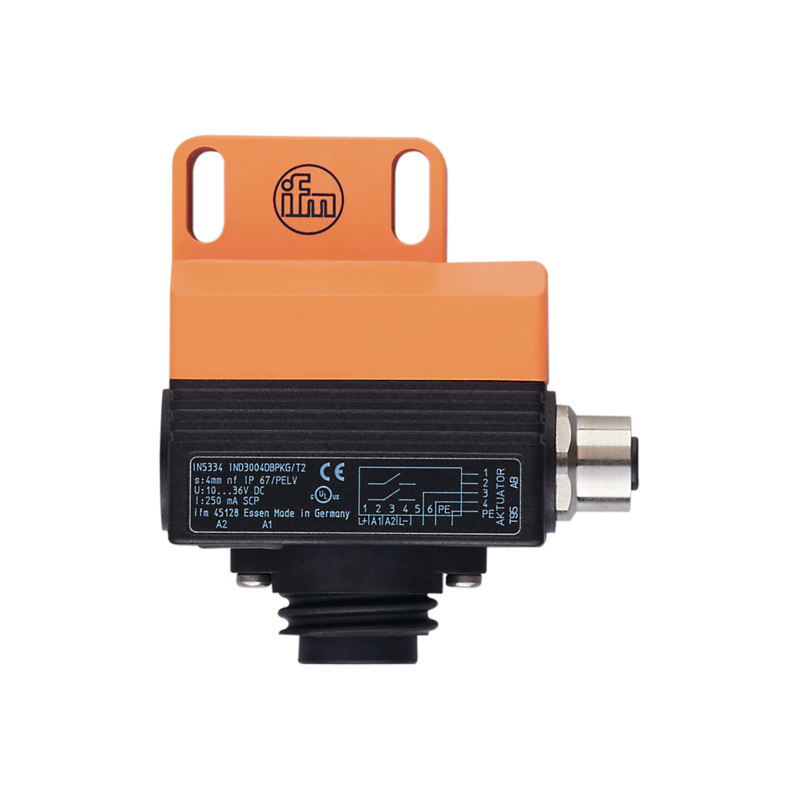

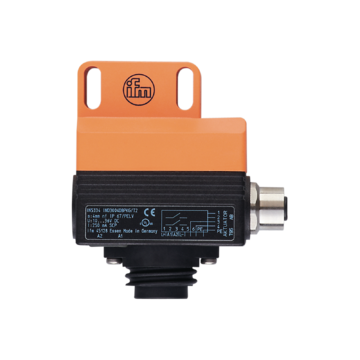

IN5334 - IND3004DBPKG/T2
Czujnik indukcyjny IFM, kostka 26x40x26 mm, sn=4 mm, czoło niezabudowane, PNP/2xNO, zasilanie 10-36 VDC, konektor podwójny, 1300 Hz
Produkt na zamówienie
Wysyłka:
2 tygodnie
181,50 €
223,25 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do monitorowania położeń zaworów
- Zapewnia niezawodne wskazania położenia aktuatorów zaworów
- Układ bezkontaktowy i samoczyszczący
- Szybki i pewny montaż tylko trzema śrubami
- Załączanie zaworu elektromagnetycznego bezpośrednio z poziomu czujnika
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x NO | |
| Strefa działania [mm] | 4 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 26 x 60 | |
| Aplikacja | ||
| Aplikacja | Do połączenia menchanicznego zgodnego z ISO 5211 (VDI/VDE) | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC | |
| Pobór prądu [mA] | 20; (36 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x NO | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Częstotliwość przełączania DC [Hz] | 1300 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 4 | |
| Realny zasięg działania Sr [mm] | 4 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...3,25 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 3...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| EN 55011 | klasa B | |
| MTTF [lata] | 1296 | |
| Dopuszczenie UL | ||
| Ta | 0...40 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Hazardous voltage | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 171 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 40 x 26 x 60 | |
| Materiał | PBT; PC | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | Zestaw montażowy śruba imbusowa: 2 x M5 x 35 podkładki: 2 |
|
| Uwagi | ||
| Uwagi | Odpowiednie zawory: zawory zgodne z interfejsem NAMUR do max. 20 W | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Gniazdo | ||
| Konektor: 1 x M12; kodowanie: A | ||
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x Rd24; kodowanie: A | |
