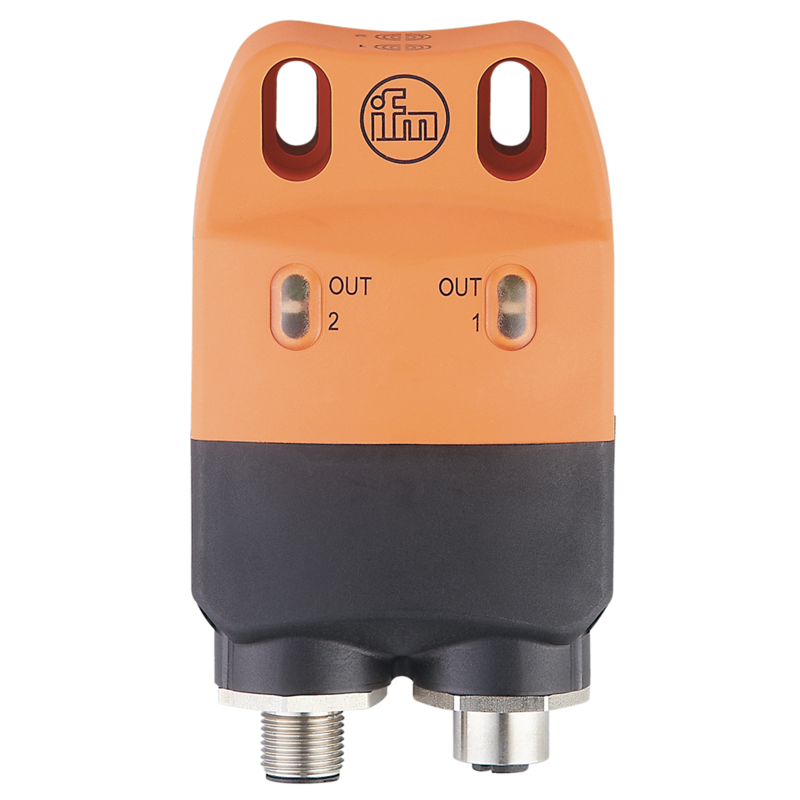

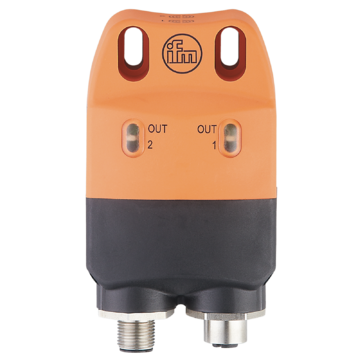

IN5417 - INE3004DBPKG/PLUG M12/SOCKET M12
Czujnik indukcyjny do zaworów ćwierćobrotowych firmy IFM, sn=2 x 4 mm, 2 x PNP/NO, zasilanie 10-30 VDC, 2 x konektor M12
Zapytaj o produkt:
IN5417 - INE3004DBPKG/PLUG M12/SOCKET M12 172,50 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do monitorowania położeń zaworów
- Zapewnia niezawodne wskazania położenia aktuatorów zaworów
- Układ bezkontaktowy i samoczyszczący
- Znaczna odporność na wstrząsy i drgania
- Szybki i pewny montaż tylko trzema śrubami
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x NO | |
| Strefa działania [mm] | 4 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 33 x 60 x 92 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (; do PELV) | |
| Pobór prądu [mA] | 15; (maksymalnie jedno wyjście przełączone) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x NO | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Kontrola zaworu | 24 (< 20 W) | |
| Strefa działania | ||
| Strefa działania [mm] | 4 | |
| Realny zasięg działania Sr [mm] | 4 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...3,25 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| EN 55011 | klasa B | |
| Dane mechaniczne | ||
| Waga [g] | 205,5 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 33 x 60 x 92 | |
| Materiał | obudowa: PA; śruby: stal kwasoodporna; podkładka: stal kwasoodporna | |
| Moment dokręcający [Nm] | 1,8; (Śruba) | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | podkładki: 2 śruby cylindryczne: 2 x M5 x 18 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Gniazdo | ||
| Konektor: 1 x M12; kodowanie: A | ||
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
