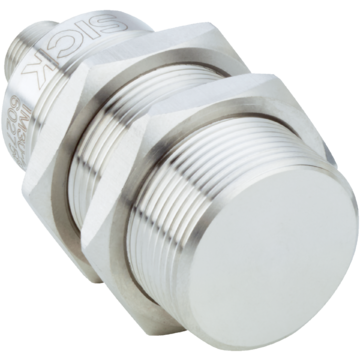

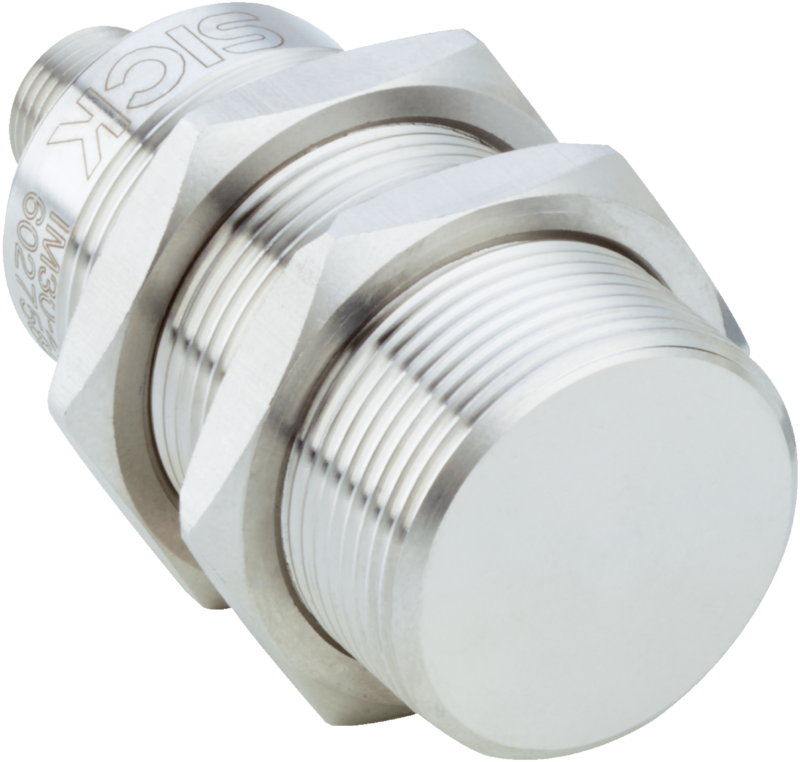

IM30-20BPS-VC1 - 6068722
Indukcyjny czujnik zbliżeniowy SICK do chłodziw i smarów, M30 x 1,5, stal nierdzewna V2A, zasięg 20 mm, wyjście PNP, IO-Link, wskaźnik ustawienia, IP68/IP69K, do ciężkich warunków.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMI, IM30-20BPS-VC1, Zastosowania specjalne: Obszar stosowania płynów chłodzących i smarów, trudne warunki pracy, Cechy szczególne: Powierzchnia aktywna ze stali nierdzewnej V2A, Odporność na środki chłodzące i smarujące, Trzykrotnie większy zasięg, Wizualny wskaźnik ustawienia, IO-Link
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M30 x 1,5 | |
| Średnica | Ø 30 mm | |
| Wytrzymałość na ciśnienie | ≤ 40 bar | |
| Zasięg Sn | 20 mm | |
| Zasięg gwarantowany Sa | 16,2 mm | |
| Montaż w metalu | W jednej płaszczyźnie | |
| Częstotliwość przełączania | 125 Hz | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Funkcja wyjścia | Styk normalnie otwarty | |
| Wykonanie elektryczne | DC 3-przewodowe | |
| Stopień ochrony | IP68, IP69K | |
| Cechy szczególne | Powierzchnia aktywna ze stali nierdzewnej V2A, Odporność na środki chłodzące i smarujące, Trzykrotnie większy zasięg, Wizualny wskaźnik ustawienia, IO-Link | |
| Zastosowania specjalne | Obszar stosowania płynów chłodzących i smarów, trudne warunki pracy | |
| Zakres dostawy | Nakrętka mocująca, stal nierdzewna V2A (2 x) Podkładka, stal nierdzewna V2A, z uzębieniem blokującym (2 x) |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 20 % | |
| Spadek napięcia | ≤ 2 V | |
| Czas opóźnienia przed zadziałaniem | ≤ 20 ms | |
| Histereza | 1 % ... 15 % | |
| Powtarzalność | ≤ 5 % | |
| Dryft temperaturowy (Sr) | ≤ 10 % | |
| EMC | Wg EN 60947-5-2 | |
| Prąd stały Ia | ≤ 200 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm | |
| Temperatura otoczenia podczas pracy | –25 °C ... +85 °C | |
| Materiał obudowy | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 | |
| Materiał, powierzchnia aktywna | Stal nierdzewna V2A, DIN 1.4305 / AISI 303 | |
| Długość obudowy | 63,5 mm | |
| Użyteczna długość gwintu | 42 mm | |
| Maks. moment dokręcania | ≤ 150 Nm | |
| Klasa ochrony | III | |
| Nr pliku UL | E191603 | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.0 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Długość danych procesowych | 1 Byte | |
| Struktura danych procesowych | Bit 0 = Sr reached | |
| Struktura danych procesowych A | Bit 1 = Sa reached | |
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Stal St37 (Fe) | Ok. 1 | |
| Stal nierdzewna (V4A) | Ok. 0,4 | |
| Aluminium (Al) | Ok. 1 | |
| Miedź (Cu) | Ok. 0,9 | |
| Mosiądz (Ms) | Ok. 1,3 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.142 kg | |
| Masa jednostkowa netto | 0.142 kg | |
| Jednostka objętości | 180 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Sri Lanka | |
