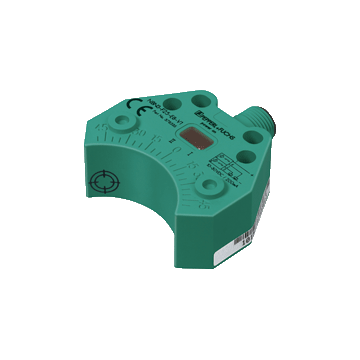

NCN3-F25-N4-V1 - 70133027

Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 3 mm, czoło niezabudowane, Namur, 2-przewodowy / 2 x normalnie zamknięty (NC), konektor M12-4pin, IP67, 0 ... 1500 Hz

NCN3-F25-N4-V1 - 70133027

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

574,00 zł

706,02 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika indukcyjnego NCN3-F25-N4-V1

  • Bezpośredni montaż na standardowych siłownikach
  • ATEX & IECEX certyfikaty

Ogólne specyfikacje
Funkcja przełączania 2 x normalnie zamknięty (NC)
Typ wyjścia Namur
Znamionowa odległość robocza 3 mm
Instalacja montaż wpuszczany
Zapewniona odległość robocza 0 ... 2.43 mm
Rzeczywista odległość robocza 2.7 ... 3.3 mm typowo
Współczynnik redukcji r <sub> Al </sub> 0.52
Współczynnik redukcji r <sub> Cu </sub> 0.43
Współczynnik redukcji r <sub> 304 </sub> 0,86
Współczynnik redukcji r <sub> St37 </sub> 1
Współczynnik redukcji r <sub> Mosiądz </sub> 0.54
Typ wyjścia 2-przewodowy
Parametry nominalne
Napięcie nominalne 8.2 V (R<sub>i</sub> około 1 k?)
Częstotliwość przełączania 0 ... 1500 Hz
Histereza typ. 5 %
Zabezpieczenie przed odwrotną polaryzacją chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem tak
Nadaje się do technologii 2: 1 tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana
Zużycie prądu
Nie wykryto płytki pomiarowej ? 3 mA
Wykryto płytkę pomiarową ? 1 mA
Opóźnienie czasowe przed dostępnością ? 1 ms
Wskaźnik stanu przełączania LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 1010 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Namur EN 60947-5-6: 2000, IEC 60947-5-6: 1999
Zgodność elektromagnetyczna NE 21: 2007
Standardy EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012
Aprobaty i certyfikaty
Zatwierdzenie FM
Rysunek kontrolny 116-0165
Aprobata UL Lista cULus, cel ogólny
Zwykła lokalizacja E87056
Niebezpieczna lokalizacja E501628
Rysunek kontrolny 116-0456
Zatwierdzenie CSA cCSAus Listed, General Purpose
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 100 ° C (-13 ... 212 ° F)
Temperatura przechowywania -40 ... 100 ° C (-40 ... 212 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia Wtyczka M12 x 1, 4 piny
Materiał obudowy PBT
Czoło aktywne PBT
Stopień ochrony IP67
Masa 45 g
Moment dokręcania, śruby mocujące M5 x 25 : 2.7 Nm
Uwaga Montowany na napędzie mechanicznym
Informacje ogólne
Używaj w obszarach niebezpiecznych patrz instrukcja obsługi
