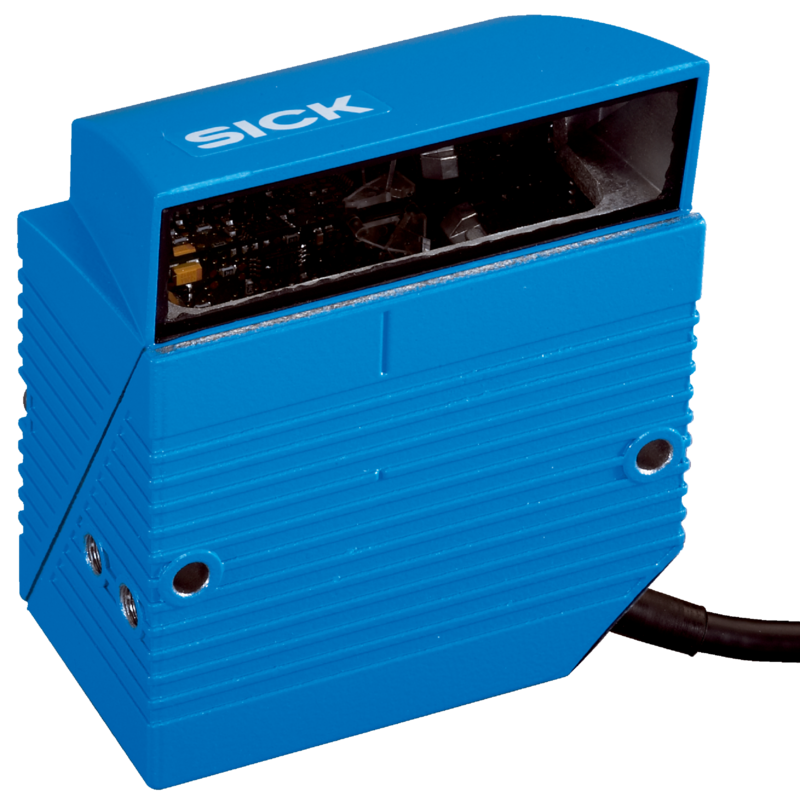

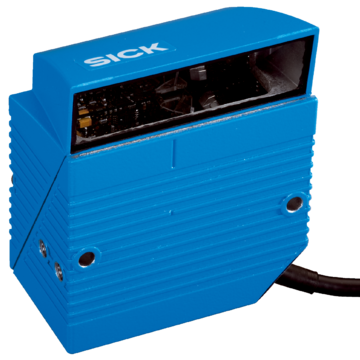

CLV622-3000 - 1041798
Stacjonarny czytnik kodów kreskowych SICK, skaner rastrowy, laser 655 nm, IP65, odległość odczytu do 200 mm, obsługa kodów 1D, rozdzielczość 0,15–0,5 mm, szybka szklana, interfejs PROFINET/EtherCAT/RS/CAN.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Stacjonarne czytniki kodów kreskowych, CLV62x, CLV622-3000, Ognisko optyczne: Stała ogniskowa, Interfejs komunikacyjny: PROFINET, EtherCAT®, Szeregowy, CAN, CANopen, PROFIBUS DP, Rodzaj konstrukcji: Wariant przewodowy, Maks. odległość odczytu: 200 mm, Rozdzielczość kodu: 0,15 mm ... 0,5 mm, Proces druku kodu: Etykieta/naklejka (kody drukowane), Typ czujnika: Skaner rastrowy, Materiał szybki przedniej: Szkło, Zastosowanie w chłodniach: nie, Stopień ochrony: IP65
| Cechy | ||
|---|---|---|
| Wersja | Short Range | |
| Typ przyłącza | Przewód | |
| Okno odczytu | Z boku (105°) | |
| Typ czujnika | Skaner rastrowy | |
| Ognisko optyczne | Stała ogniskowa | |
| Źródło światła | Punkt świetlny, Laser, widzialne, czerwony, 655 nm | |
| Klasa lasera | 2, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie „Laser Notice No. 56” z 8 maja 2019 r. (EN 60825-1:2014+A11:2021, IEC 60825-1:2014) | |
| Kąt otwarcia | ≤ 50° | |
| Odległość odczytu | 55 mm ... 200 mm | |
| Częstotliwość skanowania | 400 Hz ... 1.200 Hz | |
| Rozdzielczość kodu | 0,15 mm ... 0,5 mm | |
| Wysokość rastra, liczba linii, przy oddaleniu | 15 mm, 8, 185 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x Wtyk 15-pinowy D-Sub-HD (0,9 m) | |
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Pobór mocy | 4,5 W | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Materiał szybki przedniej | Szkło | |
| Stopień ochrony | IP65 (DIN 40 050) | |
| Klasa ochrony | III (VDE 0106/IEC 1010-1) | |
| Masa | 250 g, bez przewodu podłączeniowego | |
| Wymiary (dł. x szer. x wys.) | 80 mm x 66 mm x 38 mm | |
| MTBF | 100.000 h | |
| MTTF | 40.000 h (Dioda laserowa) | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D | |
| Typy kodu kreskowego | Wszystkie powszechnie stosowane typy kodów, Code 39, Code 128, Code 93, Codabar, GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Telepen, MSI/Plessey | |
| Proces druku kodu | Etykieta/naklejka (kody drukowane) | |
| Stosunek szerokości kresek | 2:1 ... 3:1 | |
| Liczba kodów na skan | 1 ... 20 (Standardowy dekoder) 1 ... 6 (SMART620) |
|
| Liczba kodów w polu odczytu | 1 ... 50 (Rozróżnianie automatyczne) | |
| Liczba znaków w polu odczytu | 1.500 500 (w przypadku funkcji CAN-multiplekser) |
|
| Liczba odczytów wielokrotnych | 1 ... 99 | |
| Interfejsy | ||
| PROFINET | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Funkcja | PROFINET Single Port, PROFINET Dual Port | |
| EtherCAT<sup>®</sup> | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600 | |
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 2.400 Baud ... 115,2 kBaud, AUX: 57,6 kilobodów (RS-232) | |
| CAN | ||
| Funkcja | Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer) | |
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| CANopen | ||
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| PROFIBUS DP | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Wejścia dwustanowe | 4 („Czujnik 1”, „Czujnik 2”, 2 wejścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB620/CDM420) | |
| Wyjścia dwustanowe | 4 („Wynik 1”, „Wynik 2”, 2 wyjścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB620/CDM420) | |
| Taktowanie odczytu | Wejścia dwustanowe, wolne, Interfejs szeregowy, Autotakt, CAN | |
| Wskazania optyczne | 6 LEDs (Ready, Result, Laser, Data, CAN, LNK TX) | |
| Sygnalizacja dźwiękowa | Brzęczyk (można wyłączyć, przypisana funkcja wyświetlania wyników) | |
| Program konfiguracyjny | SOPAS ET | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-3 (2001-10) / EN 61000-6-2:2005 | |
| Odporność na drgania | EN 60068-2-6 (1995) | |
| Odporność na wstrząsy | EN 60068-2-27 (1993) | |
| Temperatura otoczenia pracy | 0 °C ... +40 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx, na kodzie kreskowym | |
| Kontrast druku kodu kreskowego (PCS) | ≥ 60 % | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Do podłączania sieci Ethernet należy stosować wersję CLV6xx z Ethernetem | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat Ethercat | Tak | |
| Certyfikat Profinet | Tak | |
| BIS registration | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) deklaracja producenta | Tak | |
| 4Dpro | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280102 | |
| ECLASS 5.1.4 | 27280102 | |
| ECLASS 6.0 | 27280102 | |
| ECLASS 6.2 | 27280102 | |
| ECLASS 7.0 | 27280102 | |
| ECLASS 8.0 | 27280102 | |
| ECLASS 8.1 | 27280102 | |
| ECLASS 9.0 | 27280102 | |
| ECLASS 10.0 | 27280102 | |
| ECLASS 11.0 | 27280102 | |
| ECLASS 12.0 | 27280102 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.436 kg | |
| Masa jednostkowa netto | 0.436 kg | |
| Jednostka objętości | 2916 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084141478 | |
